Fr-9
Installation Matériel
Français
Connecté à l’en-tête de grouille
du USB en jaune
Connecté aux 2 Connecteurs
D-Bracket™
LEDs
1
9
2
10
DBG1
DBG1
DBG3
DBG4
Key
DBR1
DBR2
DBR3
DBR4
NC
D-Bracket™ 2
(Optionnel)
1 2
3 4
19

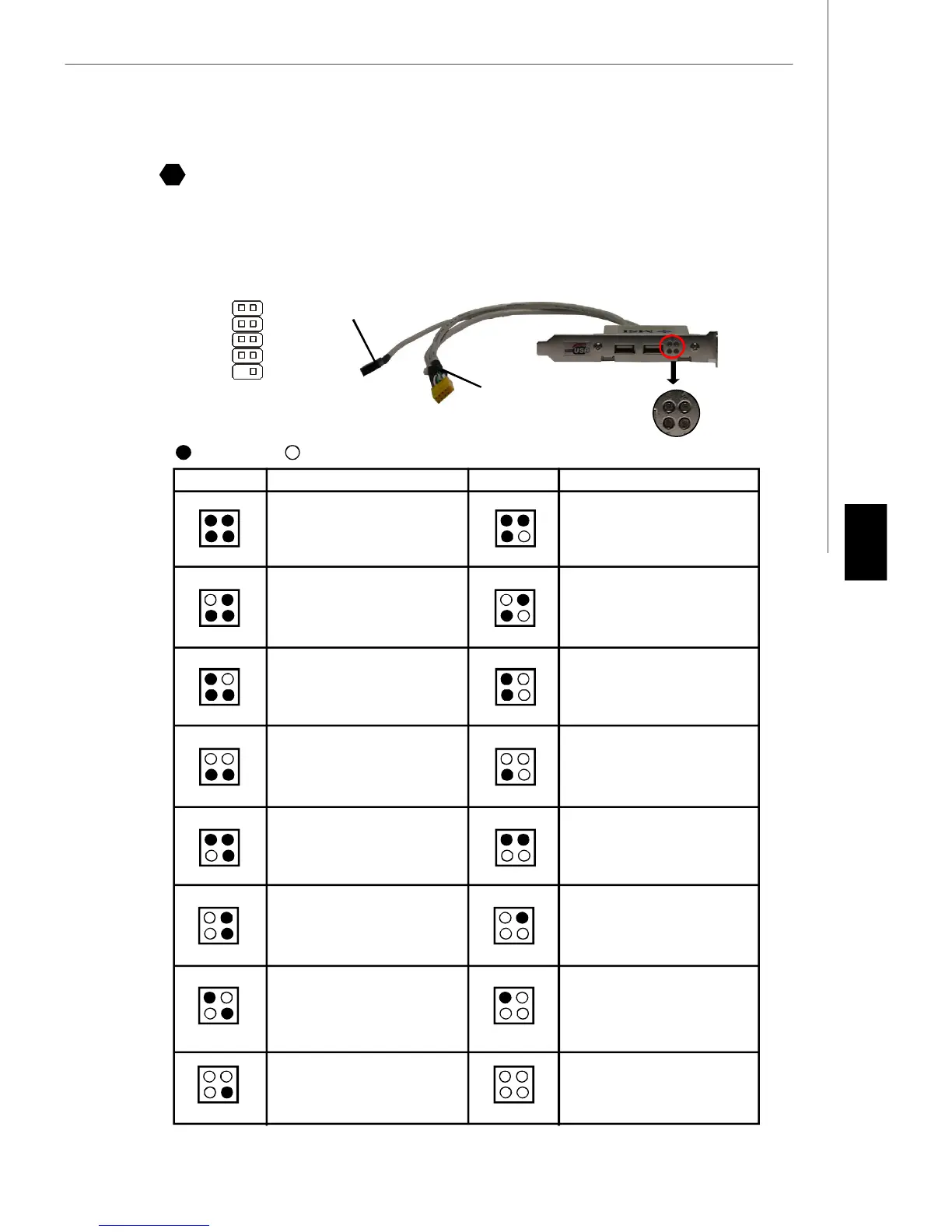

Connecteur D-Bracket™ 2
Le connecteur est utilisé pour connecter le D-Bracket™ 2. Le D-Bracket™ 2 est un bracket USB externe qui supporte les
spécifications USB1.1 & 2.0. Le D-Bracket est pourvu de 4 LED et permet d ’identifier les problèmes et ce à l’aide de 16
combinaisons de couleurs pour de plus amples renseignements sur ces 16 signaux. Les 4 LED peuvent corriger tous
les problèmes qui font échouer le système, comme VGA, RAM ou d ’ autres échecs. Cet usage spécial est très bon pour
les utilisateurs overclocking. Ces utilisateurs peuvent utiliser le dispositif pour d étecter les problèmes ou les échecs.
BIOS Connecté
Ceci montre des informations sur le
logo, nom de marque et processeur
etc.....
Essai de la mémoire basse et
prolongée.
Mémoire basse d’essai de 240K à
640K et mémoire prolongée plus
de1MB en utilisant divers modèles.
Ressources assignées à tout l’
ISA.
Contrôleur d’Initialisation du
conducteur dur.
Ceci initialise la commande et le
contrôleur d’ IDE.
Contrôleur Initialisation Floppy Drive
Ceci initialise le Floppy Drive et le
contrôleur .
Tentative d’initialisation
Ceci place la pile Basse et
l’initialise via19h INTERNE.
Initialisation du Logiciel
d’exploitation
Allumez le système.
Le D-LED accrochera si le
processeur est endommagé ou
installé de façon incorrecte.
Contrôleur d’Initialisation de
Clavier.
Essai VGA BIOS
Ceci commence à écrire le
message sign-on de VGA à
l’écran.
Processeur d’ Initialisation.
Ceci nous informe sur le
processeur (comme le nom de
marque, bus de système, etc.....)
Essai RTC (Horloge en temps
réel)
Description
Rouge
Vert
LEDs signal
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
DescriptionLEDs signal
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
Chipset Initialisation au début
Essai de Détection De M émoire
Essai de la capacité de la mémoire
intégré. Le D-LED accrochera si le
module de m émoire est
endommagé ou non installé
correctement.
.
Décompression de l’image de BIOS
à la RAM pour initialiser
rapidement.
Interface Visuelle d’Initialisation.
Ceci détecte l’horloge de CPU, la
vérification du type de vidéo intégré.
Puis, détectez et initialisez
l’adapteur visuel.
