Fr-10
MS-7235 Mainboard

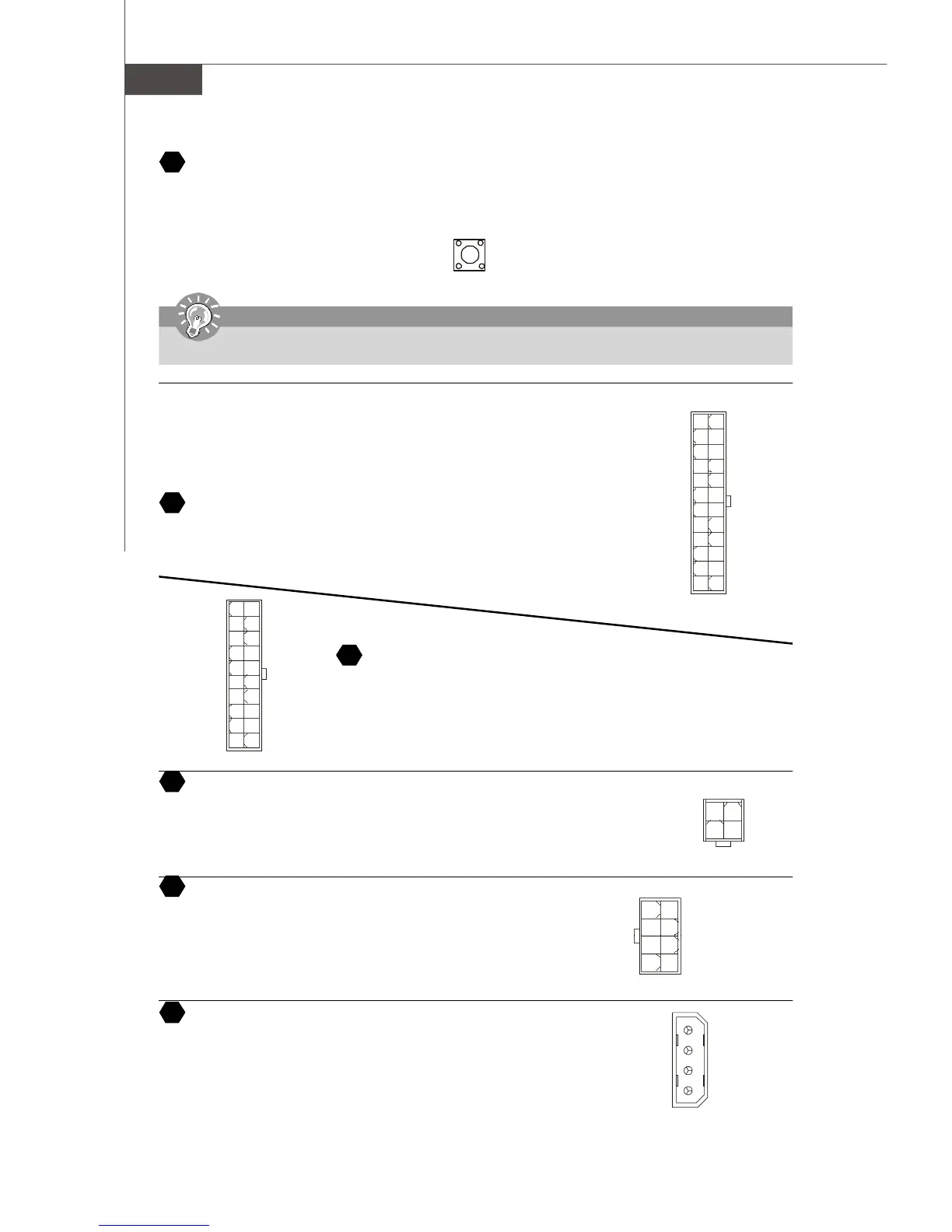

Attachement d’Alimentation d’Énergie
Avant d’insérer le connecteur d’ alimentation d’énergie, assurez-vous toujours
que tous les composants sont installés correctement afin de ne pas causer de
dommage. Tous les connecteurs de puissance sur la carte m ère doivent se relier à
l’alimentation d’énergie d’ATX et doivent travailler ensemble pour une opération
stable.
Connecteur ATX 24-Pin Power
Ce connecteur vous permet de relier un ATX 24-pin power supply.
Pour relier cette alimentation, assurez-vous que la prise d’alimentation d’énergie
est insérée dans l’orifice approprié et que les pins sont alignées. Abaissez alors
l’alimentation d ’énergie.
Connecteur ATX 12V Power (2x2-Pin)
Ces connecteurs de puissance 12V sont utilisés pour fournir de la puissance au CPU.
1
1224
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
Connecteur ATX 12V Power (2x4-Pin)
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
Connecteur ATX 12V Power (1x4-Pin)
Ce connecteur de puissance 12V est utilisé pour fournir de l’énergie à la carte mère.
8
4
15
GND
GND
GND
GND
+12V
+12V
+12V
+12V
1
34
2
GND
12V
GND
12V
Connecteur ATX 20-Pin Power
Ce connecteur vous permet de relier un ATX 20-pin power supply. Pour relier cette
alimentation, assurez-vous que la prise d ’ alimentation d’énergie est insérée dans l’orifice
approprié et que les pins sont alignés. Abaissez alors l’alimentation d’énergie.
1
1020
11
3.3V
3.3V
GND
5V
GND
5V
GND
PWR OK
5VSB
12V 5V
5V
-5V
GND
GND
GND
PS-ON
GND
-12V
3.3V
21
22
25
24
23
4
2
1
3
5V
GND
GND
12V
Clear CMOS Bouton
La mémoire du Bios est alimentée à partir de la pile afin de conserver les données de la configuration du système. Avec la
mémoire du Bios, le système peut automatiquement démarrer sur l’OS à chaque fois lorsqu’il est allumé. Si vous voulez
effacer la configuration du Bios, utilisez le bouton Clear CMOS. Pressez le bouton au milieu du connecteur .
20
Important
Soyez sur que l’alimentation du système soit éteinte avant le clear CMOS.
