20
Vue d’ensemble des composants
M2_1~2: Slots M.2 (Touche M)
1
2
3
30°
5

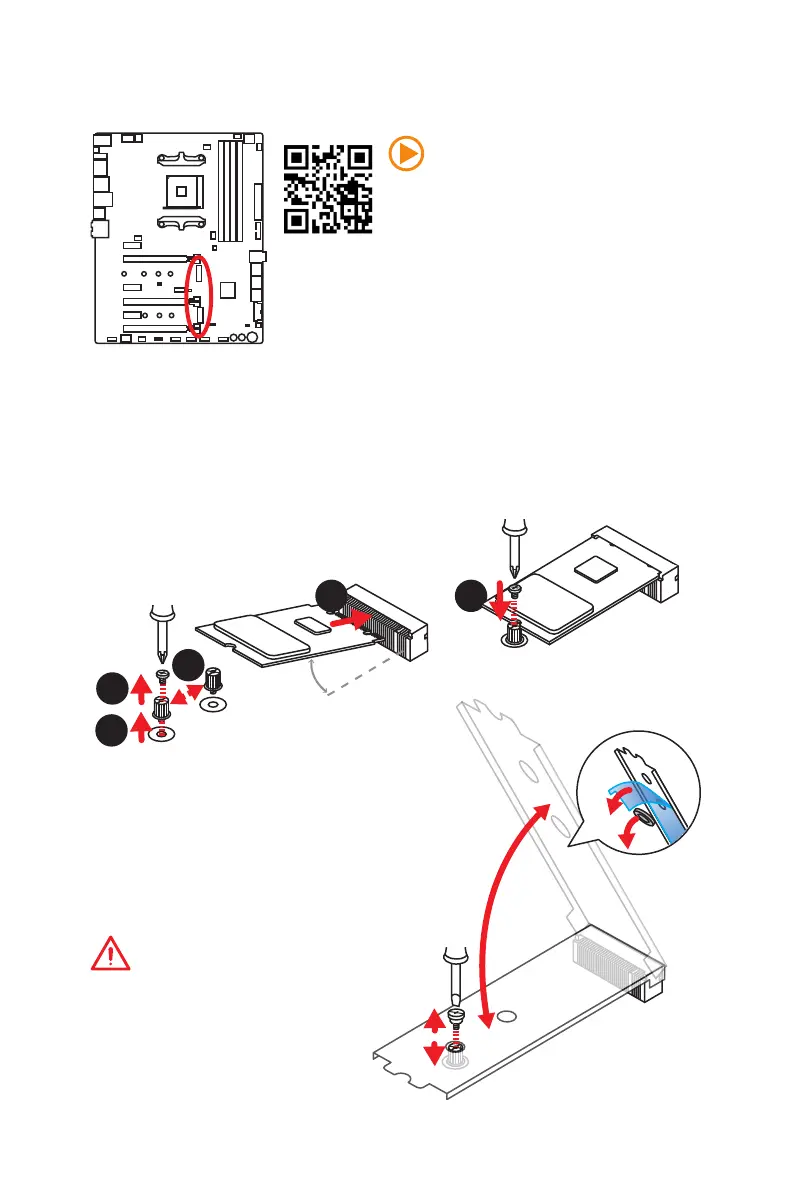

Installation du module M.2
1. Enlevez la vis de la vis de base.
2. Enlevez la vis de base.
3. Fixez la vis de base dans le trou
correspondant à la longueur du module
M.2.
4. Insérez votre module M.2 dans
l’emplacement M.2 à un angle de 30
degrés.
5. Positionnez la vis dans
l’encoche située sur le bord du
module M.2 et fixez-la dans la
vis de base.
4
M2_1
M2_2
Utilisation de la protection M.2 Shield
Nous fournissons une protection pour le slot M2_2,
appelée M.2 Shield. Cette protection permet de mieux
dissiper la chaleur du module M.2. Avant d’installer
le module M.2 pour la première fois, vous devez
enlever la vis, soulever le couvercle et retirer le film
de protection et l’anneau de caoutchouc du pad
thermique.
Important
Si vous n’avez pas besoin de la
protection M.2 Shield, vous pouvez
l’enlever.
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur
l’installation de la protection M.2 Shield.
https://youtu.be/NwtQBpkUazs
