Компоненты материнской платы

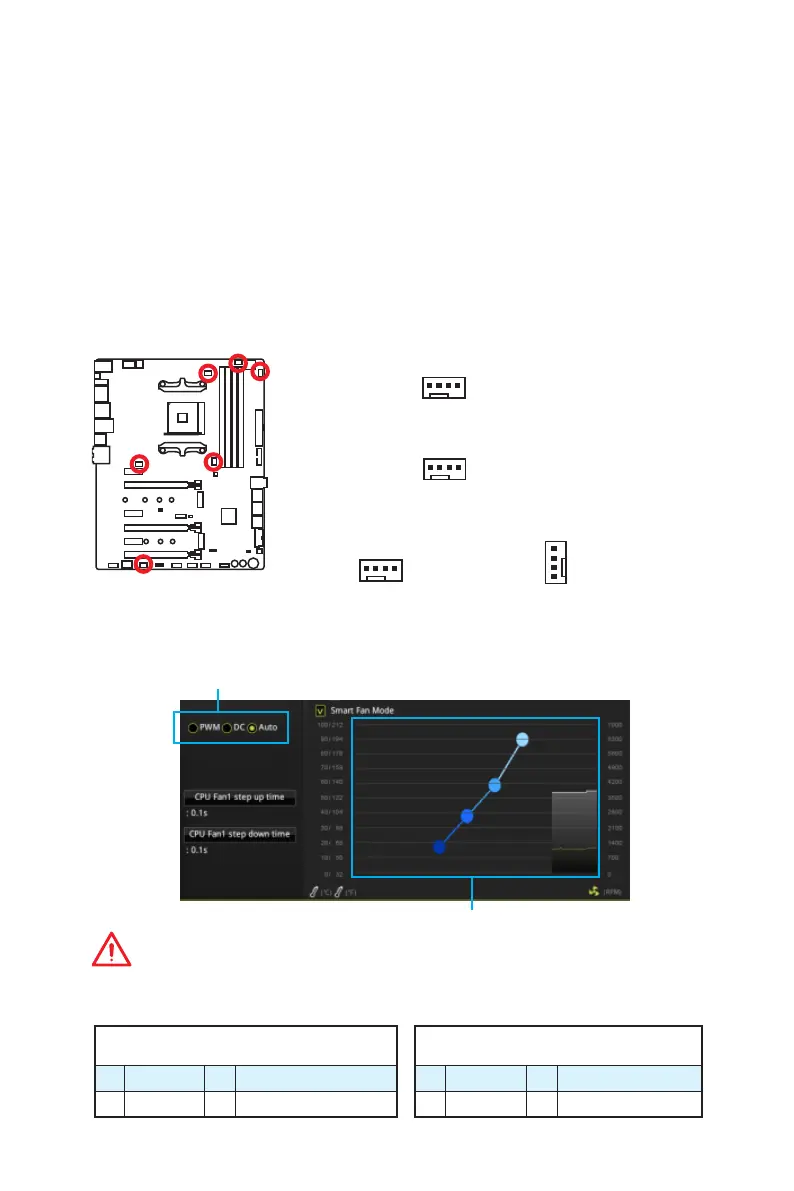

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения.
Управление скоростью вращения вентиляторов с управлением постоянным
током, осуществляется через соответсвующие разъемы путем изменения
величины напряжения. Поэтому, при подключении 3-х контактного (Non-
PWM) вентилятора к разъему для вентилятора PWM, скорость вентилятора
всегда будет максимальной. Работа такого вентилятора может оказаться
достаточно шумной. CPU_FAN1 и PUMP_FAN1 могут автоматически определить
режим работы вентилятора - PWM или DC. Для настройки режима работы
вентилятора вручную (PWM или DC), следуйте указаниям ниже.
Назначение контактов разъема для режима
PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Разъем вентилятора с PWM управлением по
умолчанию
Разъем вентилятора с управлением
постоянным током по умолчанию
Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы
вентилятора: PWM или DC и настроить его скорость вращения.
Выберите режим PWM, DC или Auto
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора
в зависимости от температуры процессора путем
изменения положения градиентных точек.
1
SYS_FAN3/ SYS_FAN4
1
SYS_FAN1/ SYS_FAN2
1
CPU_FAN1
Назначение контактов разъема для подключения вентилятора
Разъем вентилятора с автоматическим
управлением по умолчанию
1
PUMP_FAN1
