Übersicht der Komponenten
M2_1~2: M.2 Steckplätze (Key M)
1
2
3
30°
5

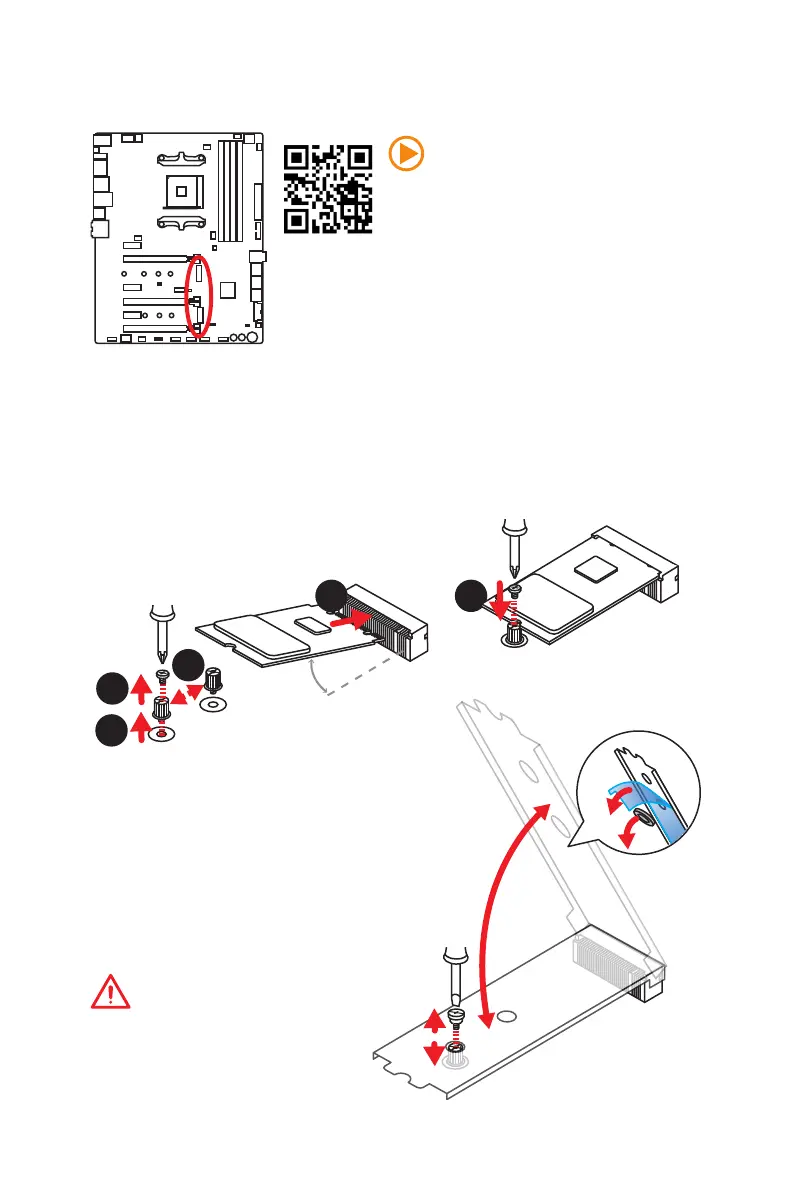

Installation eines M.2 Moduls
1. Entfernen Sie die Schraube aus dem
Schraubsockel.
2. Entfernen Sie den Schraubsockel.
3. Befestigen Sie den Schraubsockel in
dem Loch, welches zur Länge des M.2
Moduls passt.
4. Stecken Sie das M2-Modul in den M2-
Steckplatz in einem 30-Grad-Winkel.
5. Setzen Sie die Schraube in die
Aussparung an der Hinterkante
des M2-Modul und schrauben
Sie sie in den Schraubsockel.
4
M2_1
M2_2
M.2-Abdeckung verwenden
Wir setzen eine M.2-Abdeckung auf dem
M2_2-Steckplatz ein, um die Abwärme des
M.2-Moduls effizient abführen zu können.
Bevor Sie das M.2-Modul erstmals
installieren, sollten Sie die Schraube
entfernen, die Abdeckung anheben und
die Schutzfolie und den runden Gummi
aus dem thermischen Klebepads
entfernen.
Wichtig
Falls Sie die M.2-Abdeckung
nicht benötigen, können Sie
diese problemlos entfernen.
Video-Demonstration
In diesem Video erfahren Sie, wie Sie die
M.2-Abdeckung verwenden.
https://youtu.be/NwtQBpkUazs
