26
Übersicht der Komponenten

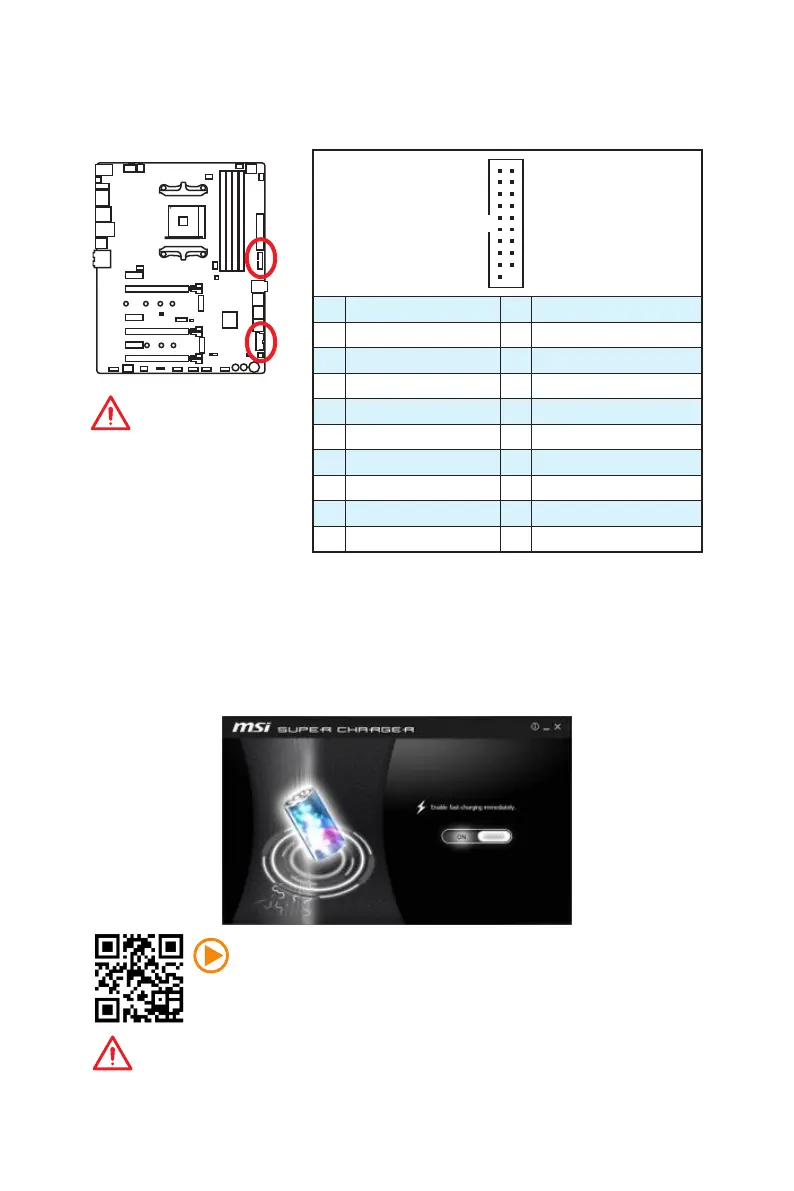

JUSB4~5: USB 3.1 Gen1 Anschlüsse
Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel
verbinden.
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 NC 20 No Pin
Wichtig
Bitte beachten Sie, dass
Sie die mit „Stromführende
Leitung“ und „Erdleitung“
bezeichneten Pins korrekt
verbinden müssen, ansonsten
kann es zu Schäden kommen.
Ladegerätanschluss
Der JUSB5 (rote Markierung) Anschluss ist ein Ladegerätanschluss, mit dem Sie
die Ladegeschwindigkeit Ihres Smartphones oder anderen USB-betriebenen Geräte
erhöhen. Der Ladegerätanschluss ist eine vom Mainboard-Chip gesteuerte Hardware,
die auch im Ruhezustand, Standby- oder im ausgeschalteten Modus Geräte aufladen
kann. Wenn Sie den Computer in Windows
®
starten, müssen Sie die MSI
®
SUPER
CHARGER Anwendung installieren, um den Lademodus AN/AUSZUSCHALTEN.
Video-Demonstration
In diesem Video erfahren Sie, wie das MSI Super Charger funktioniert.
http://youtu.be/FCyvjr5NbOw
Wichtig
Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse
synchronisieren.
