Компоненты материнской платы
M2_1~2: Разъем M.2 (Ключ M)
1
2
3
30°
5

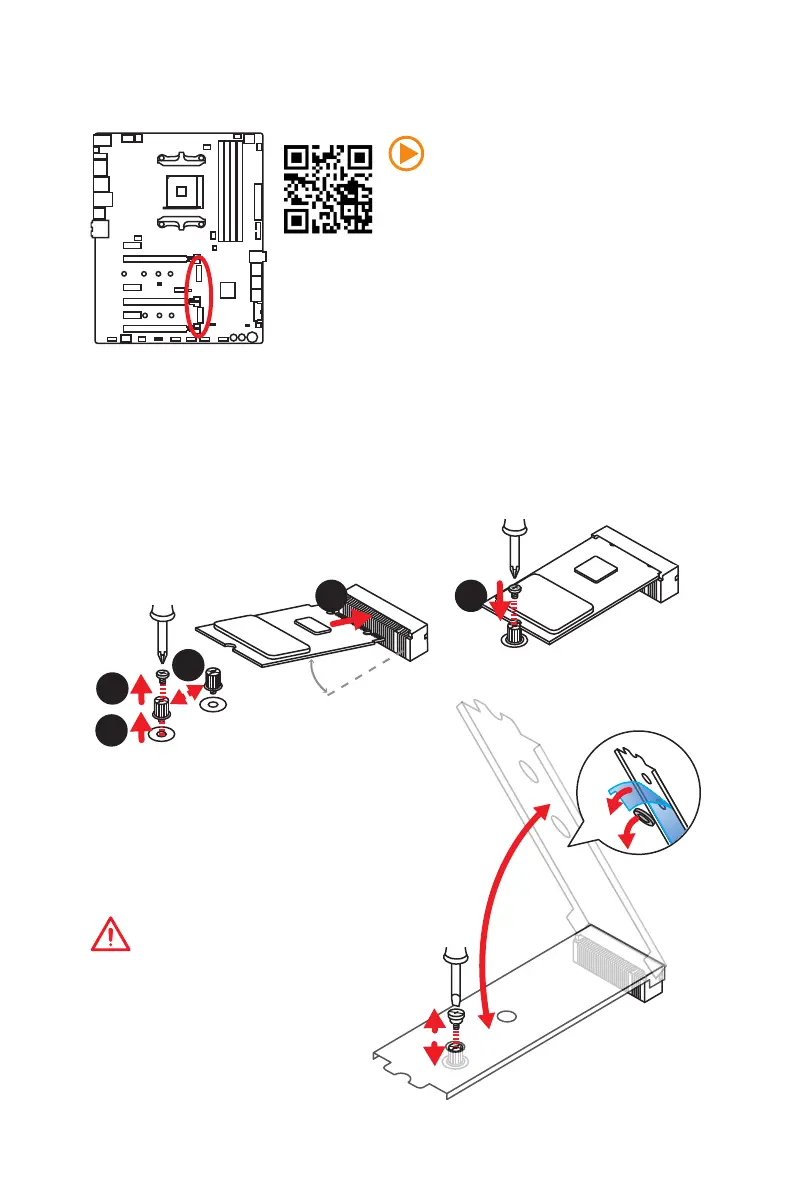

Установка модуля M.2
1. ыкрутите винт из стойки.
2. Выкрутите стойку.
3. Закрутите стойку в отверстие, на
расстоянии, соответствующем
длине вашего модуля М.2.
4. Вставьте модуль М.2 в разъем М.2
под углом 30 градусов.
5. Совместите винт с выемкой
на задней кромке модуля M.2
и закрутите его в стойку.
4
M2_1
M2_2
Использование M.2 shield
M.2 shield на разъеме M_2 используется в качестве
радиатора охлаждения для рассеяния тепла от
модуля M.2. Перед установкой модуля M.2 в
первый раз, необходимо удалить винт, поднять
крышку и снять защитную пленку и круглую
резину с термоинтерфейса.
Внимание!
Снимите M.2 shield, если вы не
планируете его использовать.
Видео Инструкция
Смотрите видео, чтобы узнать как
установить M.2 Shield.
https://youtu.be/NwtQBpkUazs
