MSI X370 XPOWER GAMING TITANIUM

21
Übersicht der Komponenten
Video-Demonstration
Eine anschauliche Darstellung zur
Installation einer U.2 SSD finden Sie im
Video: http://youtu.be/KgFvKDxymvw
U2_1: U.2 Anschluss
Dieser Anschluss ist ein U.2 Schnittstellenmodul, der mit PCIe 3.0 x4 (RYZEN Serie
Prozessoren) oder PCIe 3.0 x2 (A-Serie/ Athlon
™
der 7. Generation Prozessoren) NVMe
Speichergerät angeschlossen werden kann.

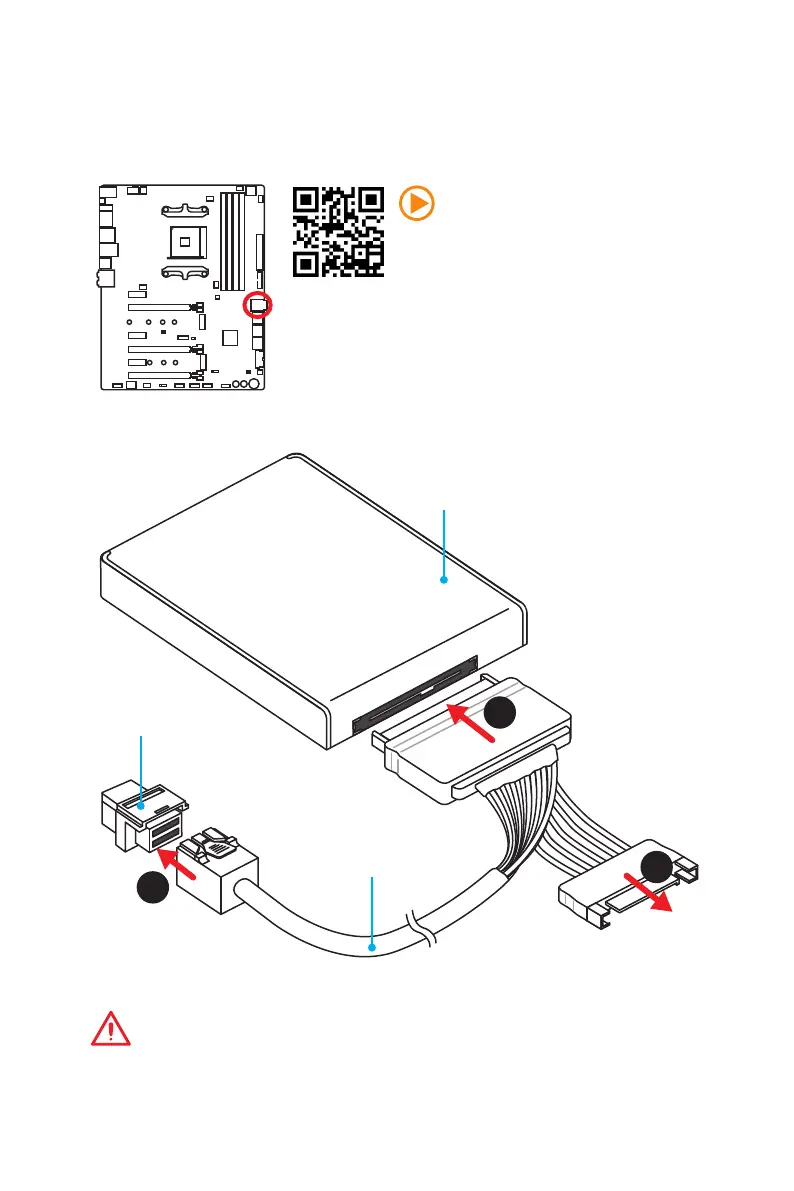

Installation einer U.2 SSD
1. Schließen Sie das U.2-Kabel an die U.2-
Steckverbindung des Motherboards an.
2. Schließen Sie das U.2-Kabel an der U.2 SSD an.
3. Schließen Sie das U.2-Kabel an das Netzkabel an.
1
2
3
U.2 SSD
U.2 Anschluss
U.2 Kabel
Schließen Sie das
U.2-Kabel an das
Netzkabel an.
Wichtig
Der M2_1 Steckplatz wird nicht zur Verfügung stehen, wenn Sie ein U.2 SSD im U2_1
Anschluss installieren.
