Компоненты материнской платы
PCI_E1~6: Слоты расширения PCIe
PCI_E1: PCIe 3.0 x16 (линии CPU)
PCI_E2: PCIe 3.0 x1 (линии PCH)
PCI_E3: PCIe 3.0 x1 (линии PCH)
PCI_E4: PCIe 3.0 x4 (линии PCH)
PCI_E5: PCIe 3.0 x1 (линии PCH)
PCI_E6: PCIe 3.0 x1 (линии PCH)
x16 x16
x4

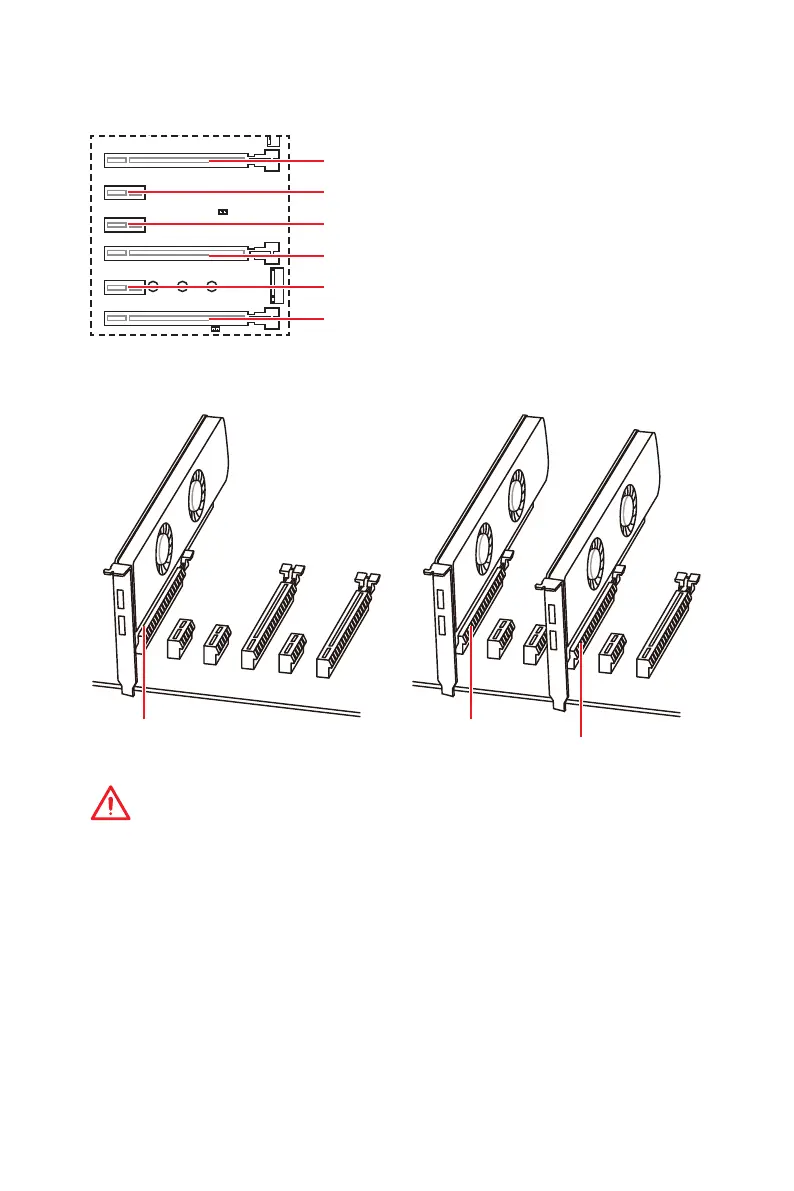

Рекомендации по установке нескольких видеокарт
Внимание!
y
Порт PCI_E4 будет недоступен при установке модуля M.2 PCIe SSD в разъеме
M2_2.
y
Порт PCI_E2 будет недоступен при установке карты расширения в слоте
PCI_E3.
y
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
y
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
y
Перед установкой или извлечением плат расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите документацию
на карту расширения и выполните необходимые дополнительные
аппаратные или программные изменения для данной карты.
