MSI Z370 TOMAHAWK - M2_1~2: Разъемы M.2 (Ключ M)

15
Компоненты материнской платы
M2_1
M2_2
Внимание!
y Intel
®
RST поддерживает только PCIe M.2 SSD с
UEFI ROM и не поддерживает устройства с Legacy
ROM.
y Технология Intel
®
Optane™ совместима с любым
разъемом M.2.
Видео Инструкция
Смотрите видео, чтобы узнать как
установить модуль M.2.
http://youtu.be/JCTFABytrYA

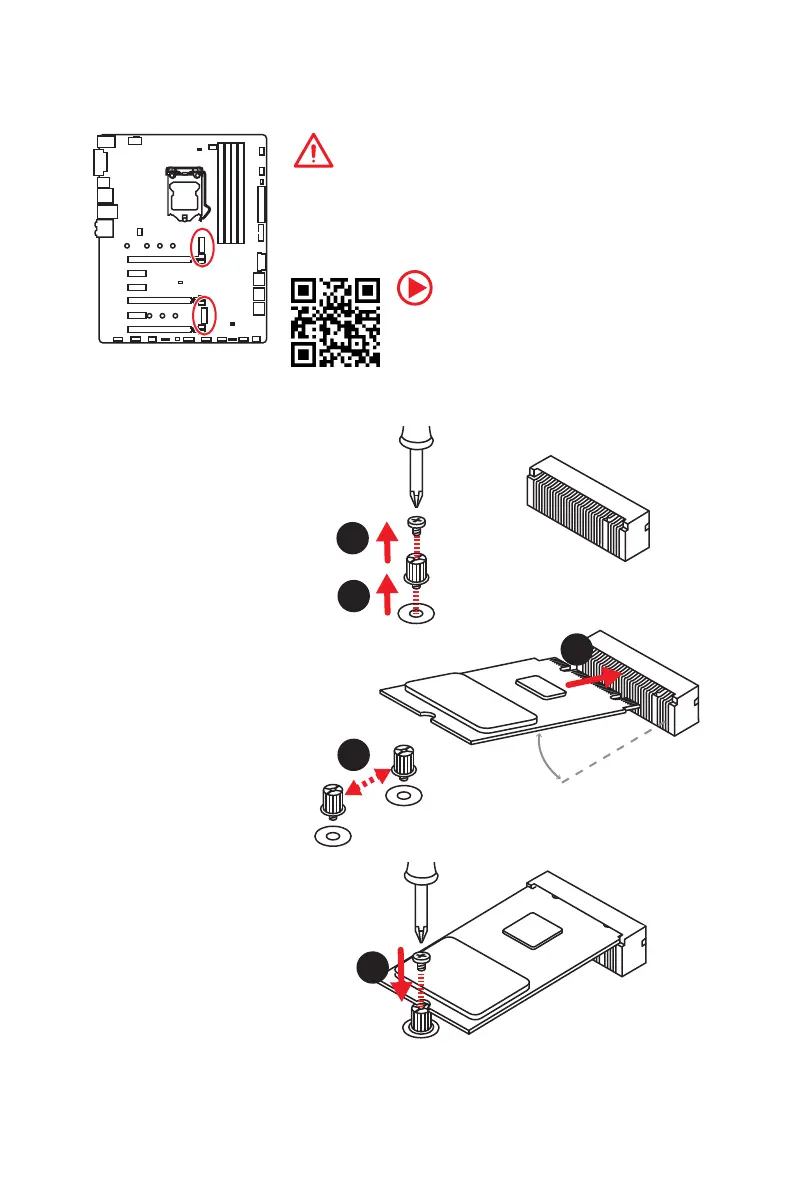

Установка модуля M.2
M2_1~2: Разъемы M.2 (Ключ M)
1
2
3
30°
3. Закрутите стойку
в отверстие,
на расстоянии,
соответствующем
длине вашего модуля
М.2.
4. Вставьте модуль М.2 в
разъем М.2 под углом
30 градусов.
5. Совместите винт с
выемкой на задней
кромке модуля M.2 и
закрутите его в стойку.
1. Выкрутите винт из
стойки.
2. Выкрутите стойку.
4
5
