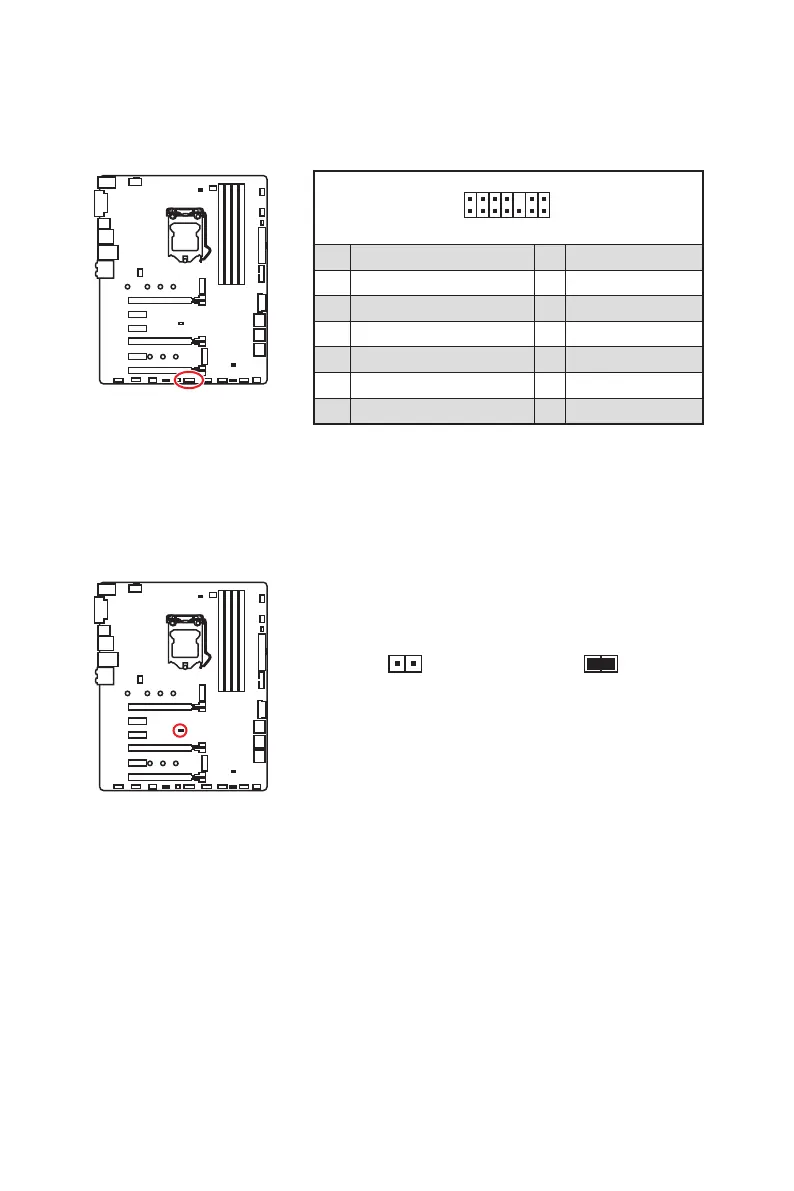

Компоненты материнской платы

2 14

1 LPC Clock 2 3V Standby power

3 LPC Reset 4 3.3V Power

5 LPC address & data pin0 6 Serial IRQ

7 LPC address & data pin1 8 5V Power

9 LPC address & data pin2 10 No Pin

11 LPC address & data pin3 12 Ground

13 LPC Frame 14 Ground

JTPM1: Разъем модуля TPM

Данный разъем используется для подключения модуля ТРМ (Trusted Platform

Module). Дополнительные сведения см. в описании модуля ТРМ.

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения

данных о конфигурации системы. Для сброса конфигурации системы

(очистки данных CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных

(По умолчанию)

Очистка данных/

Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1

в течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.
