Normal

(Standardwert)

Booten Sie mit den

gespeicherten BIOS-

Einstellungen.

Aktiviert

Wenden Sie die BIOS-

Standardeinstellungen

und den niedrigeren

PCIe-Modus (von der

CPU) für den sicheren

Start an.

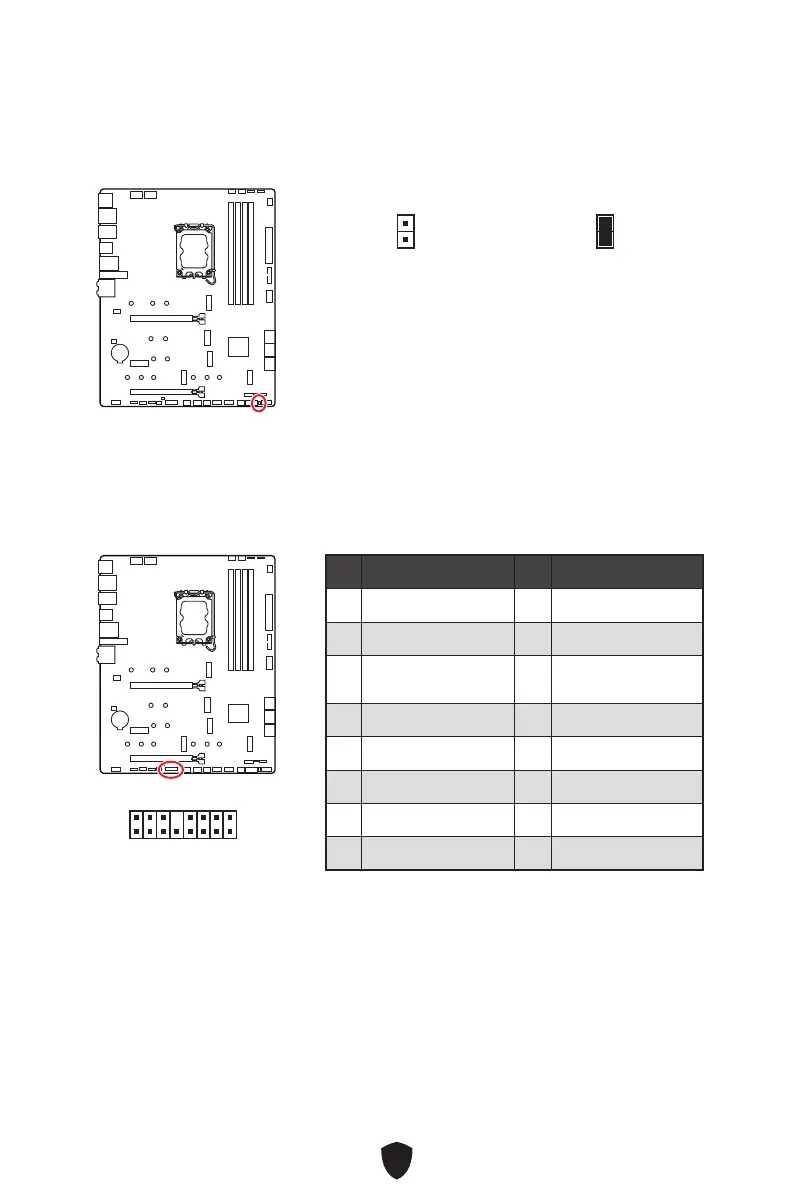

JOC_FS1: Steckbrücke für sicheren Start

Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung

startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus

(von der CPU).

JTBT1: Anschluss für Thunderbolt-Erweiterungskarte

Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-

Erweiterungskarte anschließen.

2 16

Pin Signalname Pin Signalname

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
