Zone 2 Zone 2
h
h
Zone 1
Zone 0
Zone 0
2.5 m
2.5 m
1.5 m 1.5 m2.0 m 2.0 m

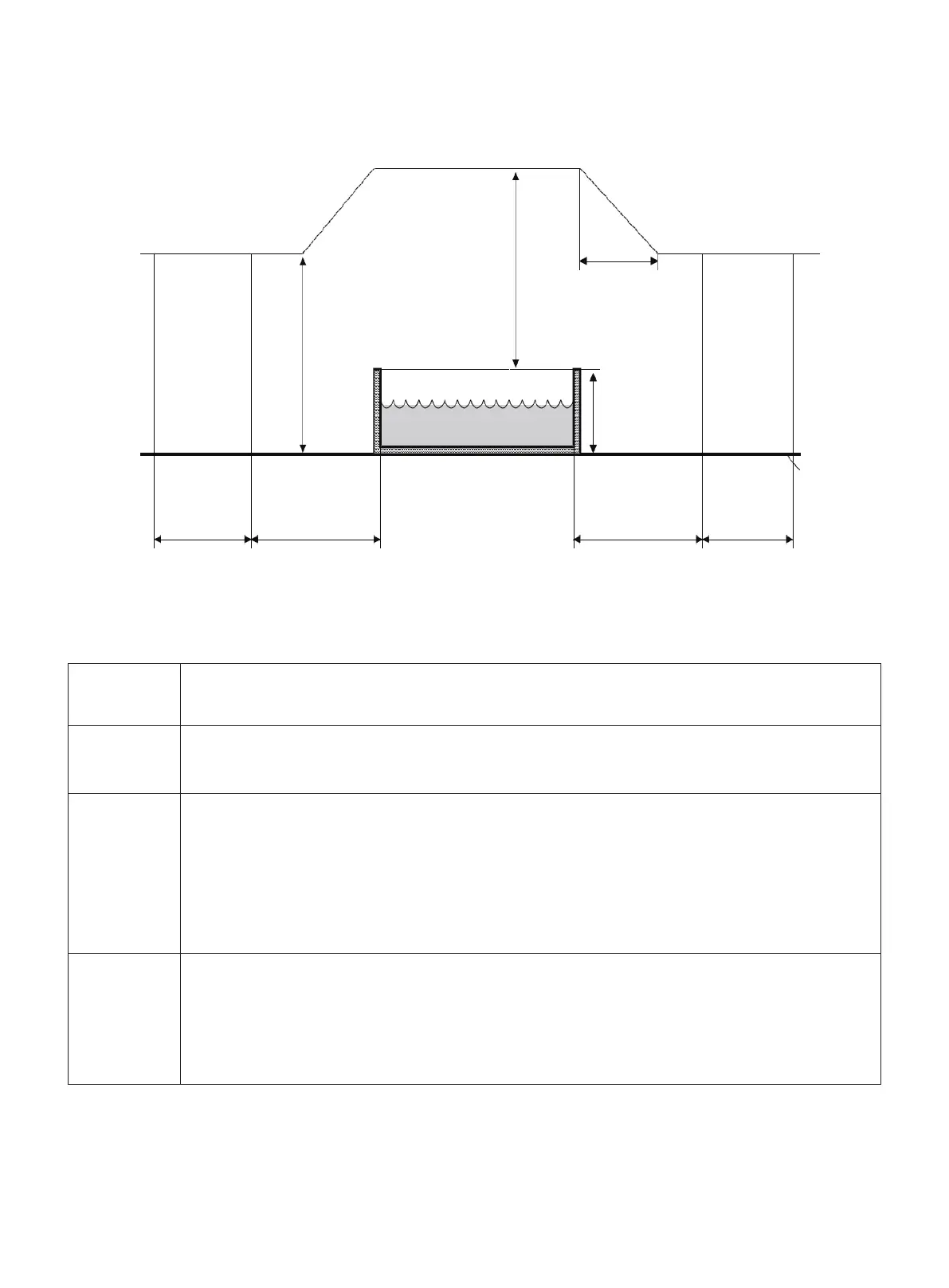

Warnung: Die Wasserschutzstufen des Geräts variieren in den verschiedenen Bereichen des Produkts, wie in der
folgenden Abbildung dargestellt. (Die Installationsvorschriften entsprechen der Norm IEC 60364-7-702.)
ANMERKUNG - Die Maße der gemessenen Zone sind durch Wände und feste Trennwände begrenzt.
Zonen
Zone 0
Zone 1
Zone 2
Beschreibung der Zonen
Zone 0 ist das innere Becken einschließlich eventueller Aussparungen in den Wänden oder
im Boden.
Zone 1 ist begrenzt durch
• Zone 0
• Eine vertikale Ebene, die 2 m vom Beckenrand entfernt ist
• Den Boden oder die Fläche, die voraussichtlich von den Benutzern eingenommen wird
• Die horizontale Ebene, die 2,5 m über dem Boden oder der Oberfläche liegt
Zone 2 ist begrenzt durch
• Eine vertikale Ebene außerhalb von Zone 1 und eine parallele Ebene, die 1,5 m von Zone
1 entfernt ist.
• Den Boden oder die Fläche, die von den Benutzern eingenommen werden soll.
6
