MTA HOCT 400 - Overall Dimensions; OCT - HOCT - MEOCT 018 - 022 - 030 - 040 Dimensions

48
OCT - HOCT - MEOCT 018 - 022 - 030 - 040

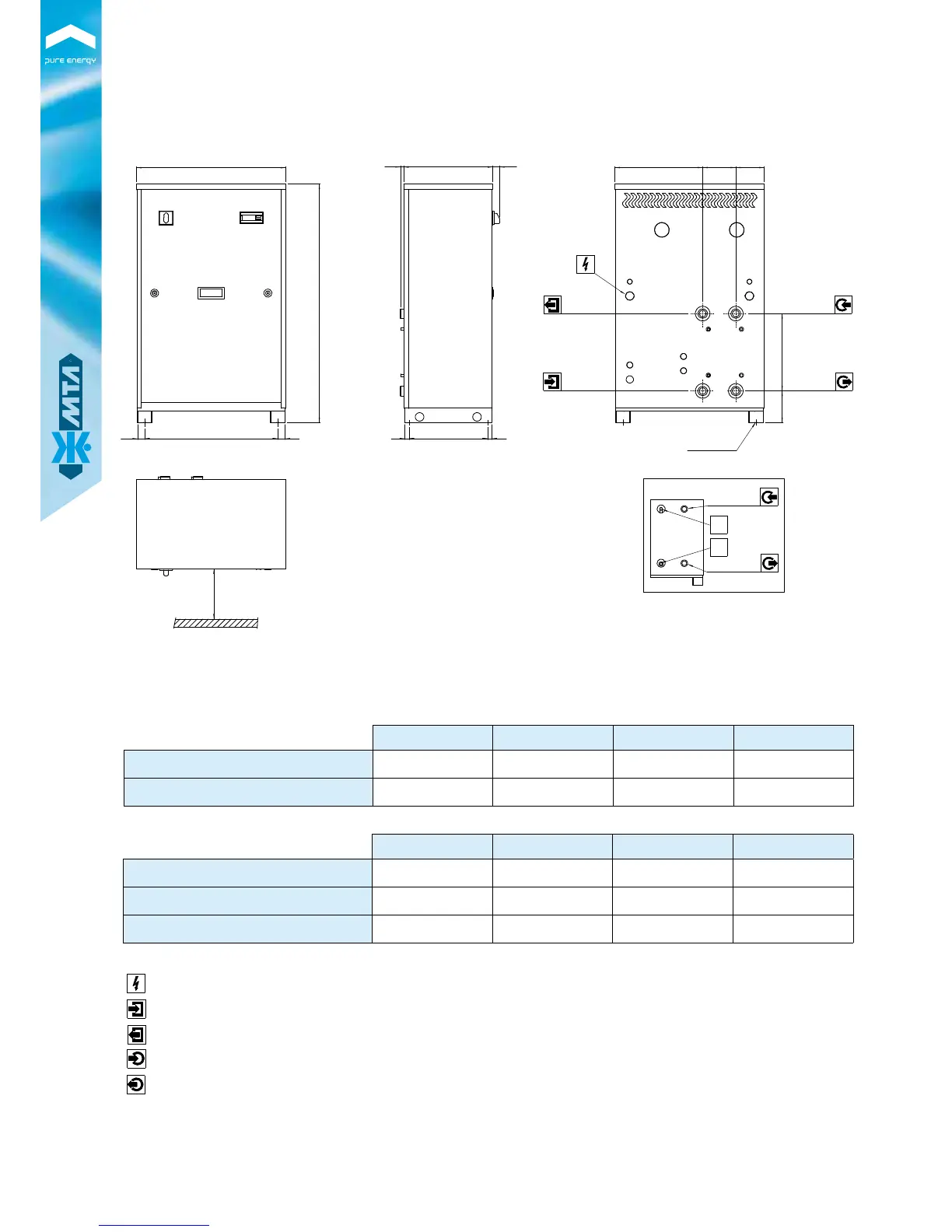

DISEGNI DI INGOMBRO - OVERALL DIMENSIONS
Ø IN G 1”B
Ø OUT G 1”B
Ø OUT G 1”B
Ø IN G 1”B
n° 2+2 Ø 9*
800 min.
520
25
463
25
830
305
115
100
24
310
11
15
273
15
Ø IN G 1”B
Ø OUT G 1”B
269
110
B
A
OCT - HOCT 018 OCT - HOCT 022 OCT - HOCT 030 OCT - HOCT 040
Attacchi acqua condensatore
Condenser water connections
Ø IN, Ø OUT G 1" B (ext.) G 1" B (ext.) G 1" B (ext.) G 1" B (ext.)
Attacchi acqua evaporatore
Evaporator water connections
Ø IN, Ø OUT G 1" B (ext.) G 1" B (ext.) G 1" B (ext.) G 1" B (ext.)
MEOCT 018 MEOCT 022 MEOCT 030 MEOCT 040
Ingresso refrigerante
(A)
Refrigerant inlet
Ø IN 12 ODF 12 ODF 12 ODF 12 ODF
Uscita refrigerante
(B)
Refrigerant outlet
Ø OUT 12 ODF 12 ODF 12 ODF 12 ODF
Attacchi acqua evaporatore
Evaporator water connections
Ø IN, Ø OUT G 1" B (ext.) G 1" B (ext.) G 1" B (ext.) G 1" B (ext.)
: Ingresso refrigerante (versione motoevaporante) - Refrigerant inlet (evaporating version)
: Alimentazione elettrica - Electrical power supply
: Ingresso acqua condensatore - Condenser water inlet
: Uscita acqua condensatore - Condenser water outlet
A
B
: Uscita refrigerante (versione motoevaporante) - Refrigerant outlet (evaporating version)
: Ingresso acqua evaporatore - Evaporator water inlet
: Uscita acqua evaporatore - Evaporator water outlet
*
: Fori - Holes
OCEAN WHFK
Versione motoevaporante
Evaporating version
