Ajuste ah4.
2. Tenga cuidado de no ajustar demasiado las piezas.
Con la manija en la posición deseada, ajuste ahora la varilla 5.
de ajuste de la manivela.
Unión de los cables
s cables, siga estos pasos:
Encamine los dos cables a lo largo del conjunto de la 1.
manija por el lado derecho.
Conecte el cable de marcha atrás (Rojo) al control del 2.
cable de marcha atrás pasando el gancho en Z por el
orificio del control del cable de marcha atrás de adentro
hacia afuera. Consulte la Fig. 3-2 en la siguiente página.
Conecte el cable de transmisión directa (Negro) al gancho 3.
del embrague pasando el gancho en Z por el orificio del
gancho de afuera hacia adentro. Vea la Fig. 3-2.
Nota: Compruebe el funcionamiento del embrague de
marcha atrás jalando y soltando la manija de marcha atrás.
La manija debe volver a su posición neutral. Si no lo hace,
póngase en contacto con su distribuidor local para solicitar
asistencia técnica.
transmisión directa, levante el gancho a la manija y suelte.
El gancho debe volver a su posición neutral. Si no lo hace,
póngase en contacto con su distribuidor local para solicitar
asistencia técnica.
a evitar lesiones personales
o daños materiales, no arranque el motor hasta
después de haber completado todos los pasos de
montaje y de haber leído y comprendido la sección
sobre medidas de seguridad y la sección sobre
funcionamiento de este manual.
Montaje
Instrucciones para desembalar
NOTA: Al dese
cable de control.
La cultivadora es pesada, no intente retirarla de la 1.
plataforma de embarque hasta el momento indicado en
estos pasos para el montaje.
Retire todas las piezas de la caja. Verifique que estén todos 2.
los elementos enumerados en la lista de Contenido de la
caja (póngase en contacto con el distribuidor local o la
fábrica respecto de los elementos faltantes o dañados).
Retire todo el material de embalaje de la caja. Retire 3.
todas las grapas del fondo de la caja y quite la caja de la
plataforma de embarque.
Control
NOTA: Todas las referencias al lado derecho o izquierdo de la
cultivadora se hacen observando la misma desde la posición del
operador.
Instale la manija de la cultivadora utilizando las piezas 1.
preinstaladas en los soportes de montaje de la manija.
Las piezas son un perno hexagonal de 5/16-18 x 3.00”,
un conjunto de manivela, un soporte de retención y dos
tuercas de seguridad con brida de 5/16-18. Retire estas
piezas de los soportes de montaje de la manija de la
cultivadora.
Coloque la manija en sus soportes de montaje, alineando 2.
los orificios ya perforados. Inserte el perno hexagonal de
5/16-18 x 3.00” en el orificio inferior pasándolo de izquierda
a derecha. Coloque el extremo con el orificio redondo
del soporte de retención hexagonal sobre el perno y
asegure sin apretar con la arandela campana y la tuerca de
seguridad con brida de 5/16-18 que retiró anteriormente.
Nota: La arandela campana debe ubicarse con la parte
superior de la campana hacia el perno hexagonal para
crear tensión y asegurar más la tuerca de seguridad con
brida una vez que se la ajuste. No ajuste estas piezas en
este momento.
Instale la varilla de ajuste de la manivela en el orificio 3.
superior del soporte de montaje del lado izquierdo del
conjunto de la manija, asegurándola con la otra tuerca
de seguridad retirada anteriormente. Calce el extremo
hexagonal del soporte de retención sobre la tuerca de

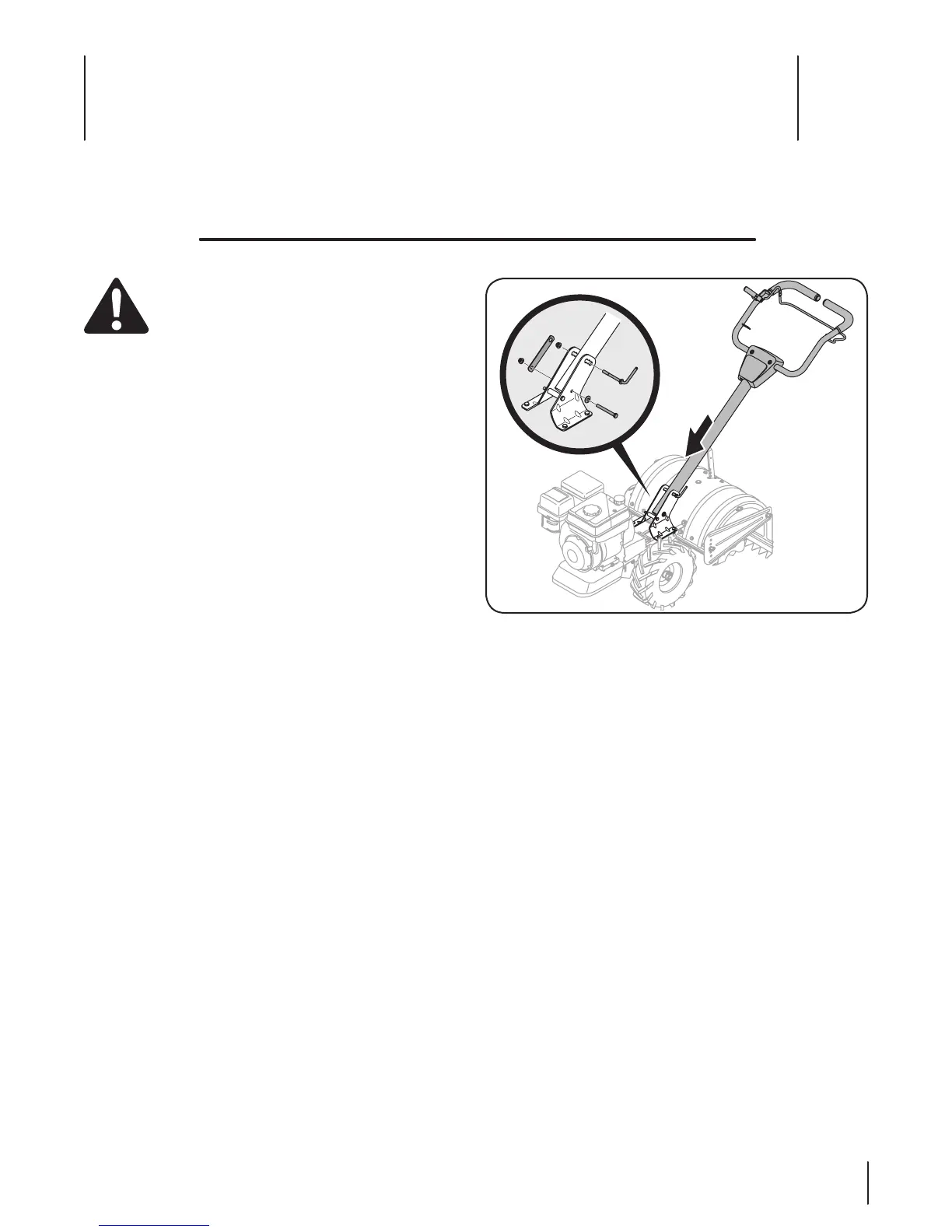

seguridad con brida. Vea la Fig. 3-1.
Contenido de la caja
Una cultivadora Un montaje de las barras de control
Montaje y Configuración
3
