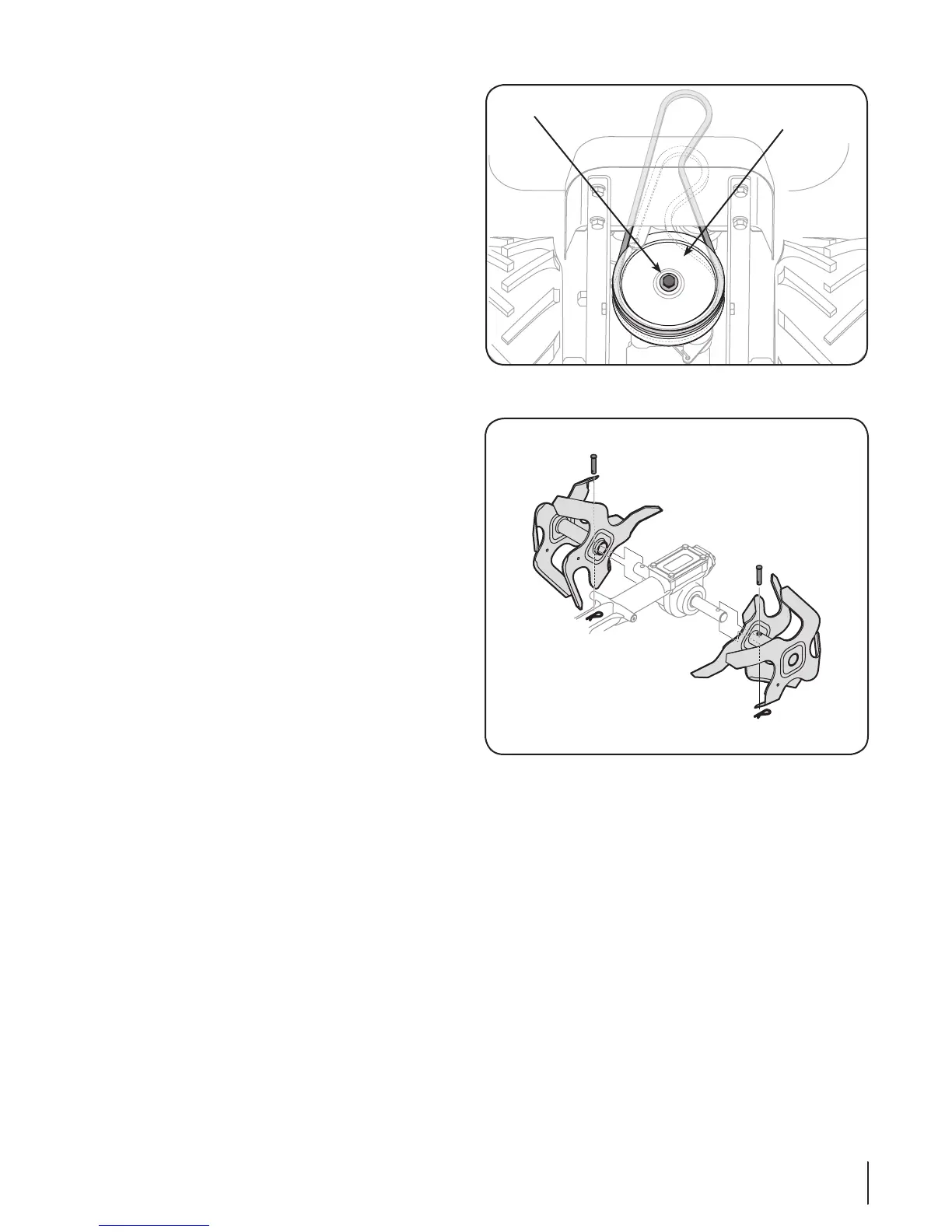

Saque el perno hexagonal que asegura la polea de 6.
transmisión, luego saque la polea y las dos correas. Vea la
Fig. 8-5.
Reemplace las correas viejas por correas nuevas siguiendo 7.
coloca más cerca de los dientes.
Reinstale la polea de transmisión con las nuevas correas.8.
Vuelva a armar la cultivadora en el orden inverso a como
fue desarmada.
Cuando reinstale la cubierta de la correa,
transmisión esté ajustada antes de intentar reinstalar la cubierta.
De este modo la correa se encontrará debajo del mecanismo
guardacorrea incorporado a la cubierta. De lo contrario se puede
dañar la correo y/o la cubierta de la correa.
Dientes
Los dientes se desgastan con el uso y se los debe inspeccionar
al comienzo de cada temporada de labranza y a intervalos de
30 horas de funcionamiento. Los dientes se pueden reemplazar.
Consulte el manual Lista de piezas ilustradas para obtener los
ucciones de pedido.
Inspección de los dientes
Con el uso, los dientes se acortan, se angostan y se vuelven
puntiagudos. El uso de dientes muy desgastados resultará en
pérdida de profundidad de la labranza y en menor eficacia para
cortar y girar debajo de la materia orgánica.
Consulte la Fig. 8-6 para ver el procedimiento de los pasos
siguientes.
Retiro/Instalación de un conjunto de dientes:
Re1. tire las cubiertas de los extremos y los protectores
laterales del protector de los dientes sacando las tres
tuercas mariposa que lo sujetan a cada lado.
Un conjunto de dientes consta de un conjunto de dientes 2.
izquierdo y un conjunto de dientes derecho.
Nota: El conjunto de dientes se mueve rotando en sentido
contrario con los bordes afilados de los dientes ubicados
para introducirse en el suelo primero cuando rotan en
para poder reinstalar los nuevos conjuntos de dientes.
3. ara retirar un conjunto de dientes, simplemente saque la
chaveta de retén interna que sujeta la chaveta de horquilla
como se ve en la Fig. 8-6. Retire la chaveta de horquilla y
deslice el conjunto hacia afuera de la unidad y lejos del eje
de los dientes.
Antes de volver a instalar el conjunto de dientes, 4.
inspeccione el eje de los dientes para verificar si esta
oxidado, tiene asperezas o rebabas. Lime o lije ligeramente,
grasa.
Instale cada conjunto de dientes de modo que el borde 5.
cortante (afilado) de los dientes se introduzca en el suelo
primero cuando la cultivadora se mueva hacia adelante.
Recuerde que estos dientes rotan en sentido contrario, así
que asegure el conjunto de dientes al eje de los dientes con
la chaveta de horquilla y el pasador de chaveta interno.
Cambio de aceite para engranajes de la
transmisión
NOTA: El aceite de engranajes de la transmisión no necesita ser
cambiado a menos que se contamine con suciedad, arena o
partículas de metal.
Vea a un distribuidor de servicio autorizado para hacer cambiar
de teléfono de la página 30 para ubicar al distribuidor más
cercano.
se c c i ó n 8— se r v i c i O
