Servicio
7
Acopladorflexible de iabornba
El acoplador flexible de la bomba es una pieza de sujeci6n
"ara_a" de nylon ubicada entre la bomba y el eje del motor. El
acoplador se endurece y deteriora con el transcurso del tiempo.
Cambie el acoplador si detecta vibraci6n o ruido provenientes
del _irea que se encuentra entre el motor y la bomba. Si el
acoplador falla completamente, experimentar_i p_rdida de
potencia.
NOTA: Nunca golpee el eje del motor de ning0n modo, ya que el
golpe causar_i daho permanente al motor.
1. Retire las tres tuercas que ajustan la bomba al protector del
acoplamiento. Hay dos tuercas en las esquinas de abajo y
una en el centro, arriba. Vea la Fig. 7-1.
Flexible
Bomba
Acoplador
/,/
fijaci6n
Vista lateral - Acoplaclor
2.
3.
Tuerca de seguridad con
brida j

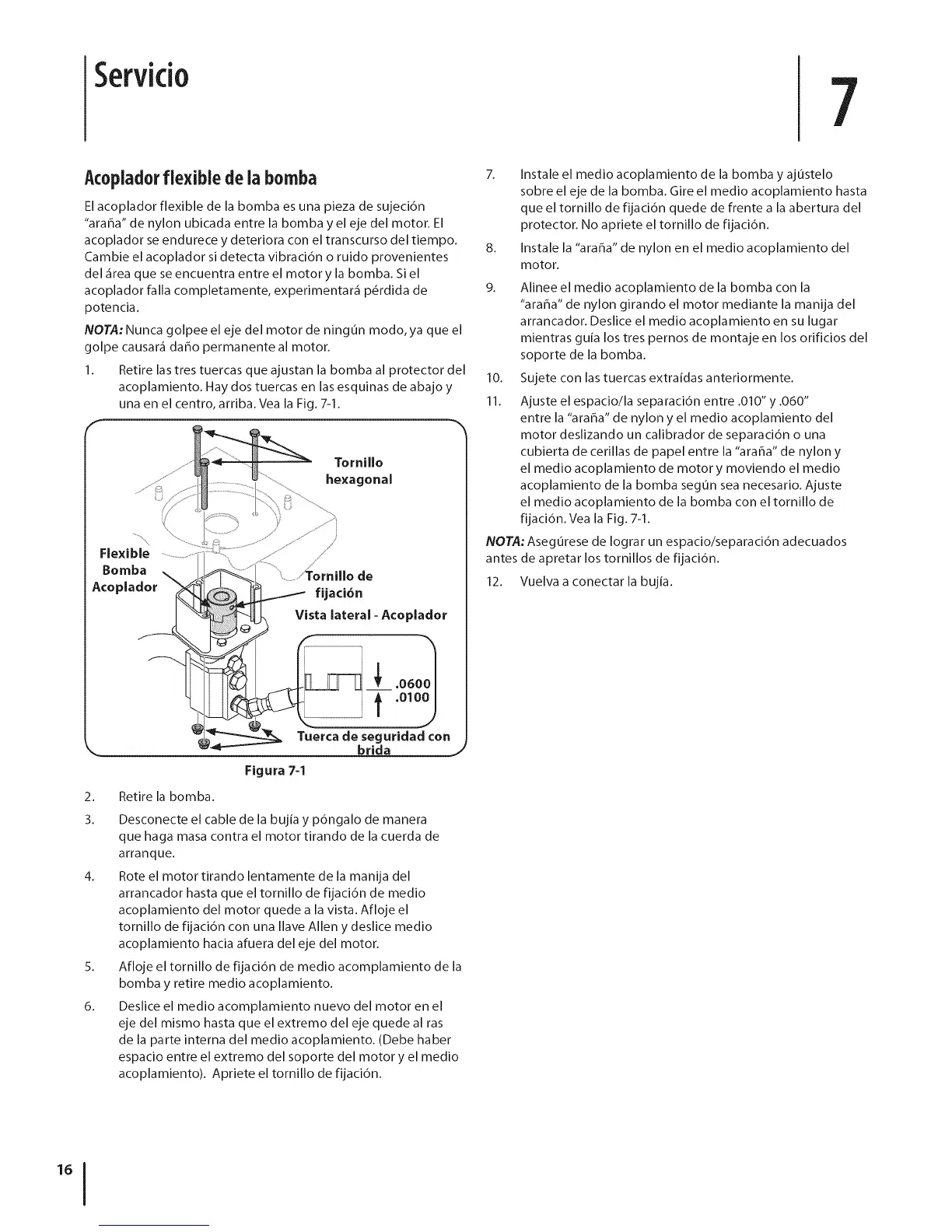

Figura 7-1
Retire la bomba.
Desconecte el cable de la bujia y p6ngalo de manera
que haga masa contra el motor tirando de la cuerda de
arranque.
4. Rote el motor tirando lentamente de la manija del
arrancador hasta que el tornillo de fijaci6n de medio
acoplamiento del motor quede a la vista. Afloje el
tornillo de fijaci6n con una Ilave Allen y deslice medio
acoplamiento hacia afuera del eje del motor.
5. Afloje el tornillo de fijaci6n de medio acomplamiento de la
bombay retire medio acoplamiento.
6. Deslice el medio acomplamiento nuevo del motor en el
eje del mismo hasta que el extremo del eje quede al ras
de la parte interna del medio acoplamiento. (Debe haber
espacio entre el extremo del soporte del motor y el medio
acoplamiento). Apriete el tornillo de fijaci6n.
7. Instale el medio acoplamiento de la bombay aj0stelo
sobre el eje de la bomba. Gire el medio acoplamiento hasta
que el tornillo de fijaci6n quede de frente a la abertura del
protector. No apriete el tornillo de fijaci6n.
8. Instale la "araha" de nylon en el medio acoplamiento del
motor.
9. Alinee el medio acoplamiento de la bomba con la
"ara_a" de nylon girando el motor mediante la manija del
arrancador. Deslice el medio acoplamiento en su lugar
mientras guia los tres pernos de montaje en los orificios del
soporte de la bomba.
10. Sujete con las tuercas extraidas anteriormente.
11. Ajuste el espacio/la separaci6n entre .010" y .060"
entre la "araha" de nylon y el medio acoplamiento del
motor deslizando un calibrador de separaci6n o una
cubierta de cerillas de papel entre la "araha" de nylon y
el medio acoplamiento de motor y moviendo el medio
acoplamiento de la bomba segun sea necesario. Ajuste
el medio acoplamiento de la bomba con el tornillo de
fijaci6n. Vea la Fig. 7-1.
NOTA:AsegOrese de Iograr un espacio/separaci6n adecuados
antes de apretar los tornillos de fijaci6n.
12, Vuelva a conectar la bujia,
