Переключатель разделительного фильтра НЧ и ВЧ (X-over) :
• В положении «LP» активный кроссовер НЧ включен. Исполюзуйте это положение для работы с сабвуфером.
• В положении «НP» активный кроссовер ВЧ включен. Исполюзуйте это положение для работы с акустическими системами.
• В положении «Off» кроссовер выключен.
ВЫСОКОВОЛЬТНЫЙ ВХОД (High Inputs) : Данный разъем позволяет усилителю работать от источника сигнала. Провода от источника
сигнала должны быть присоединены непосредственно к монтажному жгуту, прилагающемуся к усилителю. Примечание: при
ИСПОЛЬЗОВАНИИ ВЫСОКОВОЛЬТНЫХ входных разъемов динамиков вклюЧЕНИЕ и выключЕНИЕ усилителЯ нужно ОСУЩЕСТВЛЯТЬ
дистанционно. Обычно это напряжение подается при помощи управляющего провода подключенного к разъему на источнике сигнала
с маркировкой “remote“ или “power antenna“.
Пульт дистанционного управления (Remote) : пульт ДУ (EBC) подключается в этот порт, сам Пульт ДУ может быть размещен в любом
удобном месте транспортного средства для корректировки уровня баса. Внимание, Пульт ДУ является необязательным . Вы можете
приобрести его отдельно (Артикул: EBC-1).
Индикация включения питания (Power) : светодиод горит зеленым, когда усилитель включен.
Защита LED (Protec.) : светодиод горит красным, когда усилитель находится в режиме короткого замыкания или тепловой защиты.
Клемма заземления (GND) : Правильное заземление необходимо для работы вашего усилителя на пиковой мощности. Короткий кабель
заземления того же диаметра, что и силовой кабель должен использоваться для подключения клеммы заземления непосредственно к
шасси транспортного средства. Всегда удаляйте краску, грязь или мусор до металла в месте заземления кабеля.
Терминал управления включением (REM) : Усилитель включется при подаче +12 вольт на этот терминал. Как правило, это напряжение
подается с провода от ГУ с маркировкой «remote» или «power antenna».
Терминал +12 В (12V) : это главный вход питания для усилителя. Он должен быть подключен непосредственно к положительному
выводу батареи автомобиля для правильной работы. Будьте осторожны при установке (+12) кабеля питания в автомобиле. Избегайте
прокладки этого кабеля параллельно с кабелями RCA, антенн, или другой чувствительной аппаратуры, которые могут вызвать шум в
аудиосистеме. Также очень важно иметь плотное, безопасное соединение для максимальной производительности усилителя.
Для подключения питания к MTX TR275 и TR450, MTX рекомендует использовать провод от 8 до 10 кв.мм.
Клеммы громкоговорителей (Speaker Output) : Подключите акустическую систему к этим клеммам. Необходимо обеспечить
правильную полярность проводов , положительный к положительному (+ / +) и отрицательный к отрицательному ( - / -) .
Несоблюдение полярности сильно ухудшает уровень баса и в целом качество звука .

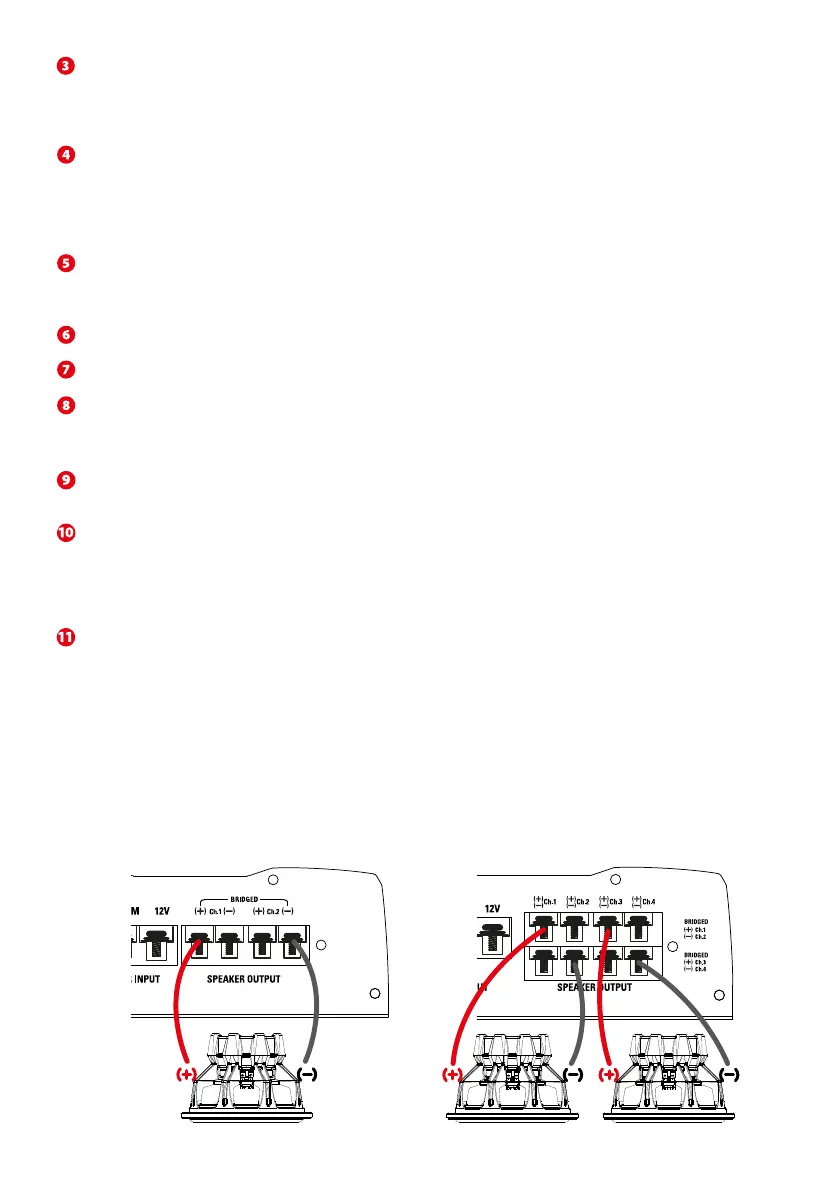

Режим моста :
TR275 : При мостовом подключении, используйте положительную клемму Ch.1 и отрицательную клемму Ch.2.
TR450 : При мостовом подключении, для двух первых каналов , использовать положительный клемму Ch.1 и отрицательную клемму
Ch.2. Для двух других каналов , возьмите положительную клемму Ch.3 и отрицательную клемму Ch.4.
Предупреждение: мостовое подключение расчитано только на минимальную нагрузку 4Ω!
TR275 TR450
