4
OFF
°C
600A
40A
CM 603
Hz
%
SLT
COM
600V MAX
600V
CAT III
AC CLAMP METER
AUTO RS 232

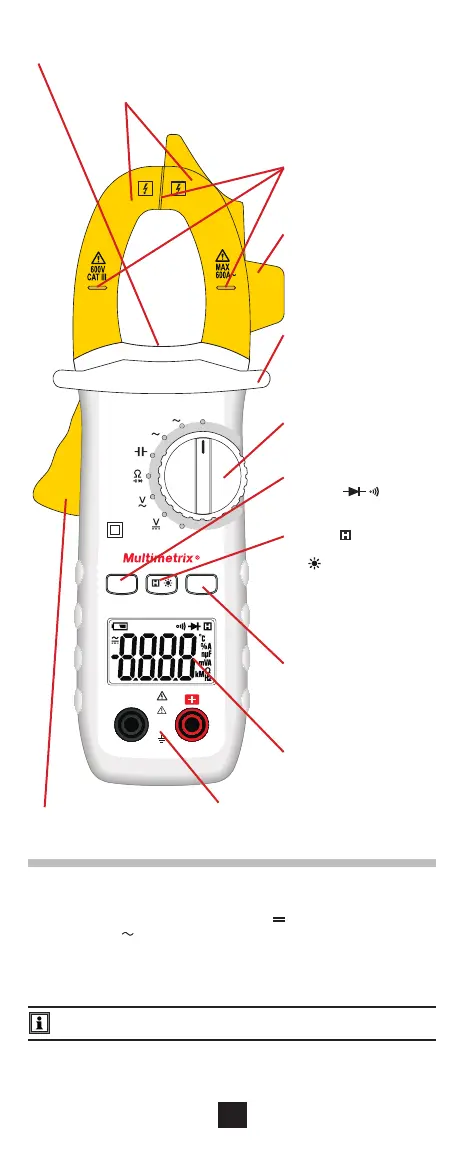

Lumière permettant d’éclairer le point
de mesure en courant.
Logement pour placer une
pointe de touche.
Touche SLT pour sélec-
tionner Ω/ / .
Touche Hz% pour afcher
la fréquence ou le rapport
cyclique.
Bornes de mesure.
Touche pour bloquer
l’affichage de la mesure
et (appui long) pour
allumer le rétroéclairage de
l’afcheur et la lumière.
Garde.
Commutateur rotatif 8
positions.
Afcheur LCD.
Gâchette.
Mâchoires de la pince.
Repères de centrage.
2. UTILISATION
2.1. MESURE DE TENSION
Connectez le cordon rouge sur la borne + et le cordon noir sur la borne COM.
Placez le commutateur sur la position V pour mesurer une tension
continue, ou V pour mesurer une tension alternative.
Placez les pointes de touche sur l’élément à tester, en commençant par la
pointe de touche noire, et maintenez fermement le contact.
La valeur de la tension s’afche.
À la n de la mesure,déconnectez d’abord la borne + puis la borne COM.
Avant de tourner le commutateur, retirez les pointes de touche du circuit
de test.
