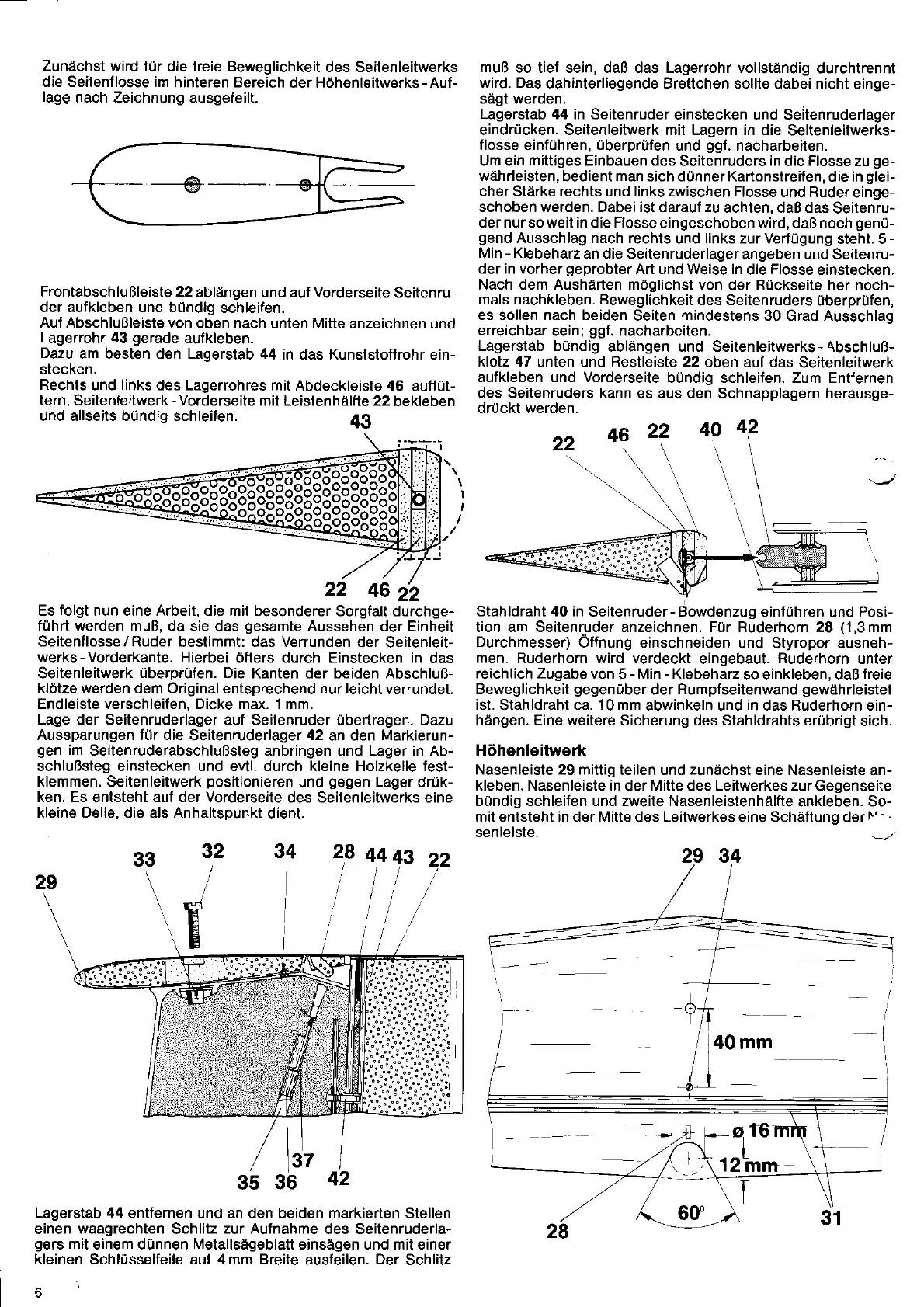

Zunächst wird für
die freie Beweglichkeit
des Seitenleitwerks
die Seitenllosse im
hinteren Bereich
der Höhenleitwerks
-
Auf-
lage
nach Zeichnung
ausgefeilt.
Frontabschlußleiste 22
ablängen und aul Vorderseite
Seitenru-
der aufkleben und bündig
schleifen.
Auf Abschlußleiste von
oben nach
unten
Mitte
anzeichnen und
Lagerrohr
43
gerade
aufkleben.
Dazu
am besten den Lagerstab 44
in das Kunststoffrohr
ein-
stecken.
Rechts
und
links
des Lagerrohres mit
Abdeckleiste 46 auftüt-
tern, Seitenleitwerk
-
Vorderseite
mit Leistenhälfte 22
bekleben
und allseits bündig schleiten.
49
muß
so tief sein, daB das Lagerrohr vollständig
durchtrennt
wird. Das
dahinterliegende Brettchen sollte dabei nicht
einge-
sägt werden.
Lagerstab
44 in Seitenruder
einstecken und Seitenruderlager
eindrücken. Seitenleitwerk mit Lagern in die
Seitenleitwerks-
flosse einführen, überprüfen
und
ggf.
nacharbeiten.
Um ein
mittiges
Einbauen des
Seitenruders
in
die
Flosse
zu
ge-
währleisten,
bedient
man
sich dilnner Kartonstreifen,
die
in
glei-
cher Stärke rechts und links zwischen Flosse
und Ruder
einge-
schoben werden. Dabei ist darauf zu
achten, daß das
Seitenru-
der nur
so
weit in
die
Flosse
eingeschoben wird,
daß noch
genü-
gend
Ausschlag nach rechts
und
links
zur Verfügung
steht. 5
-
Min
-
Klebeharz
an die Seitenruderlager
angeben und Seitenru-
der in vorher
geprobter
Art und Weise in
die
Flosse
einstecken.
Nach dem Aushärten möglichst von
der Rückseite her noch-
mals nachkleben. Beweglichkeit
des Seitenruders
überprtilen,
es sollen nach beiden
Seiten
mindestens
30 Grad Ausschlag
erreichbar
sein;
ggf.
nacharbeiten.
Lagerstab bündig
ablängen und Seitenleitwerks
-
qbschluß-
klotz 47 unten und Restleiste
22 oben aul das
Seitenleitwerk
aufkleben und Vorderseite
bündig schleifen. Zum Entfernen
des Seitenruders kann es aus den
Schnapplagern herausge-
drückt werden.
ta ))
tl0 42
zz
4a
22
Es
folgt
nun eine Arbeit, die mit besonderer
Sorgfalt durchge-
führt werden muß, da
sie das
gesamte
Aussehen der Einheit
Seitenflosse / Ruder
bestimmt: das Verrunden der
Seitenleit-
werks
-
Vorderkante.
Hierbei öfters durch Einstecken in
das
Seitenleitwerk
überprüfen. Die
Kanten der beiden Abschluß-
klötze werden dem Original entsprechend nur leicht
verrundet.
Endleiste verschleifen, Dicke max. 1 mm.
Lage der Seitenruderlager auf Seitenruder übertragen. Dazu
Aussparungen für die
Seitenruderlager
42
an den
Markierun-
gen
im
Seitenruderabschlußsteg anbringen und Lager in Ab-
schlußsteg einstecken und evtl. durch kleine Holzkeile fest-
klemmen.
Seitenleitwerk
positionieren
und
gegen
Lager drük-
ken. Es entsteht auf der Vorderseite
des Seitenleitwerks eine
kleine Oelle, die als Anhaltspunkt
dient.
35
36
42
Lagerstab 44
entfernen und an den beiden
markierten
Stellen
einen
waagrechten
Schlitz
zur Aufnahme
des Seitenruderla-
gers
mit
einem dünnen
Metallsägeblatt
einsägen und mit einer
kleinen Schlüsselteile auf 4 mm Breite
ausleilen.
Der
Schlitz
6
Stahldraht 40 in
Seitenruder
-
Bowdenzug einführen und Posi-
tion am Seitenruder anzeichnen. Für Ruderhorn 28
(1.3mm
Durchmesser)
Öffnung einschneiden und
Styropor ausneh-
men.
Ruderhorn wird verdeckt
eingebaut.
Ruderhorn
unter
reichlich Zugabe
von 5
-
Min
-
Klebeharz
so einkleben, daß
freie
Beweglichkeit
gegenüber
der Rumpfseitenwand
gewährleistet
ist. Stahldraht
ca.
10 mm
abwinkeln und
in
das Ruderhorn ein-
hängen. Eine weitere Sicherung des Stahldrahts
erübrigt sich.
Höhenleitwerk
Nasenleiste 29 mittig
teilen und
zunächst
eine Nasenleiste an-
kleben. Nasenleiste in
der
I/itte
des
Leitwerkes zur
Gegenseite
bündig schleifen und zweite Nasenleistenhälfte
ankleben. So-
mit entsteht in der Mitte des Leitwerkes
eine Schäftung der
l'^-
senleiste.
,_J/
@,€s-ffigeggglgg
-o*t6m
12 mm
