Murray 866015 - Instalar a Lâmina; Instalar O Guidão

13
Figura 13
Figura 14
MONTAGEM
Instalar a lâmina
Instalar o guidão
1. Gire o botão vermelho no sentido anti-horário para
soltar o conjunto da tampa da alça.
2. Coloque a alça dentro do conjunto da tampa, conforme
mostrado (Figura 13) e gire o botão vermelho no
sentido horário para apertar.
3. O cabo deve ser colocado em uma posição que
seja confortável e que permita a operação de apara
apropriada.
AVISO: Ao girar a alça para guardar ou montar, não permita
que o cabo (Figura 14) se enrole ao redor da tampa da alça,
ou o cabo pode ficar danificado ou se desconectar.

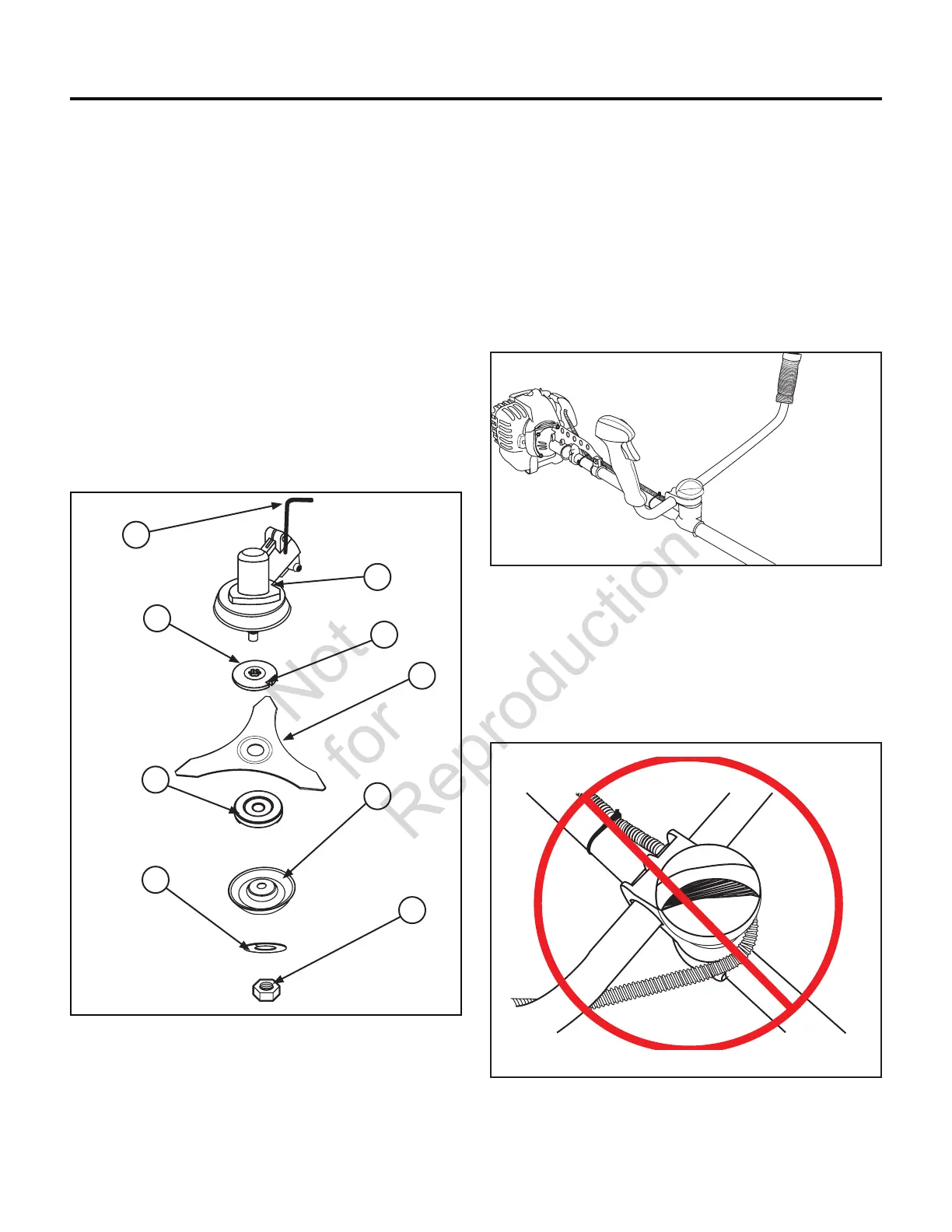

1. Alinhe o buraco na cabeça mordaz (A, Figura 12) ao
entalhe (B) na almofada de spline (C).
2. Use Chave de Allen (D) segurar almofada de spline em
posição.
3. Ao segurar chave de Allen em lugar, instale a lâmina
(E), xícara de grampo (F), xícara protectora (G),
arruela de fechadura (H) e contraporca (J).
NOTA: Assegure que a almofada de spline é colocada na
posição correta ao instalar. O lado de ombro deve
encarar a cabeça mordaz.
Figura 12
D
C
H
F
J
E
A
B
G
