Verificare, inoltre, che la parte sporgente del magnete, durante la rotazione del barbotin, non urti
contro la base o il sensore.
Inserire il magnete, nel foro, dalla parte metallica lasciando sporgere la parte protetta di circa 2 mm.
Fissarlo utilizzando un collante per metalli (colla epossidica bi-componente) o silicone. Il collante
utilizzato deve essere resistente all’ambiente marino.
Montaggio sensore magnetico per salpa ancora ad asse verticale
(vedi Fig. 1A – 1B)
Praticare nella coperta un foro del diametro di 4 mm (~3/16”) per il
passaggio del cavo del sensore.
Fissare il Part. A del supporto, con le due viti a corredo, dopo avere
posizionato nella parte inferiore dello stesso la guarnizione OR.
Inserire il Part. B, con il sensore magnetico, sul supporto A e regolarlo in
altezza in modo che si trovi in asse con il magnete fissato sul barbotin.
Avvicinare il sensore a circa 3 mm (~1/8”) dal magnete e fissarlo serrando
la vite G1. Serrare successivamente la vite G2.

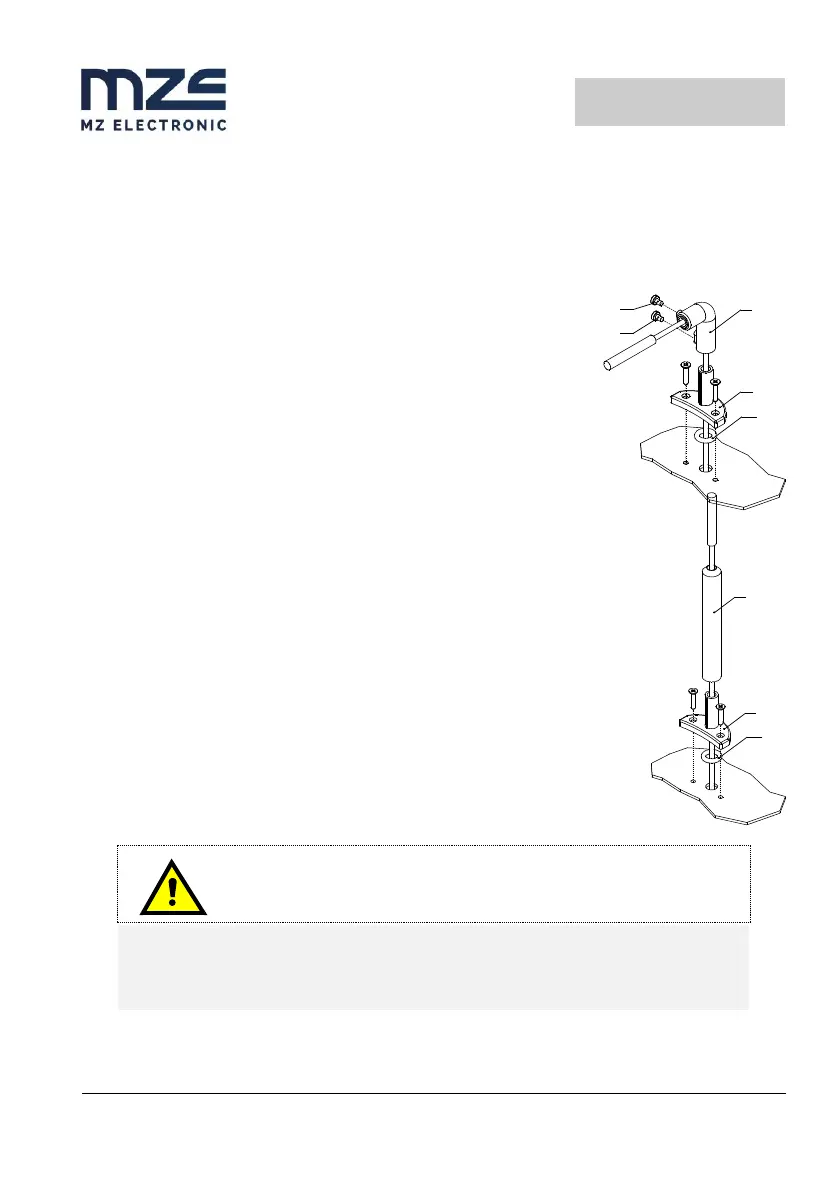

Montaggio sensore magnetico per salpa ancora ad asse
orizzontale
(vedi Fig. 2A – 2B – 2C)
Praticare nella coperta un foro del diametro di 4 mm (~3/16”) per il passaggio del
cavo del sensore.
Fissare il Part. A del supporto, con le due viti a corredo, dopo avere posizionato
nella parte inferiore dello stesso la guarnizione OR.
Tagliare, con un seghetto, a misura il Part. C. Il sensore deve essere posizionato a
circa 3 mm (~1/8”) dal magnete.
Inserire il Part. C, con il sensore magnetico, sul supporto A e fissarlo utilizzando un
collante per materiali plastici (colla epossidica bi-componente) o silicone.
Fissare, con lo stesso collante, il sensore al Part. C.
Installazione contametri
(vedi schema elettrico)
Attenzione
STACCARE SEMPRE LA BATTERIA PRIMA DI PROCEDERE
ALL’INSTALLAZIONE.
Il contametri deve essere posizionato in modo che il display sia facilmente leggibile e non esposto ai
raggi solari.
Fissare lo strumento con la staffa in dotazione serrando le due viti con un cacciavite a croce.
