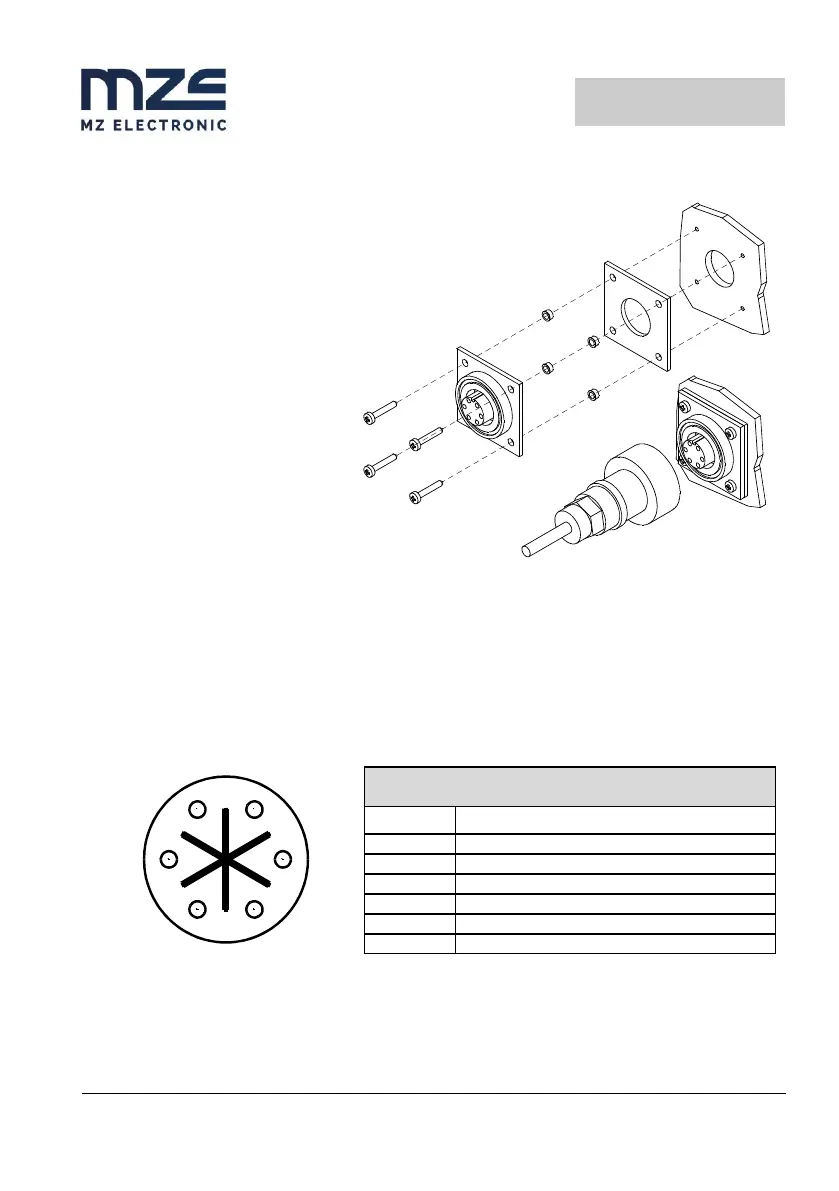

Praticare, sulla plancia, un foro da 20,5 mm (~13/16”) e 4 fori da 2,2 mm (~3/32”) per il fissaggio della
presa del connettore.
La guarnizione deve essere interposta
tra la presa e la plancia.
La parte posteriore deve essere
protetta dal contatto di acqua o di
umidità.
Per il collegamento elettrico seguire le
indicazioni dello schema allegato. I cavi
devono avere una sezione minima di
1,5 mm².
Montare un fusibile di protezione
rapido da 3 A (ampere) sul cavo +
della batteria. Non utilizzare per
l’alimentazione la tensione proveniente
dal gruppo batterie motori.
Lo strumento risponde agli standard
EMC (EN55022) e deve essere
posizionato a una distanza di:
− 30 cm (~1 Ft) dalla
bussola;
− 50 cm (~1,5 Ft) da apparecchi radio;
− 2 metri (~6,5 Ft) da apparecchi radiotrasmettenti;
− 2 metri (~6,5 Ft) dal fascio radar.
Collegamenti (vedere collegamenti in fondo al manuale)
