NAD T585 - Key P.C.board

3-59
3-60

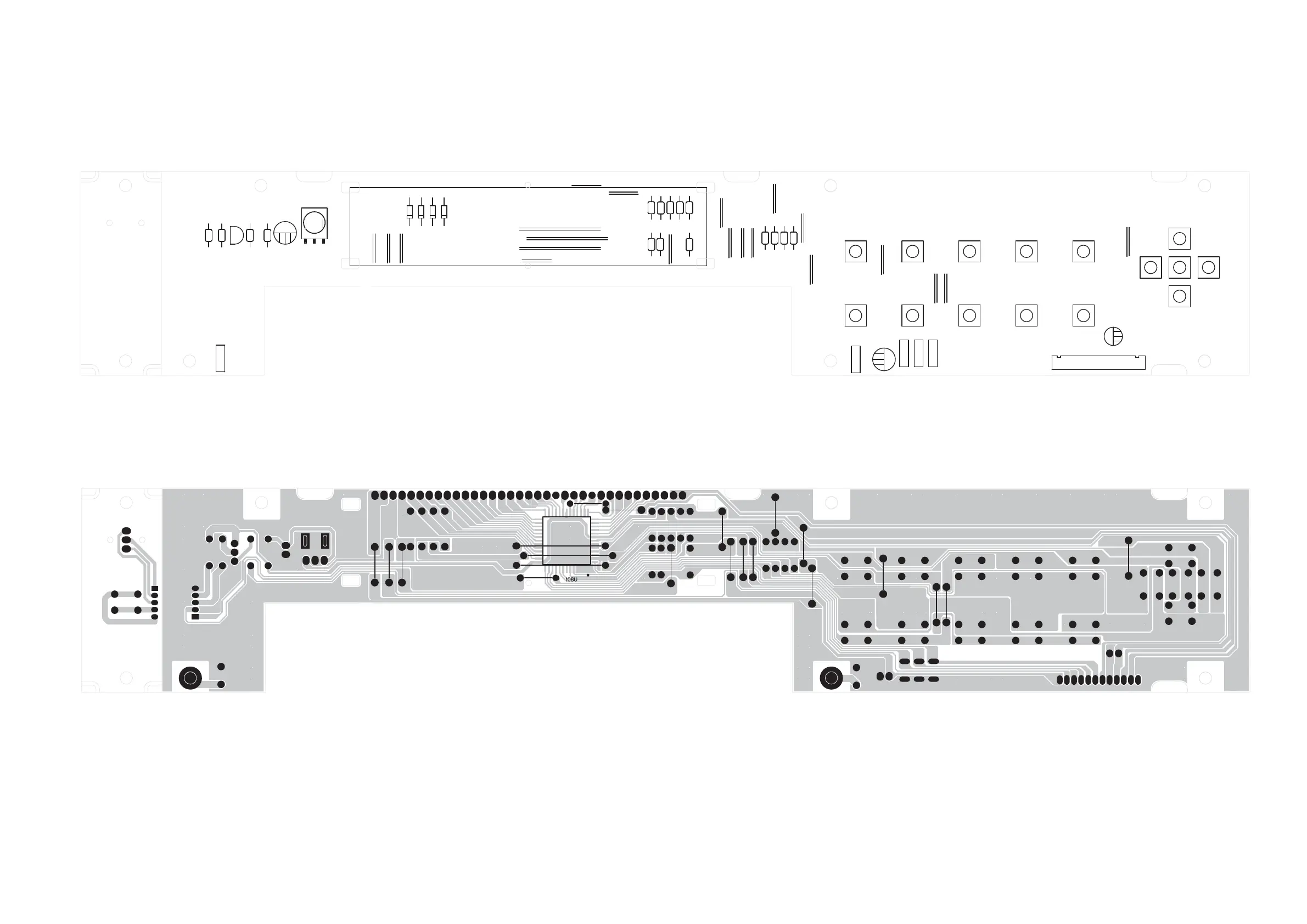

2.KEY P.C.BOARD
S813
S812 S815
S803
W808
HS4-T585_B008-VM1.0-PWR SWITCH/LED
W805
JP803
JP802
C800
S800
W807
W806
W801 W802
W803
U802
U800
D802
W804
D803 D805 D804
D800
R805
R800
Q800
R806
R819
C803
S802 S804 S805 S808 S810
W812 W813 W814
R811
R810 R809
C801
S801
R808
W815
R817 R818 W810 R807
J801
S809 S811
C808
W821
S814
C804
W818
S807
C805 C806 C807
W819 W820
S806
HS4-T585_B008-VM1.0-FPP
R816 R812 R815
W809
R814 R813 W811
W817
W816
TOP VIEW
BOTTOM VIEW
