Montagestelle des Berührungsmoduls und Montageverfahren
• DasBerührungsmodulwirdnichtimFreienverwendetundnichtaneinemOrtmitdirektem
Sonnenlicht oder wo starkes Licht auf die Bildschirmoberfläche trifft. Beim Betrieb in heller
Umgebung, wie neben einem Fenster, nahe einer Glühlampe oder einer Halogenlampe, wird
viel Infrarotlicht ausgestrahlt, was eine Fehlfunktion verursachen kann.
• MontierenSiedasBerührungsmodulaneinemBildschirm,dessenOberflächenabweichung
innerhalb von 8 mm liegt. Wir empfehlen für einen problemlosen Betrieb die Nutzung eines
Bildschirms, dessen Oberflächenabweichung innerhalb von 3 mm liegt.
• DieverwendbareBildschirmgrößedesBerührungsmodulsreichtvon60”bis100”.

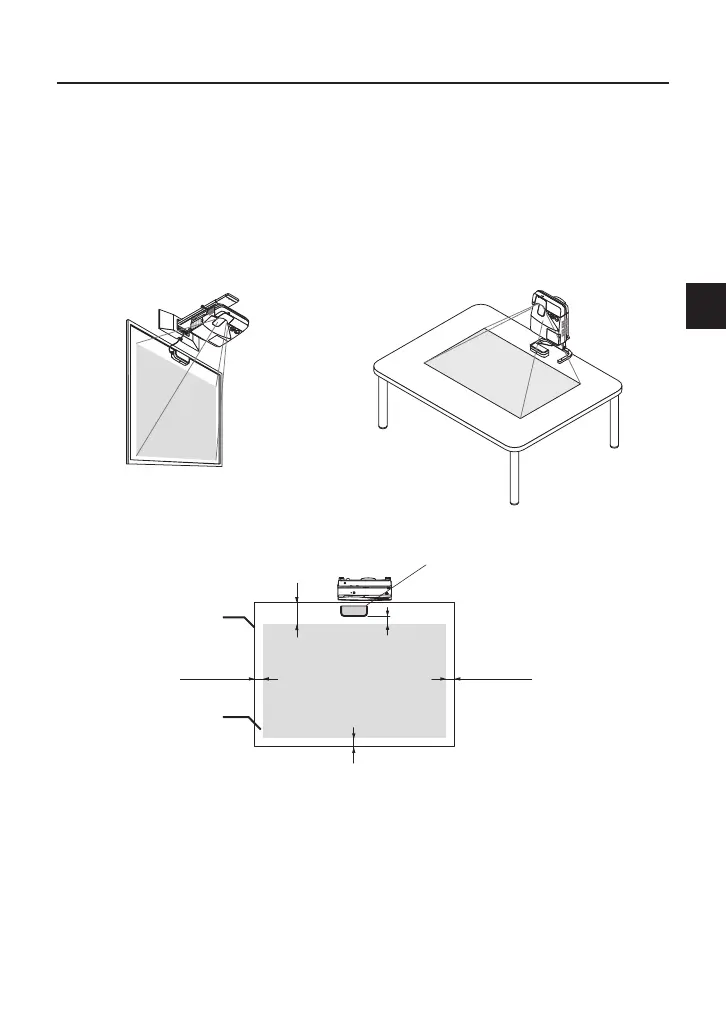

• InstallierenSiefürdieNutzungdesBerührungsmodulsdenProjektormiteinerWandhalterung,
einer Deckenhalterung oder Tischhalterung. Wenn der Projektor auf einem Tisch installiert
wird, kann das Berührungsmodul nicht verwendet werden.
• MontierenSiedasBerührungsmodulanderPosition,dieindernachfolgendenAbbildungdar-
gestellt ist, und berücksichtigen Sie die Bildprojektionsfläche.
Berührungsmodul
Über 100 mm/4 Zoll
Bildschirm
Projektionsfläche
Über 25 mm/1 Zoll
Über 25 mm/1 Zoll
Über 25 mm/1 Zoll
25 mm - 100 mm
*
/1-4 Zoll
* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu mon-
tieren.
• NutzenSiezurBefestigungdesBerührungsmodulsdenintegriertenMagnetenoderimHandel
erhältliche Schrauben.
• BereitenSiefürimHandelerhältlicheSchraubenzwei(2)SchraubenmiteinemNenndurch-
messer von 3 mm vor. Wählen Sie eine für Ihre Umstände geeignete Schraube.
