NEC 424 - 5 Montare Il Modulo a Sfioramento Sulla Parte Superiore; Dello Schermo

ITA-9
5. Montare il modulo a sfioramento sulla parte superiore
dello schermo
• Imagnetiintegratisonocaricatisullatoposterioredelmoduloasfioramentocomeimposta-
zione predefinita di fabbrica. Non è necessario fissare il modulo a sfioramento tramite viti su
uno schermo o su una lavagna bianca che attrae i magneti.
• Perutilizzareilmoduloasfioramentosuunoschermoounalavagnabiancachenonattragga
i magneti, rimuovere il magnete integrato dal lato posteriore del modulo a sfioramento e fis-
sare il modulo a sfioramento con viti disponibili in commercio.
• Utilizzarevitidisponibiliincommercio(2pezzi)condiametronominale3mm.Predisporre
bulloni che siano adatti alle circostanze.
• Proiettareloschermodiregolazionenelprogrammasoftware.Lalineadiregolazionedella
posizione centrale dovrebbe essere visualizzata. Allineare questa con la linea centrale sul mo-
dulo a sfioramento.
• Fareriferimentoapagina5circaleproceduredimontaggiodelmoduloasfioramentotramite
l’unitàdimontaggiodellaproiezionedatavolo.
Nota:
• NoncollegareilcavoUSBprimadimontareilmoduloasoramentosulloschermo.

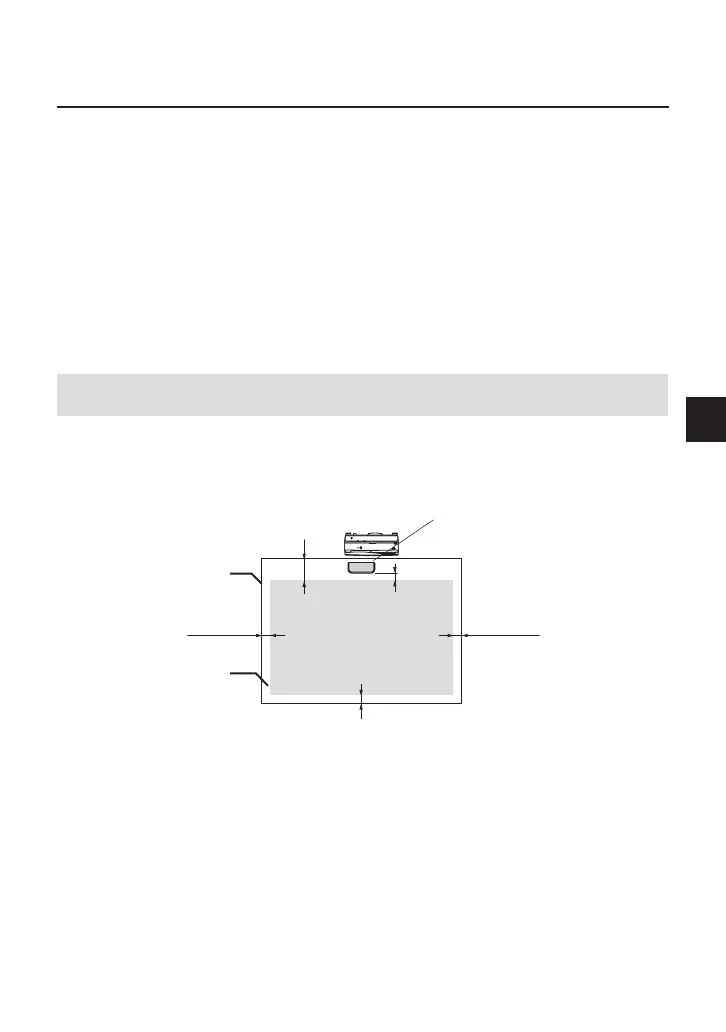

[1] Stabilire la posizione in cui montare il modulo a sfioramento facendo riferimento
all’immagineseguente.
Modulo a sfioramento
Oltre 25 mm / 1 pollice
Oltre 25 mm / 1 pollice
25 mm - 100 mm
*
/ 1 - 4 pollici
Oltre100 mm / 4 pollici
Schermo
Area di proiezione
Oltre 25 mm / 1 pollice
* Prestare attenzione a montare senza tagliare la luce di proiezione.
[2] Montare il modulo a sfioramento sullo schermo.
Montaggio tramite magneti incorporati
• Posizionareillatoposterioredelmoduloasfioramentosulloschermoosullalavagnabiancapoi-
ché il modulo a sfioramento ha magneti incorporati sul suo lato posteriore come impostazione
predefinita di fabbrica.
• Incasodimontaggiodelmoduloasfioramentotramiteimagnetiincorporati,adottarelecontro-
misure necessarie per evitare che cada. Predisporre il cavo di sicurezza Kensington disponibile in
commercio e collegarlo alla fessura di sicurezza sul modulo a sfioramento.
