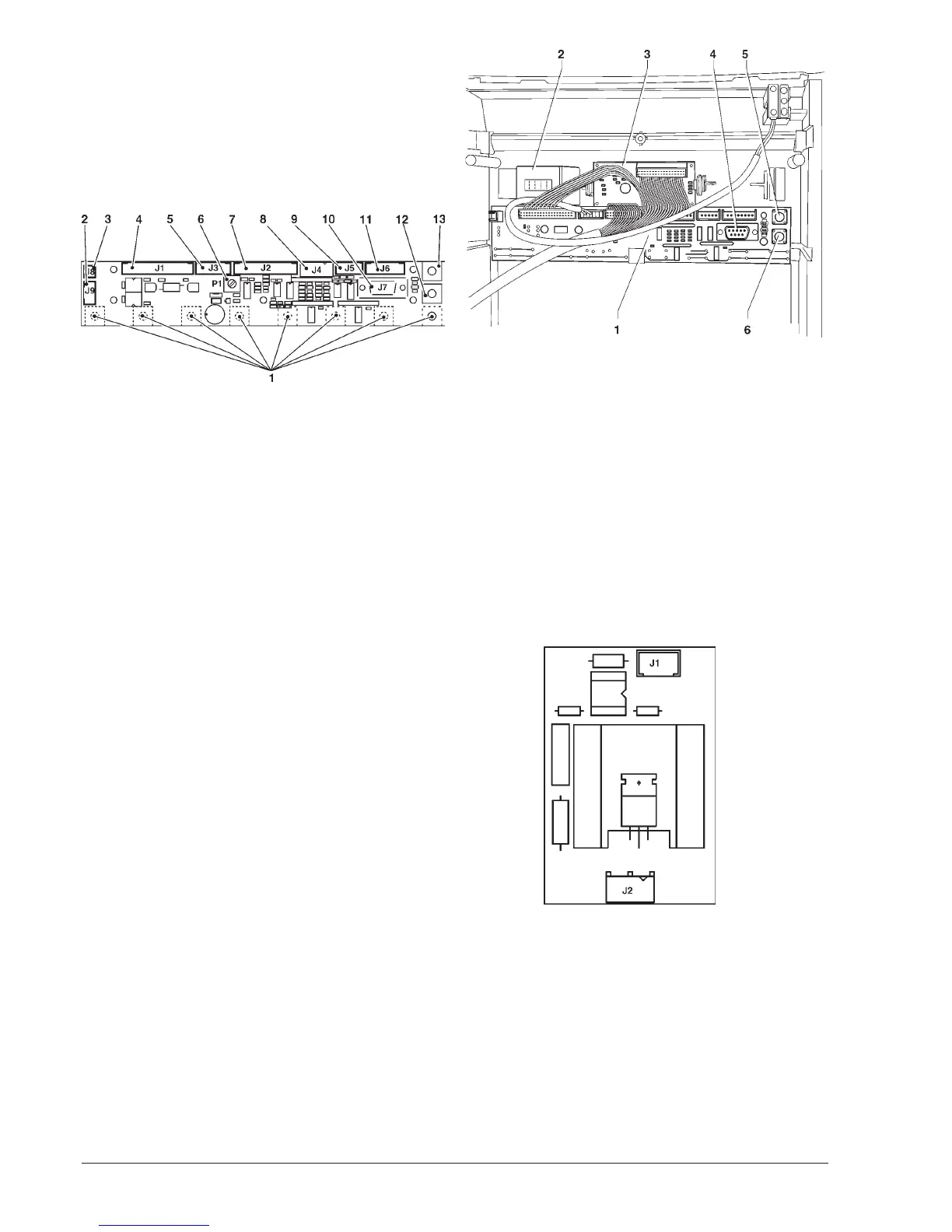

Fig. 29
1 - Touches de sélection
2 - Non utilisé
3 - Vers le compteur de coups mécanique (en option)
4 - Vers la carte exécutions/UCT
5 - Input
6 - Trimmer réglage afficheur
7 - Vers l’afficheur
8 - Validateurs 12 Vdc
9 - Non utilisé
10 - Prise sérielle RS232
11 - Non utilisé
12 - Touche entrée programmation
13 - Touche lavage
Fig. 30
1 - Carte touches
2 - Support compteur de coups mécanique
3 - Carte afficheur
4 - Prise sérielle RS232
5 - Touche lavage
6 - Touche entrée programmation
Fig. 31
CARTE TOUCHES-POUSSOIRS
Cette carte commande le display alphanumérique, les
touches de sélection et le touche de programmation (voir
fig. 29).
Elle supporte les connecteurs des monnayeurs et la porte
d'imprimante.
CARTE DE COMMANDE CHAUDIERE
Cette carte (voir fig. 31) contrôle l'activation de la résis-
tance de la chaudière.
