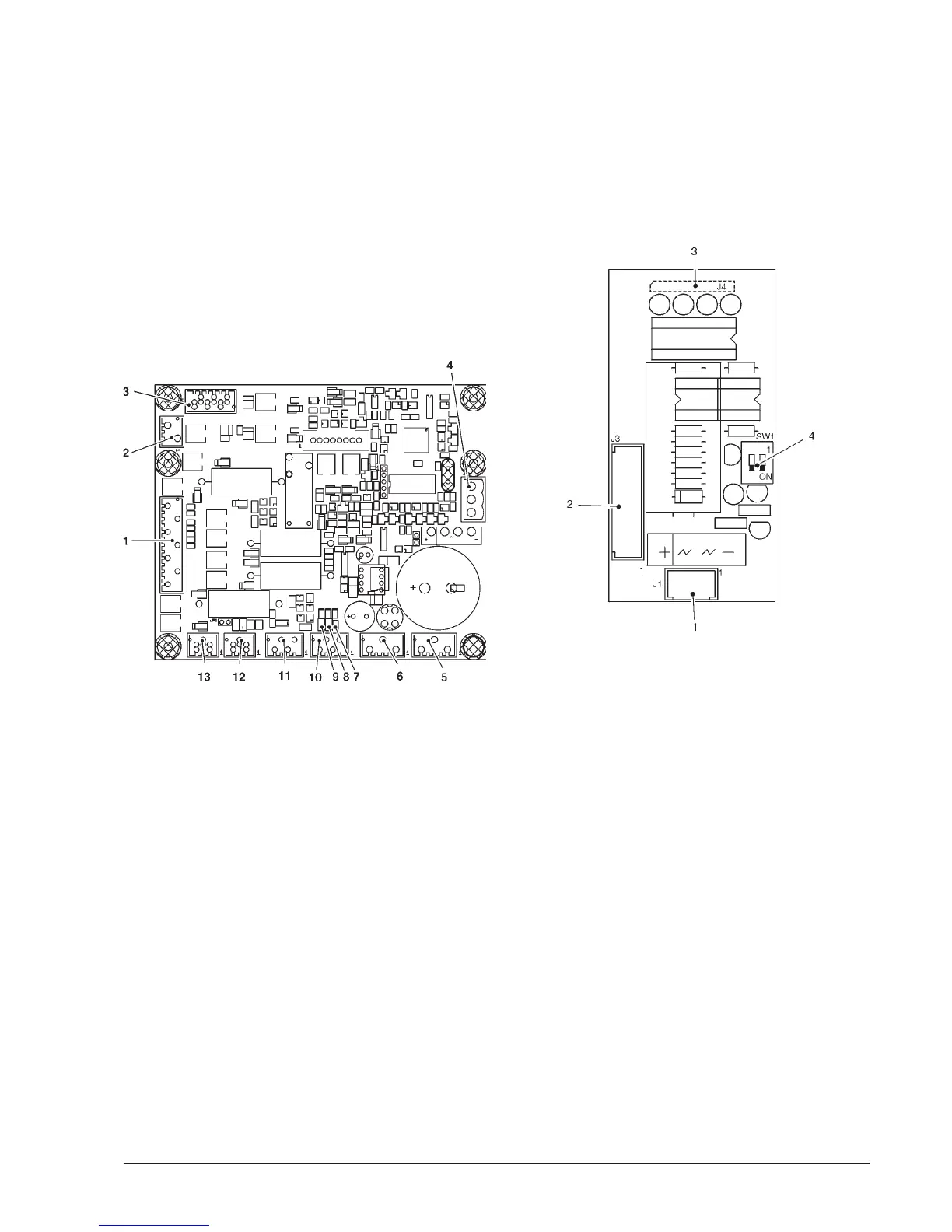

Fig. 32
1 - Vers le groupe Sigma brewer
2 - Non utilisé
3 - MDFB et EVDEV
4 - Alimentation carte 24 Vac
5 - Non utilisé
6 - Non utilisé
7 - LED vert +5V
8 - LED vert 34 Vdc variables
9 - LED vert 34 Vdc
10 - Micro présence cuvette
11 - Micro présence cuvette
12 - Can bus avec carte exécutions
13 - Can bus avec carte exécutions
CARTES CONTRÔLE SIGMA BREWER
Cette carte, située à l’arrière de l’appareil (voir fig. 32)
pourvoit à élaborer les informations provenant du groupe
infuseur et en contrôle le fonctionnement.
La carte gère aussi la distribution du produit frais et
l’électrovanne déviatrice de flux bec/conduit externe.
La tension à 24 Vca nécessaire au fonctionnement de la
platine est fournie par le transformateur qui est protegé par
un fusible de 800 mA T sur le primaire et de 3,15 A T sur
le secondaire; la tension est redressée et stabilisée
directemente par la carte.
- Le LED vert (7) signale la présence de + 5 V;
- Le LED vert (8) signale la présence de 34Vdc variables
- Le LED vert (9) signale la présence de 34Vdc.
Fig. 33
1 - Alimentation (MDB BDV)
2 - Vers le système de paiement (avec câblage approprié)
3 - Vers la carte contrôle
4 - Minidip configuration système de paiement
OFF = Executive/BDV
ON = MDB
CARTE EXPANSION
SYSTÈMES DE PAIEMENT
Cette carte (voir fig. 33) est fournie avec le kit de montage
des systèmes de paiement “change giver” ou “cashless”.
Elle doit être connectée à la carte de contrôle au moyen du
connecteur prévu à cet effet.
En fonction du protocole de communication employé par le
système de paiement, les deux minidips devront être
placés sur OFF (Executive) ou sur ON (MDB).
