NeoPAC
- 11 -

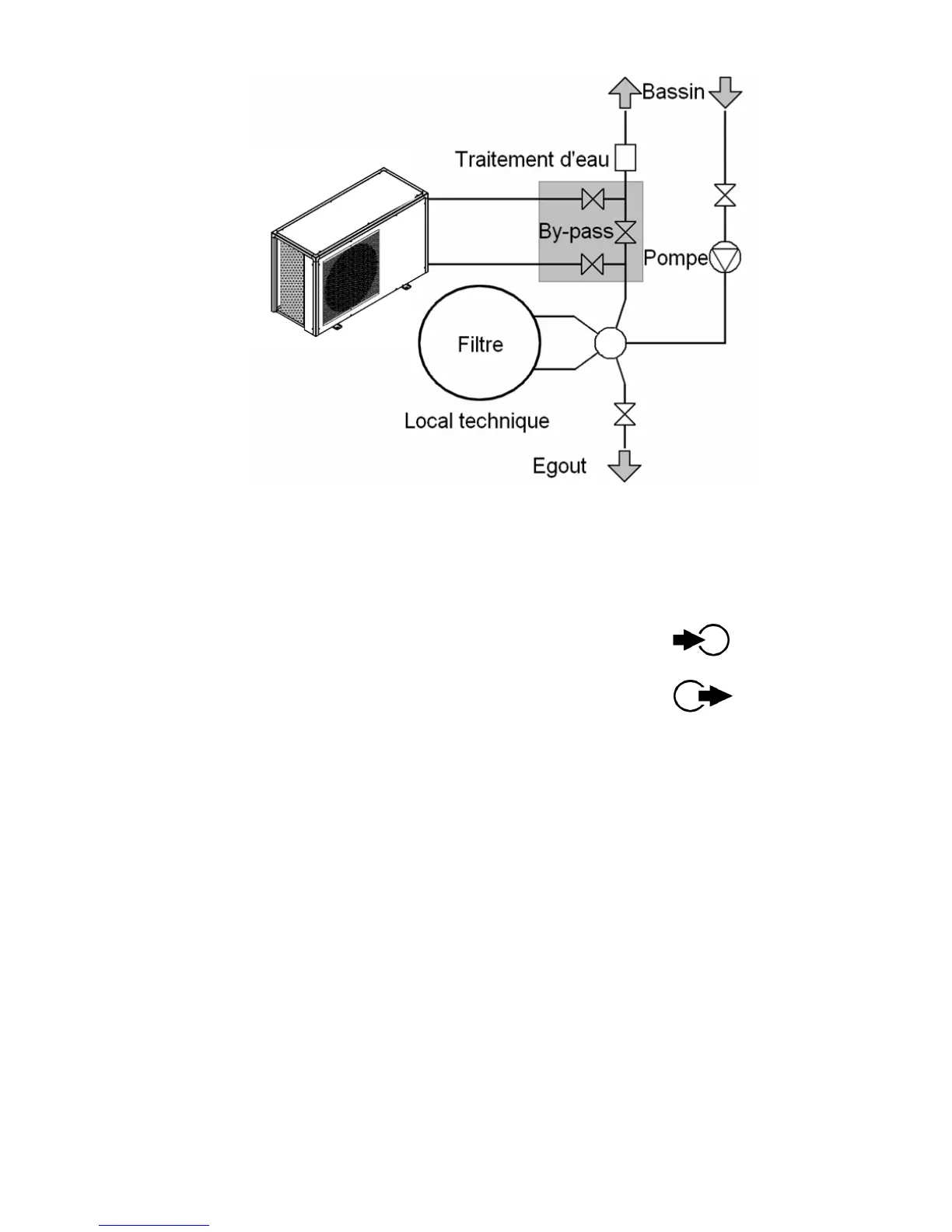

Si votre installation est équipée avec un traitement avec adduction de produits (chlore, brome,
sel, ...) le by-pass doit être installé avant le traitement de l'eau avec un clapet anti-retour entre
le by-pass et le traitement d’eau.
Les entrées et sorties sont prévues pour être raccordées avec du tube PVC pression (piscine)
Ø50 mm rigide, à coller directement sur les demi raccords union fournis.
L’arrivée d’eau se raccorde à la connexion indiquée par le symbole :
La sortie d’eau se raccorde à la connexion indiquée par le symbole :
Les tuyaux doivent impérativement être placés avec une fixation au mur ou un support de
maintien, afin que le poids du by-pass et des tubes ne soit pas uniquement supporté par les
connexions pompe à chaleur !
