– 34 –

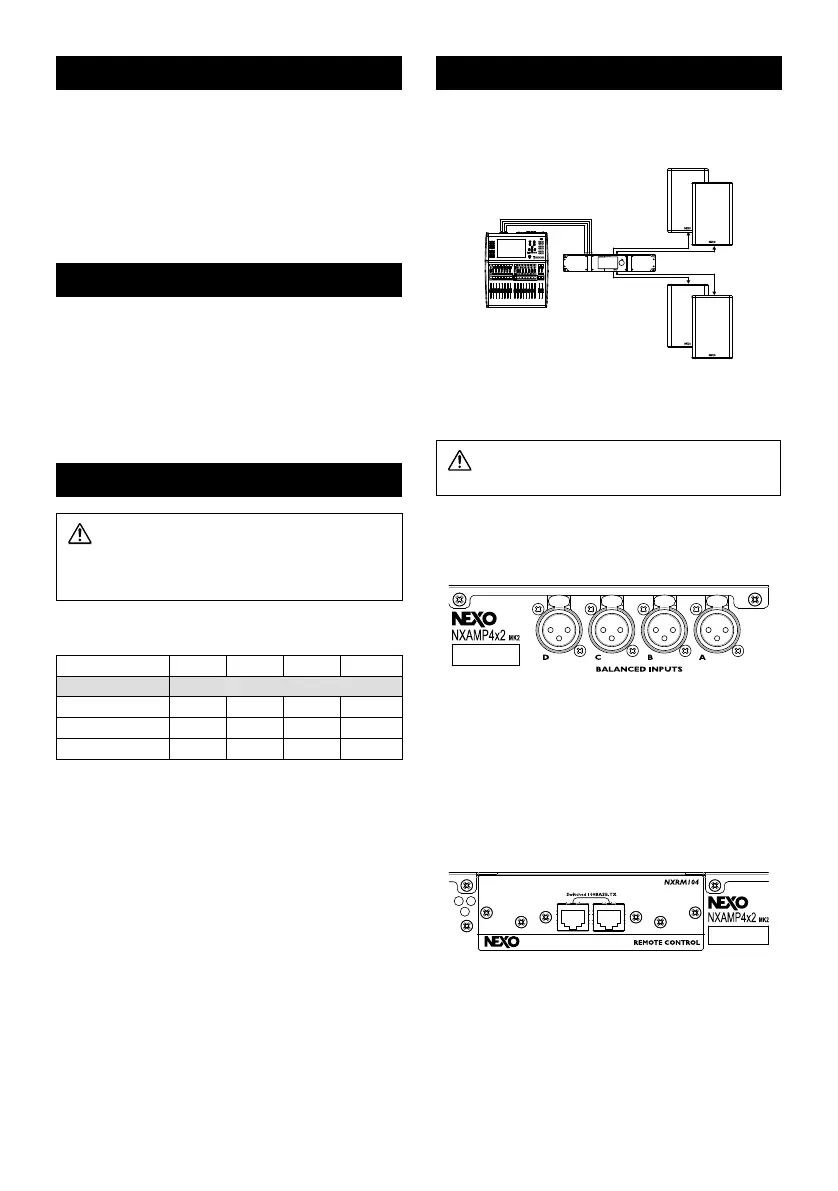

NXAMPmk2 소개
본 문서는 NXAMPmk2 설명서입니다. 시간을 할애하여 본 설명서를 읽어
보면서 기기 설치 방법을 배워보시기 바랍니다.
NXAMPmk2는 NEXO 스피커 제품군에 완벽하게 일치하도록 개발된
다양한 4채널 구동 TD 컨트롤러입니다.
TD 컨트롤러는 음향 성능을 강화하고 NEXO 스피커를 보호하기 위해
고안된 매우 정교한 오디오 처리 장치로, 이 프로세서에는 4채널 파워 앰프
가 결합되어 있습니다.
랙 설치
NXAMPmk2는 적절한 랙 장치에 설치되어야만 전면 및 후면 장착 구멍을
사용하여 앰프의 기계적인 손상을 방지할 수 있습니다. 장착 구멍을 사용
해 후면을 고정하지 못하는 경우, 하단의 상용 금속 부속품을 사용해
NXAMPmk2의 후면을 지지할 수 있습니다.
NXAMPmk2의 경우 앞쪽에서 뒤쪽으로 공기가 유동합니다. 따라서, 기류
방향이 모두 같은 DTDAMP(DTD 컨트롤러 내장), 1세대 NXAMP 및
NXAMPmk2를 동일한 랙에 혼합 설치할 수 있습니다.
스피커 케이블 선택
경고
파워 앰프 출력 단자에는 높은 전압이 존재할 수 있으
므로, NEXO 스피커에 NXAMPmk2를 연결할 경우에는 최소한
NEC(미국전기규격) UL13 CL3(300V 미만) 배선 케이블을 사용
하십시오.
스피커 케이블에서 전원 및 감쇠 계수 손실을 최소화하려면 아래 표에서
적절한 와이어 게이지를 사용하십시오.
부하 임피던스(Ω) 2 2.6 4 8
케이블 단면 최대 길이(m) (ft)
2.5 mm²(AWG #13)
20 (66) 28 (92) 40 (130) 80 (260)
4mm²(AWG #11)
32 (105) 40 (130) 64 (210) 128 (420)
6mm²(AWG #9)
48 (160) 64 (210) 96 (315)
192 (630)
오디오 입력 및 출력 연결
음향기기 계통에 통합하는 방법
음향기기 계통 중 NEXO 스피커 바로 앞, 일반적으로 믹서 또는 매트릭스
출력에 NXAMPmk2를 배치합니다.
NXAMPmk2의 오디오 입력은 믹서 오디오 출력에 연결되며 NXAMPmk2
의 전원 출력은 NEXO 스피커에 연결됩니다.
경고
본체에서 기기를 분리한 다음 케이블을 연결하거나 분리
하십시오.
NXAMPmk2 오디오 입력 연결
후면 패널의 암 XLR3 커넥터를 사용하여 일반적으로 오디오 믹서 출력
에서부터 밸런스 아날로그 입력 신호를 연결합니다.
미터링을 포함하여 아날로그 입력에 NXAMPmk2를 원활하게 연결할
수 있도록 디지털 미터링 장치(참조 DMU)가 제공됩니다.
NXAMPmk2 후면 패널의 중앙에 위치한 확장 슬롯을 통해, 기본 네트
워크 기반 원격 제어 카드를 디지털 오디오 입력 및 네트워크 원격 제어
카드로 교체할 수 있습니다.
기록 시에는 AES/EBU, Ethersound™ 및 Dante™ 디지털 오디오 형식
이 확장 보드를 통해 지원됩니다.
STP(차폐 연선) 케이블을 사용하여 전자기 간섭을 방지하십시오. 전도
성 테이프 등으로 플러그의 금속 부분을 STP 케이블 실드와 연결하여
전기가 통하게 하십시오.
일반 설치
