– 35 –

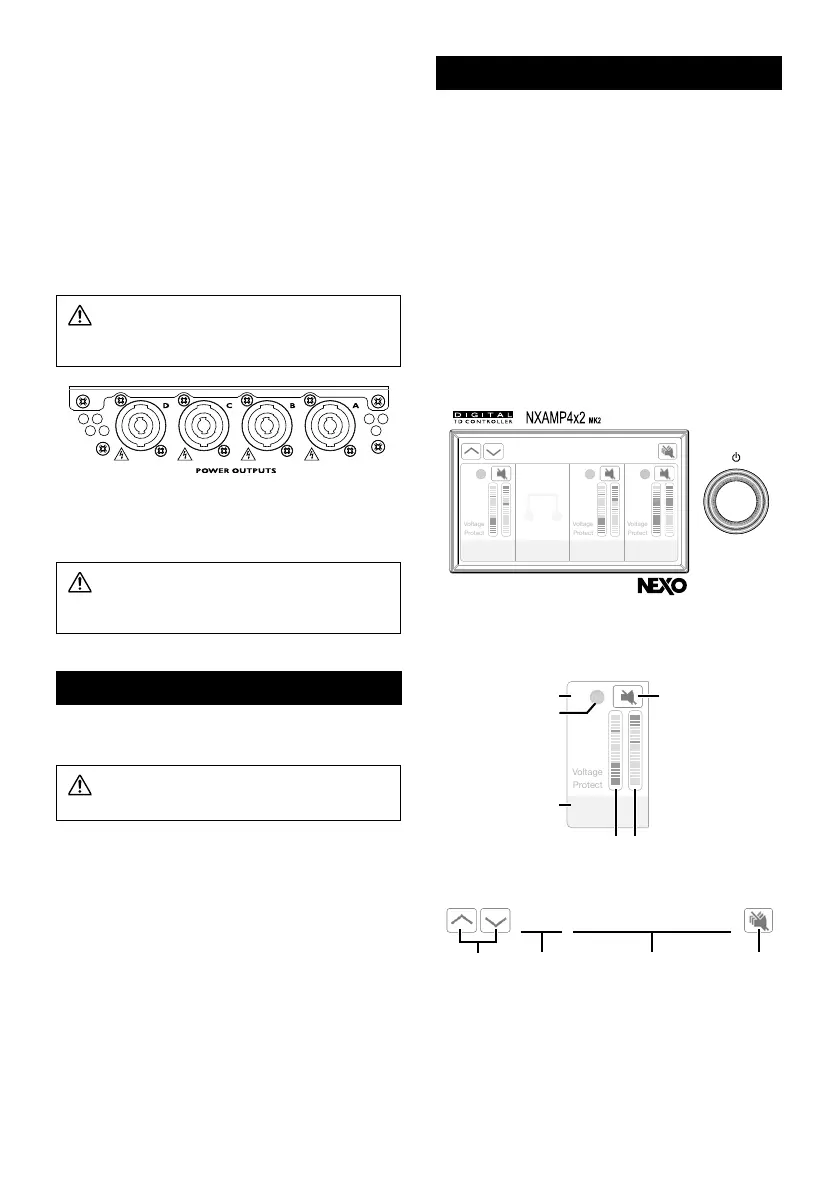

NXAMPmk2 전원 출력 연결
NXAMPmk2는 4개의 NL4 출력을 사용하여 스피커를 연결합니다. 핀
아웃은 다음과 같습니다.
• NL4 A 1+/1- 및 NL4 B 2+/2-의 앰프 CH1 출력
• NL4 B 1+/1- 및 NL4 A 2+/2-의 앰프 CH2 출력
• NL4 C 1+/1- 및 NL4 D 2+/2-의 앰프 CH3 출력
• NL4 D 1+/1- 및 NL4 C 2+/2-의 앰프 CH4 출력
NXAMPmk2 출력은 쌍으로 연결할 수 있습니다. 브리지 모드에서는
앰프를 사용할 수 있는 전용 출력이 없습니다. 항상 다음 핀 아웃을 통해
연결하십시오.
• NL4 A 1+/1- 및 NL4 B 2+/2-의 앰프 CH1 & CH2 (브리지) 출력
• NL4 C 1+/1- 및 NL4 D 2+/2-의 앰프 CH3 & CH4 (브리지) 출력
경고
브리지 모드에서 사용할 경우 높은 전압이 존재할 수
있으므로 사용하지 않은 핀을 출력 NL4에 접촉 또는 단락시키지
마십시오.
NEXO 스피커에 NXAMPmk2를 원활하게 연결할 수 있도록 디지털 패칭
장치(DPU)가 제공됩니다.
NXAMPmk2에 연결하기 전에 스피커 임피던스를 확인하십시오.
경고
NXAMPmk2는 4채널 모드에서는 2Ω까지의 출력 부하
를 통해 작동하지만 브리지 모드에서는 4Ω까지의 출력 부하를 통해
작동합니다.
본체 연결
고효율 활성 PFC(역률 보정) 시스템 덕분에 NXAMPmk2는 100~240V
의 범위(모두 50~60Hz)로 본체와 연결할 수 있습니다.
경고
연결하기 전에 로컬 본체 값을 확인하여 NXAMPmk2
의 요구에 적합한지 확인하십시오.
NXAMPmk2 모델 및 연결된 부하에 따른 NXAMPmk2의 본체 전원 요건
을 파악하려면 본 설명서의 사양 페이지를 참조하십시오.
본체 연결은 표준 Powercon 20 커넥터를 통해 이루어집니다.
NXAMPmk2 설정
전면 패널 설명
NXAMPmk2에는 4.3인치 컬러 터치스크린 디스플레이와 주변 백라이트
가 점등되는 누름식 회전 인코더가 장착되어 있습니다.
• 대형 터치스크린은 앰프 설정 및 상태를 표시할 때 사용됩니다. 위/
아래 화살표 위쪽에서 메뉴를 탐색하고 파라미터 조정 영역을 선택
하여 이에 따라 인코더를 돌릴 수 있습니다. 필요하면 인코더를 눌러
값을 확정합니다.
• 선택한 파라미터가 없는 경우 인코더를 눌러 옵션 메뉴를 실행합니다.
인코더를 돌려 옵션을 선택하거나 뒤로 버튼을 눌러 메인 메뉴로 다시
이동합니다.
• 옵션 모드에 대한 자세한 내용은 NXAMPmk2 사용설명서를 참조
하십시오.
NXAMPmk2 시동
NXAMPmk2 설정은 간단합니다. 모든 배선이 완료되고 본체가 준비되면
인코더의 주변 백라이트가 서서히 밝아집니다. 시스템이 부팅될 때까지
이 인코더를 길게 누릅니다.
Y001
NXAMP4x2mk2-123456
1
S118 OM
30-120
2 3
M28 LF MAIN
120-900
4
M28 HF MAIN
900-20k
이 메인 화면은 각 채널의 스피커 내장 설정(1), 출력 미터(전압 (2) 및
보호 수준(3), 음소거 버튼(4), 채널 번호(5) 및 출력 전류/보호(6)
표시등을 나타냅니다.
1
S118 OM
30-120
1
5
2 3
6
화면 상단에는 메뉴 탐색 버튼(7), 장치 ID(8), 장치 이름(9) 및 전체
음소거 버튼())이 표시되어 있습니다.
NXAMP4x2mk2-123456
7 )8 9
