22 - TEMPLATE FOR INSTALLATION (2)
%HFTQD+ 8.433$,/+ 3$

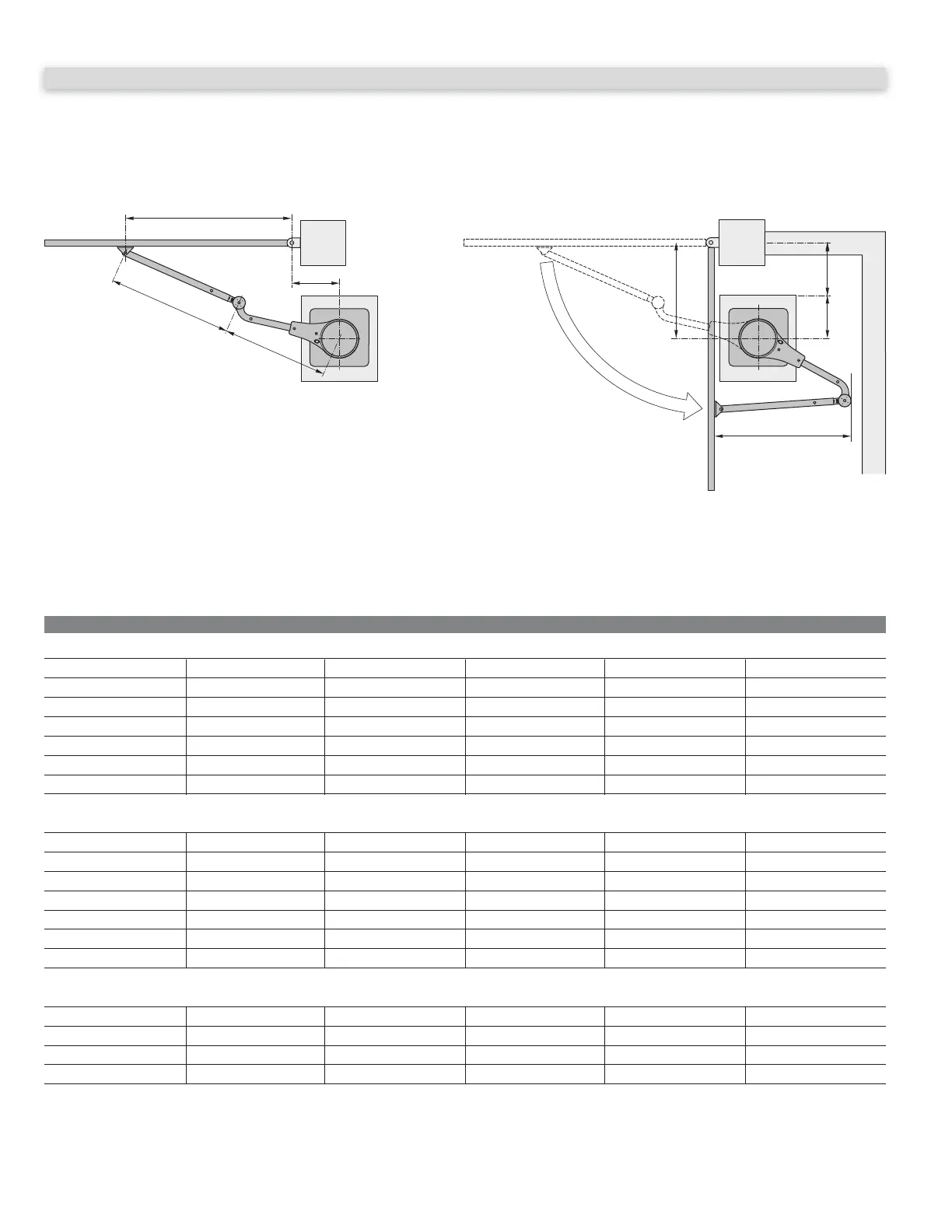

Installation layout
E
A
B
C
10”10”
D
HINGE CENTER
LONG ARM
SHORT ARM
OUT
IN
CONCRETE PAD
OUT
IN
DISTANCE
WALL
DISTANCE
MINIMUS
Chart A (90°)
A B C D E Distance
51” std std 40 11 42-¾”
52-⅞” std std 37 11 42-¾”
54-½” std std 34 11 42-¼”
55-¾” std std 31 11 42-¾”
57” std std 28 11 41”
59-½” std std 20 11 39-½”
Chart B (90°)
A B C D E Distance
48” std std 40 14 40-⅛”
50” std std 37 14 42-⅛”
51-½” std std 34 14 42-¾”
52-¾” std std 31 14 42-¾”
54” std std 28 14 42-¼”
56-½” std std 20 14 41-½”
Chart C ( > 90°)
A B C D E Ang
53” std std 20 16 100
53-
13/16
” std std 20 21 110
50” std std 20 28 120
Table 3
