PORTUGUÊS_
13
O exemplo abaixo mostra
a ligação de 2 sirenes.
O exemplo abaixo mostra
a ligação de apenas 1
sirene.
ATENÇÃO:
Utilize no máximo duas sirenes piezo
elétricas de 115dB.
PT

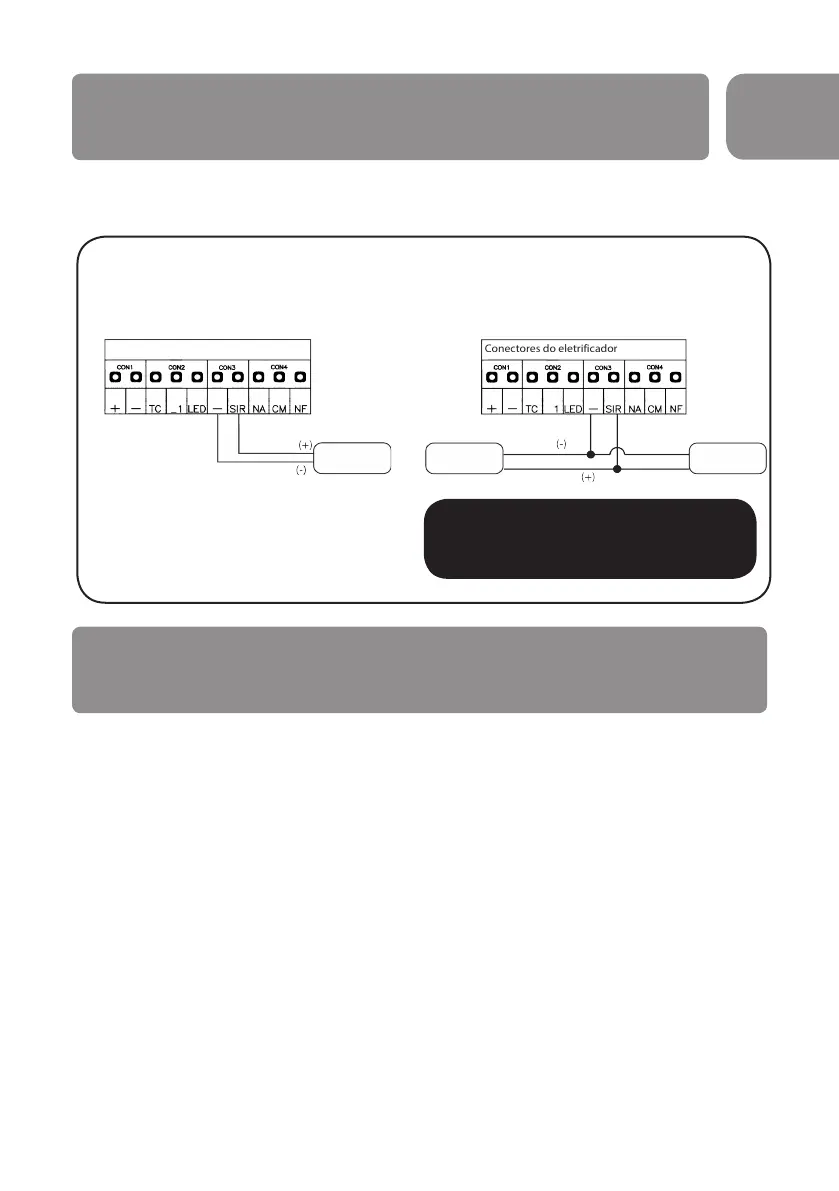

INSTALAR SIRENE
13
Siga os esquemas de ligações abaixo para instalar 1 ou 2 sirenes.
Conectores do eletrificador
S
Conectores do eletrificador
S
Fio
vermelho
Sirene Sirene1 Sirene2
Fio preto
Fio vermelho
Fio preto
RELÉ AUXILIAR
14
O relé auxiliar é acionado sempre que houver um disparo do sistema
e seu tempo de acionamento é o mesmo tempo programado para o
disparo da sirene. Porém, esse relé não gera beep de arme e desarme,
ou seja, é ideal para interligar o eletricador com centrais monitoradas.
Também pode ser utilizado para acionamento de sirenes em locais onde
o beep de arme e desarme não pode ser utilizado.
Note no exemplo abaixo que o Relé irá funcionar como um interruptor,
chaveando a rede elétrica e acionando a carga instalada, que no caso
abaixo é uma lâmpada mas pode ser outro dispositivo qualquer. Para
ligar dispositivos 12V como sirenes, basta usar uma fonte de 12V ao
invés da rede elétrica convencional.
