IT
Italiano – 17

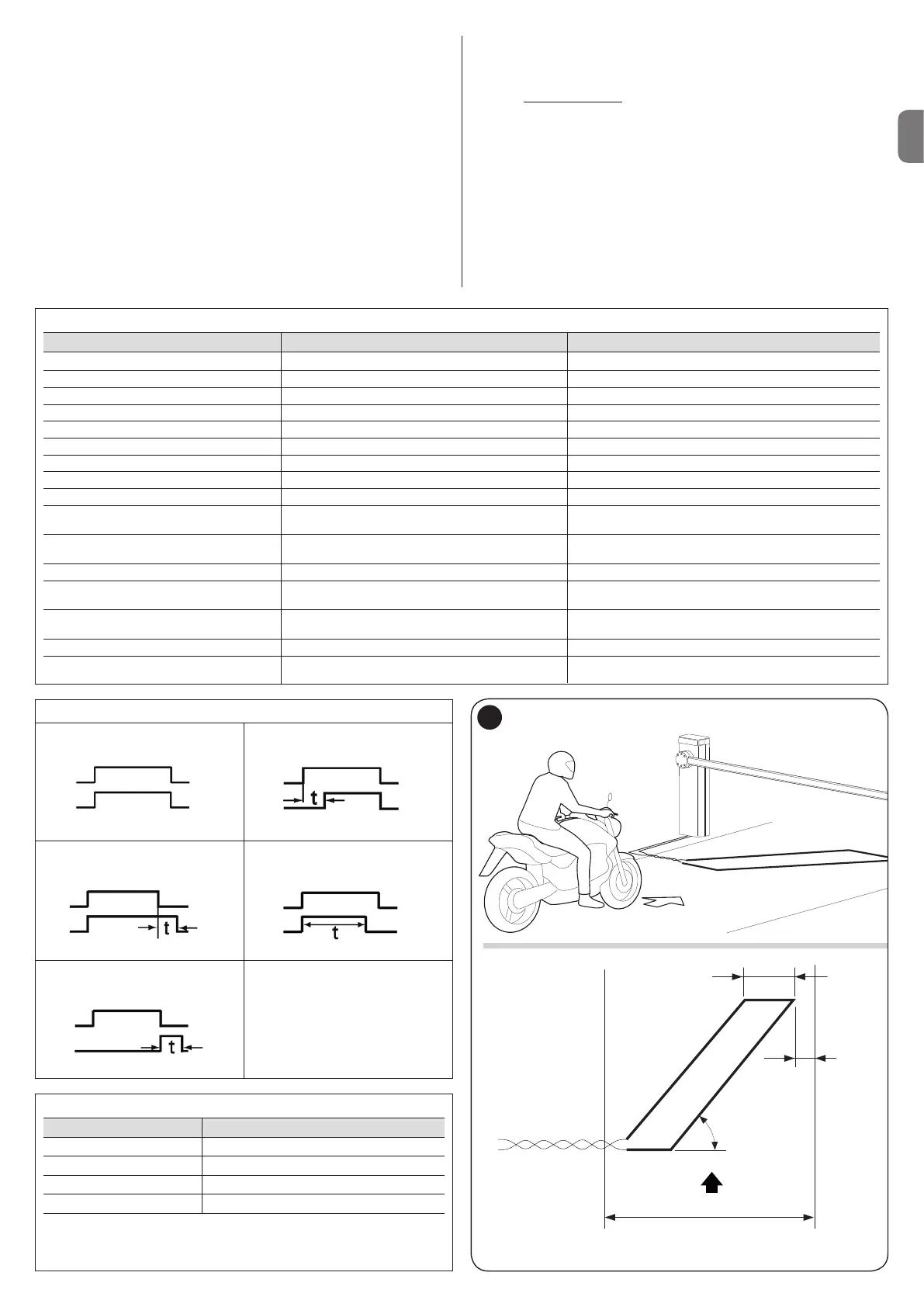

G
approssimativamente 0,8 m
Senso di marcia
0,2 m
Carreggiata
45°
rettangolare, da posizionare a 45° rispetto alla carreggiata predisposta per il
passaggio di biciclette e moto (fig. G). Nota – Si consiglia di tagliare gli angoli
a 45° della traccia sul pavimento per evitare di rompere il cavo.
• IMPORTANTE – PER EVITARE INTERFERENZE, I CAVI DI COLLEGA-
MENTO DELLA SPIRA DEVONO ESSERE INTRECCIATI ALMENO 20
VOLTE AL METRO E NON DEVONO ESSERE PRESENTI GIUNZIONI.
Nel caso fosse necessario prolungare il cavo, saldare i conduttori e sigillarli
con della guaina termo restringente. La lunghezza del cavo twistato deve
essere inferiore a 20 m.
01. Dopo aver determinato la dimensione della spira, ricavare un solco nel
pavimento di larghezza = 8 mm e di profondità = 30-50 mm (fig. H);
02. Pulire il solco e inserire la spira, cercando di compattarla in modo da evita-
re che si muova;
03. Eseguire il numero di giri della spira in base al perimetro, come indicato
nella Tabella 17: utilizzare un cavo unipolare di rame isolato da 1.5 mm
2
(fig. H);
04. Prima di sigillare il solco, verificare che il valore della spira induttiva sia
compreso tra 100 e 400 uH oppure, tramite il programmatore Oview, veri-
ficare che il valore della frequenza misurata (Parametro “Frequenza Loop”)
sia compreso tra 30 e 90 KHz;
05. Coprire la spira con della sabbia per proteggerla e poi sigillare il solco con
bitume o resina per esterni (fig. H). Attenzione! – La temperatura del sigil-
lante non deve superare la temperatura massima ammessa per l’isolamen-
to del cavo perchè altrimenti potrebbe verificarsi una perdita di isolamento
verso terra.
06. I cavi elettrici devono essere collegati ai morsetti Loop1 (fig. I) e Loop2
(fig. L). Il morsetto Loop2 presenta 2 possibilità di collegamento (fig. L); in
base al tipo di connessione usata, varia la frequenza di lavoro della spira.
Attenzione! – Se la spira Loop1 è posizionata vicino alla spira Loop2 ed
entrambi lavorano alla stessa frequenza (o quasi), potrebbero essere gene-
rate delle interferenze; in questo caso, è necessario cambiare il collega-
mento al morsetto Loop2.
TABELLA 16
1
spira
relè
spira
relè
2
spira
relè
3
spira
relè
4
spira
relè
5
TABELLA 17
Perimetro della spira Numero di giri da eseguire
2 – 4 m 6
4 – 7 m 5
7 – 12 m 4
superiore a 12 m 3
Nota – Se nel luogo di posizionamento della spira, sotto la pavimentazio-
ne, sono presenti eventuali armature in metallo, l’induttività della spira viene
ridotta. In questo caso, occorrere aggiungere 2 giri all’avvolgimento del cavo
TABELLA 15
Funzione Valori Default
Sensibilità loop 1 10 – 100% 90%
Sensibilità loop 2 10 – 100% 90%
Alimentazione loop on – off on
Attiva loop 1 on – off on
Attiva loop 2 on – off on
Modo funzionamento loop 1 selezionabile apre
Modo funzionamento loop 2 selezionabile apre
Tempo permanenza spira 1 2 – 20 = sempre 20 = sempre
Tempo permanenza spira 2 2 – 20 = sempre 20 = sempre
Funzione uscita 1, 2, 3:
Attiva out (1,2,3) per loop 1 selezionabile off
Funzione uscita 1, 2, 3:
Attiva out (1,2,3) per loop 2 selezionabile off
Calibrazione [eseguita anche all’avvio] on – off
Modo di attivazione* loop 1: 1 – 5 1
Tempo loop 1 0 – 25 s 2s
Modo di attivazione* loop 2: 1 – 5 1
Tempo loop 2 0 – 25 s 2s
Visualizza frequenza spira 1 0 – 100000 -
Visualizza frequenza spira 2 0 – 100000 -
