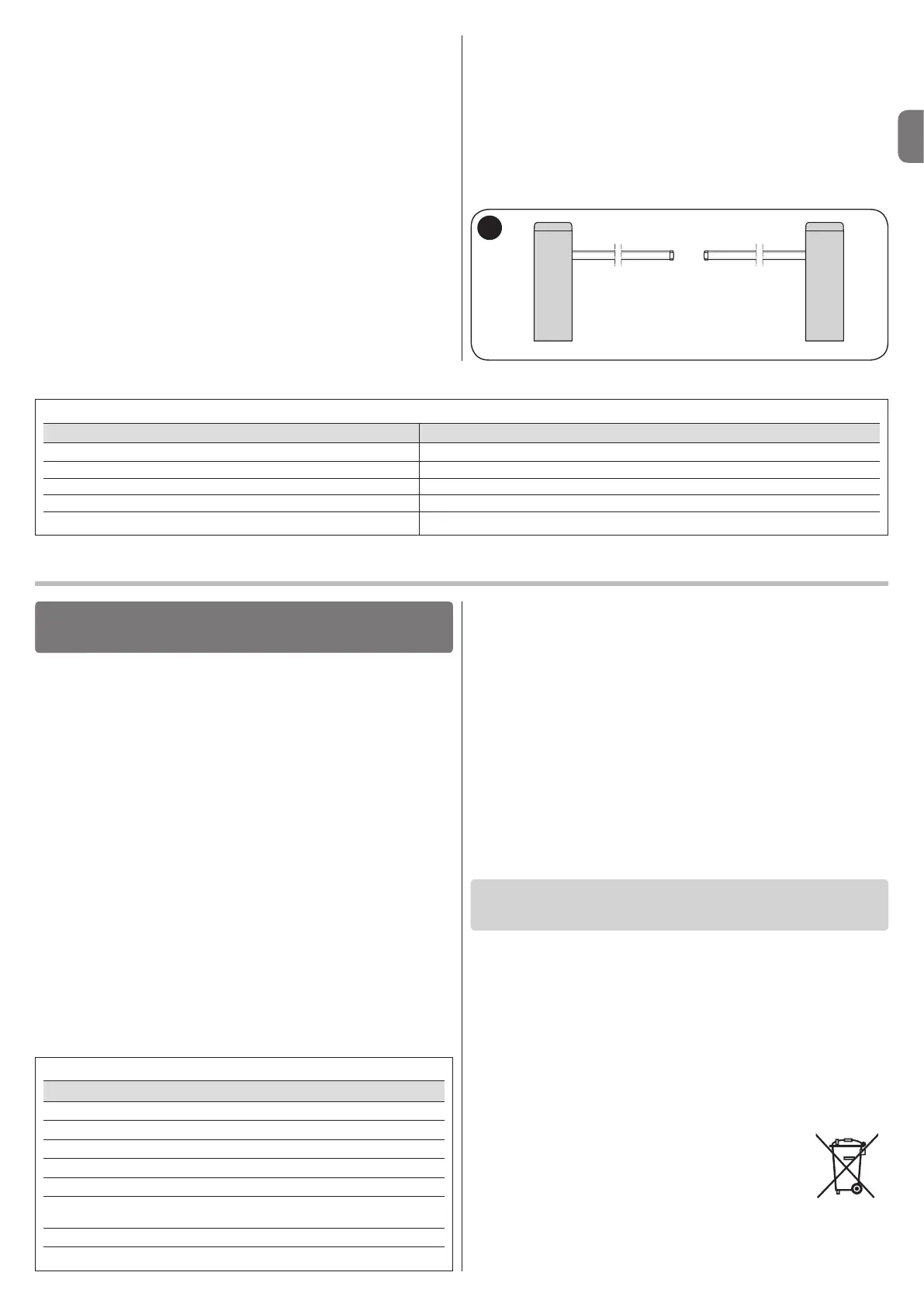

IT
Italiano – 19
03. A questo punto, effettuare gli altri collegamenti elettrici (fig. 54), facendo
riferimento alle indicazioni contenute nel capitolo 4 - Collegamenti elettrici;
04. Terminati tutti i collegamenti elettrici, dare alimentazione elettrica a ciascu-
na Centrale ed eseguire per ognuna, la procedura descritta nel paragrafo
4.2 - Prima accensione e verifica dei collegamenti.
Attenzione! – Se si utilizza il programmatore Oview, è necessario modi-
ficare il parametro “Insieme” oppure “Indirizzo” su una delle 2 centrali
dell’azabarriera; questo, per evitare che le 2 centrali comunichino con-
temporaneamente con l’Oview.
05. Nell’alzabarriera Slave, eseguire le seguenti programmazioni:
a) Apprendimento dei dispositivi collegati (vedere paragrafo 4.4)
b) Apprendimento delle posizioni di Apertura e di Chiusura (vedere para-
grafo 4.5)
c) Effettuare eventuali regolazioni
d) Attivare il parametro “Modo Slave” come descritto nel paragrafo 6.1 -
Programmazione primo livello (ON-OFF).
A questo punto, il led L7 inizia a lampeggiare per segnalare “errore di
comunicazione Master-Slave”. Questo, perchè non è ancora stato esegui-
to l’accoppiamento della barriera Master con la barriera Slave.
Importante! - Nell’alzabarriera contrapposta, prima di eseguire “l’Appren-
dimento delle posizioni di Apertura e di Chiusura”, è necessario impo-
stare la “Direzione di rotazione del motore” (parametro L8 - Tabella 7,
paragrafo 6.1);
Importante – Tenere presente che durante il funzionamento, tutte le pro-
grammazioni effettuate sull’alzabarriera Slave, vengono ignorate, perchè
prevalgono quelle effettuate sull’alzabarriera Master, ad esclusione di quel-
le riportate nella Tabella 18 che hanno effetto solo sull’alzabarriera Slave.
06. Nell’alzabarriera Master, eseguire le seguenti programmazioni:
a) Apprendimento dei dispositivi collegati (vedere paragrafo 4.4)
b) Apprendimento delle posizioni di Apertura e di Chiusura (vedere para-
grafo 4.5)
c) effettuare eventuali regolazioni;
07. Infine, dalla Centrale Master, inviare un comando per eseguire una
manovra e verificare che quest’ultima, venga eseguita anche dall’alzabar-
riera Slave.
• La manovra viene eseguita, ma poco dopo l’asta si blocca oppure
esegue una breve inversione: la forza selezionata potrebbe avere un valo-
re impostato, troppo basso per poter muovere la sbarra. Verificare il corretto
bilanciamentodell’asta;eventualmenteimpostareunvalorepiùaltodiforza.
Il valore della sensibilità potrebbe essere troppo alto: abbassare il valo-
re della sensibilità. Se l’intervento avviene nella fase di rallentamento, occorre
diminuire l’intensità della frenatura.
• La manovra viene eseguita a velocità lenta: la manovra non parte da uno
dei finecorsa oppure la centrale non riconosce il finecorsa. Verificare il collega-
mento elettrico del finecorsa.
• L’alzabarriera Slave non esegue le manovre: verificare che sia stata ese-
guita la fase di apprendimento” Master-Slave” su entrambi l’alzabarriere.
• La manovra viene eseguita al contrario: verificare che il parametro “Dire-
zione di rotazione del motore” (parametro L8 - Tabella 7, paragrafo 6.1) sia
impostato correttamente, oppure invertire i cavi del motore.
SMALTIMENTO DEL PRODOTTO
Questo prodotto è parte integrante dell’automazione, e dunque, deve
essere smaltito insieme con essa.
Come per le operazioni d’installazione, anche al termine della vita di questo
prodotto, le operazioni di smantellamento devono essere eseguite da perso-
nale qualificato.
Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere rici-
clati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smalti-
mento previsti dai regolamenti vigenti sul vostro territorio, per questa categoria
di prodotto.
Attenzione! – alcune parti del prodotto possono contenere sostanze inqui-
nanti o pericolose che, se disperse nell’ambiente, potrebbero provocare effetti
dannosi sull’ambiente stesso e sulla salute umana.
Come indicato dal simbolo a lato, è vietato gettare questo
prodotto nei rifiuti domestici. Eseguire quindi la “raccolta
separata” per lo smaltimento, secondo i metodi previsti dai
regolamenti vigenti sul vostro territorio, oppure riconsegnare
il prodotto al venditore nel momento dell’acquisto di un nuo-
vo prodotto equivalente.
Attenzione! – i regolamenti vigenti a livello locale possono prevedere pesanti
sanzioni in caso di smaltimento abusivo di questo prodotto.
Di seguito, son riportati gli eventuali casi di malfunzionamento che possono
verificarsi durante la fase d’installazione oppure in caso di guasto e, i rimedi
possibili:
• Il trasmettitore radio non comanda l’alzabarriera ed il led sul trasmet-
titore non si accende: verificare se le pile del trasmettitore sono scariche ed
eventualmente sostituirle.
• Il trasmettitore radio non comanda l’alzabarriera ma il led sul tra-
smettitore si accende: verificare se il trasmettitore è correttamente memoriz-
zato nel ricevitore radio. Inoltre, verificare sul trasmettitore la corretta emissione
del segnale radio, eseguendo la seguente prova empirica: premere un tasto
qualsiasi del trasmettitore e appoggiare il suo led sull’antenna di un comune
apparecchio radio in funzione e sintonizzato sulla banda FM alla frequenza di
108,5Mhzoppurelapiùprossima;inquestomodo,sidovrebbesentireun
leggero rumore con pulsazione gracchiante.
• Inviando un comando non viene eseguita nessuna manovra e il led OK
non lampeggia: verificare che l’alzabarriera sia alimentata con la tensione di
rete a 230 V. Inoltre, verificare che i fusibili F1 e F2 non siano interrotti; in questo
caso, verificare la causa del guasto e poi sostituirli con altri con le stesse carat-
teristiche; vedere fig. 55.
• Inviando un comando non viene eseguita nessuna manovra e il lam-
peggiante è spento: verificare che il comando venga effettivamente ricevuto;
se il comando inviato arriva all’ingresso PP, il led OK esegue un doppio lam-
peggio per segnalare che il comando è stato ricevuto.
• La manovra non parte e il lampeggiante emette alcuni lampeggi: conta-
re il numero di lampeggi e verificare il significato dei lampeggi nella Tabella 19.
COSA FARE SE...
(guida alla risoluzione dei problemi)
8
M
Nota–Sesidesiderautilizzarelafunzione“standbytotale”nellealzabarriereconcongurazioneMaster-Slave,occorreeseguireilcollegamentoelettricoutilizzan-
do il connettore BusT4 e non il connettore Master-Slave.
TABELLA 19
Diagnostica con led di programmazione
L1 lamp veloce: errore memoria dispositivi
L2 lamp veloce: errore memoria quote
L3 lamp veloce: errore memoria parametri
L4 lamp veloce: cortocircuito lampeggiante o luce di cortesia
L5 lamp veloce: errore conteggio encoder
L6 lamp veloce:errorenecorsainvertitioppurenecorsanonliberato
entro il tempo programmato
L7 lamp veloce: errore comunicazione Master-Slave
L8 lamp veloce: errore versione
TABELLA 18
Funzioni di primo livello (funzioni ON – OFF) Funzioni di secondo livello (parametri regolabili)
Stand-by Velocità Motore
Spunto Uscita Flash
Modo Slave Uscita a led
Rallentamento lungo/corto Forza Motore
Direzione di rotazione del motore Frenatura
