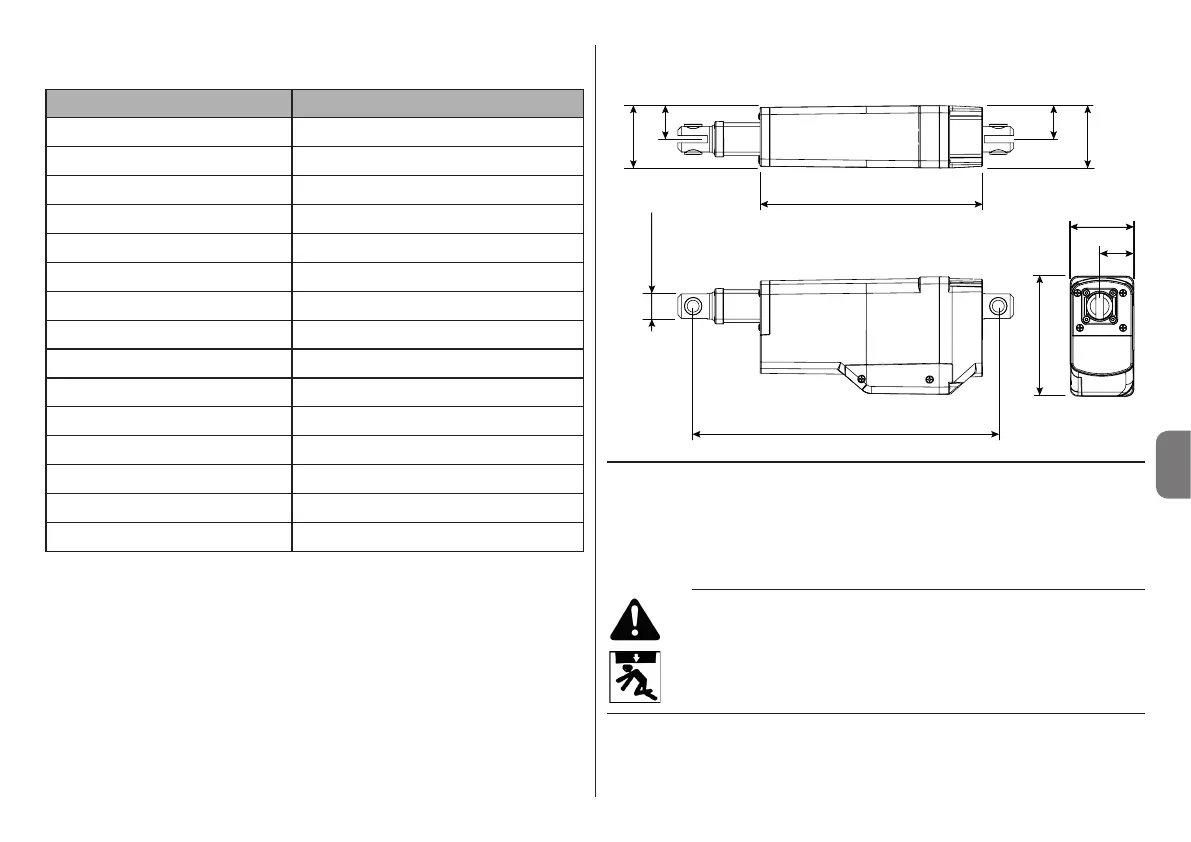

3.2.1 Zusammenstellung technischer Parameter
Technische Daten
PATIO1515
Bemessungsspannung 24 V DC
Kraft, dynamisch(N) 1.500
Kraft, statisch (N) 1.200
Hubgeschwindigkeit (mm/s) ca. 6
Hublänge (mm) 150
Bemessungsstrom (A) ca. 2,3
(1)
Leistung (W) 55
Einschaltdauer S3 15 %
Schutzart IP 65
Kabellänge 1,5 m
Temperaturbereich -10 °C - +60 °C
(2)
Endschalter Endlagenabschaltung
Kolbenstange verdrehgesichert
Luftschallemission < 60 dB(A)
(3)
Gewicht bis zu 1,5 kg
Tab. 1 Technische Parameter
1) Option ohne Abschaltung: Im Blockadefall hat die Steuerung nach spätestens 10
Sekunden für eine Abschaltung der Stromzufuhr zu sorgen um ein Überlasten des
Antriebs zu verhindern. Umschaltzeit min. 2 sec einhalten.
2) Technische Daten können abweichen.
3) Geräuschniveau 60 dB(A) (bei Nominalspannung und ohne Last, gemäß EN ISO
3745)
3.2.2 Gesamtabmessungen
Fig. 2 Gesamtabmessungen
260 mm (Eingefahrene Länge)
190 mm
28
53 mm
100 mm
28
53 mm
Ø 22 mm
53 mm
28
3.2.3 Hinweise zur Selbsthemmung
WARNUNG
Verletzungsgefahr durch Verlust der Selbsthemmung.
Quetschen und Erschlagen von Personen möglich.
Sicherheitseinrichtung vorhalten
DEUTSCH – 55
