Nice ROBO Instructions And Warnings

I
19

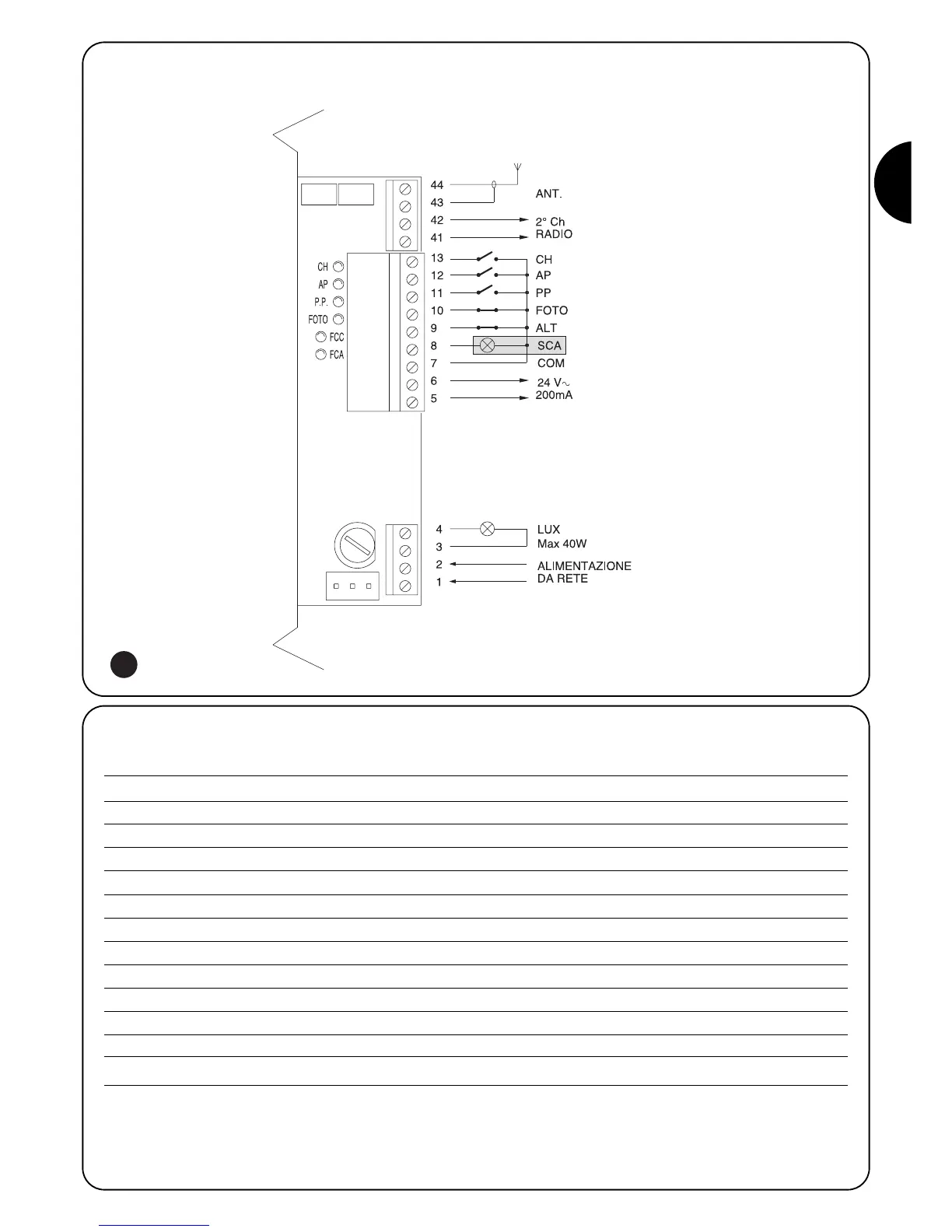

2.2.1) Schema elettrico
2.2.2) Descrizione dei collegamenti
Riportiamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno.
Morsetti Funzione Descrizione
1-2 : Alimentazione = Linea di alimentazione da rete
3-4 : Lampeggiante = Uscita per collegamento del lampeggiante a tensione di rete ( Max. 40W)
5-6 : 24 Vac = Alimentazione servizi 24Vac (Foto, Radio, ecc.) Max 200mA
7 : Comune = Comune per tutti gli ingressi
8 : Spia C.A. (SCA) = “Spia Cancello Aperto” 24Vac max. 2W ( Non presente su versione OTTO)
9 : Alt = Ingresso con funzione di arresto della manovra con breve inversione del moto
10 : Foto = Ingresso per dispositivi di sicurezza (fotocellule, coste pneumatiche)
11 : Passo-Passo (PP) = Ingresso per movimento ciclico (“Apre” - “Stop” - “Chiude” - “Stop”)
12 : Apre = Ingresso per movimento in apertura
13 : Chiude = Ingresso per movimento in chiusura
41-42 : 2° Ch Radio = Uscita dell’eventuale secondo canale del ricevitore radio
43-44 : Antenna = Ingresso per antenna del ricevitore radio
3

Nice ROBO Specifications

General

Max Gate Weight	600 kg
Max Gate Length	12 m
Maximum Gate Weight	600 kg
Maximum Gate Width	12 m
Opening Speed	12 m/min
Closing Speed	12 m/min
Safety Features	Obstacle detection, Photocell input
Control Type	Remote control, Keypad
Battery Backup	Yes (optional)
Power Supply	230V AC, 50Hz
Operating Temperature	-20°C to +55°C
Protection Level	IP44
Motor Voltage	24V DC
Motor Type	DC, Brushless
