Switch 9: On = Freno
Al termine del movimento viene eseguita una procedura di freno al motore, inizialmente blanda poi più incisiva in modo da fermare il cancello
velocemente ma senza scossoni.
Questa funzione permette di eseguire ad ogni inizio manovra un controllo dell’efficienza delle fotocellule. Vedere capitolo “Fototest”.

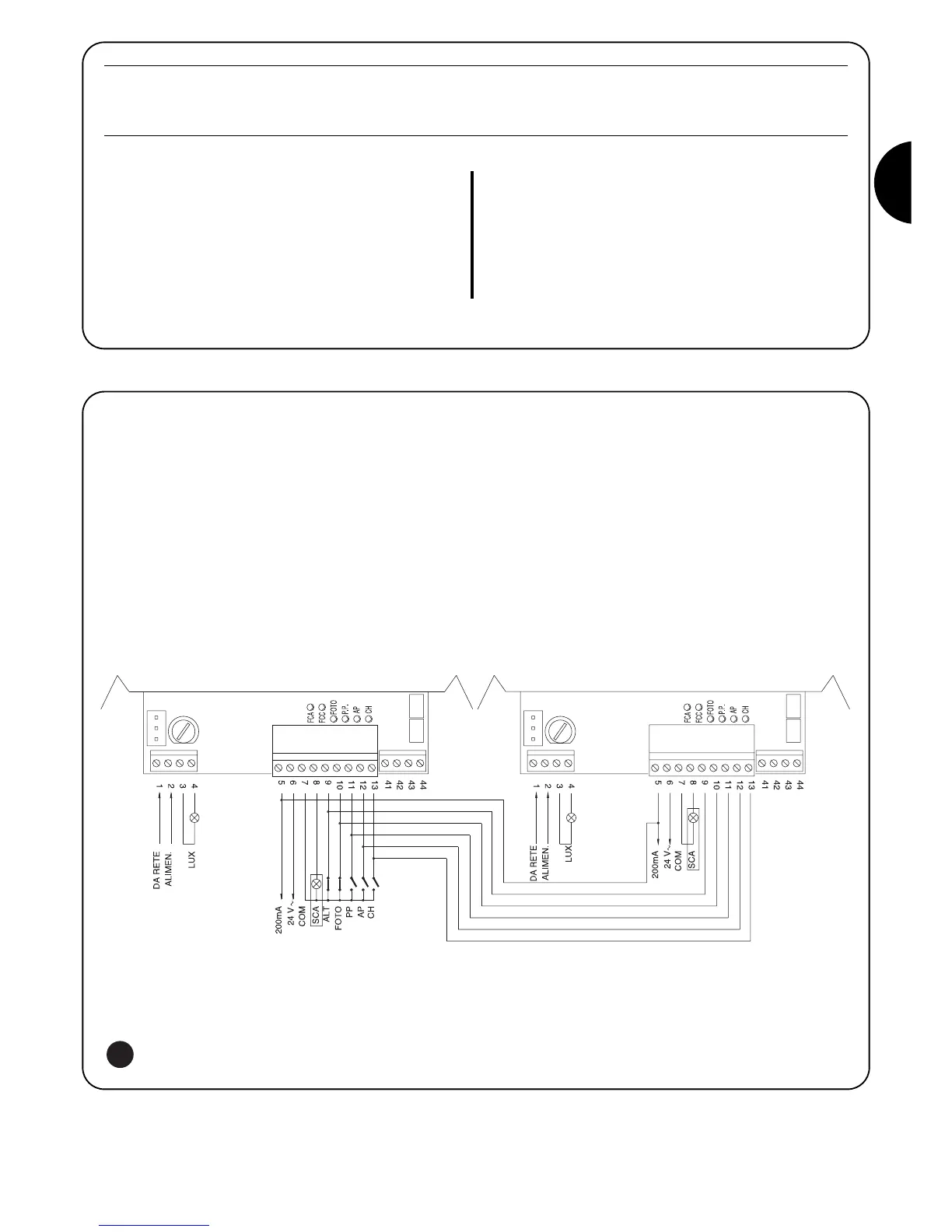

Per realizzare una automazione con 2 ante che lavorano in modo
contrapposto è necessario:
• Usare due motori con le centrali collegate come indicato nella
fig.5.
• Collegare il lampeggiante e la “Spia Cancello Aperto” indifferen-
temente ad una delle due centrali.
• Gli ingressi devono essere posti in parallelo tra loro.
• Il “Comune” degli ingressi può essere collegato ad una delle 2
centrali.
• Collegare assieme i 0Volt (Morsetto 5) delle due centrali.
• Non deve essere utilizzata la funzione “Fototest”.
• È opportuno inserire la funzione “Condominiale” (Dip-Switch 3)
che permette di risincronizzare le ante qualora le 2 centrali
perdano il sincronismo.
7) Utilizzo di due centrali su ante contrapposte
Switch 10: On
ROBO e THOR
Senza scheda PIU inserita:
• “Spia Cancello Aperto” con lampeggio proporzionale
Con scheda PIU inserita:
• “Fototest”
OTTO
Senza scheda PIU inserita:
• Tempo “Luce di Cortesia” = 4 minuti
Con scheda PIU inserita:
• “Fototest”
