Switch 9: On = Frein
À la fin du mouvement, l’automatisme prévoit dans ce cas une procédure de freinage du moteur, d’abord légère puis plus forte de manière
à arrêter le portail rapidement mais sans secousses.
Cette fonction permet d’effectuer à chaque début de manœuvre un contrôle du bon fonctionnement des photocellules. Voir chapitre “Photo-test”.
Pour réaliser un automatisme avec 2 battants qui travaillent en
antagonisme, il faut:
• Utiliser deux moteurs avec les armoires connectées comme
l’indique la fig. 5.
• Connecter le clignotant et le voyant Portail Ouvert indifféremment
à l’une des deux armoires de commande.
• Les entrées doivent être connectées en parallèle.
• Le “Commun” des entrées peut être connecté à l’une des 2
armoires de commande.
• Connecter ensemble les 0Volt (Borne 5) des deux armoires de
commande.
• La fonction “Photo-test” ne doit pas être utilisée.
• Il est bon d’activer la fonction “Collectif” (Dip-Switch 3) qui
permet de resynchroniser les battants si les 2 armoires de
commande perdent le synchronisme.

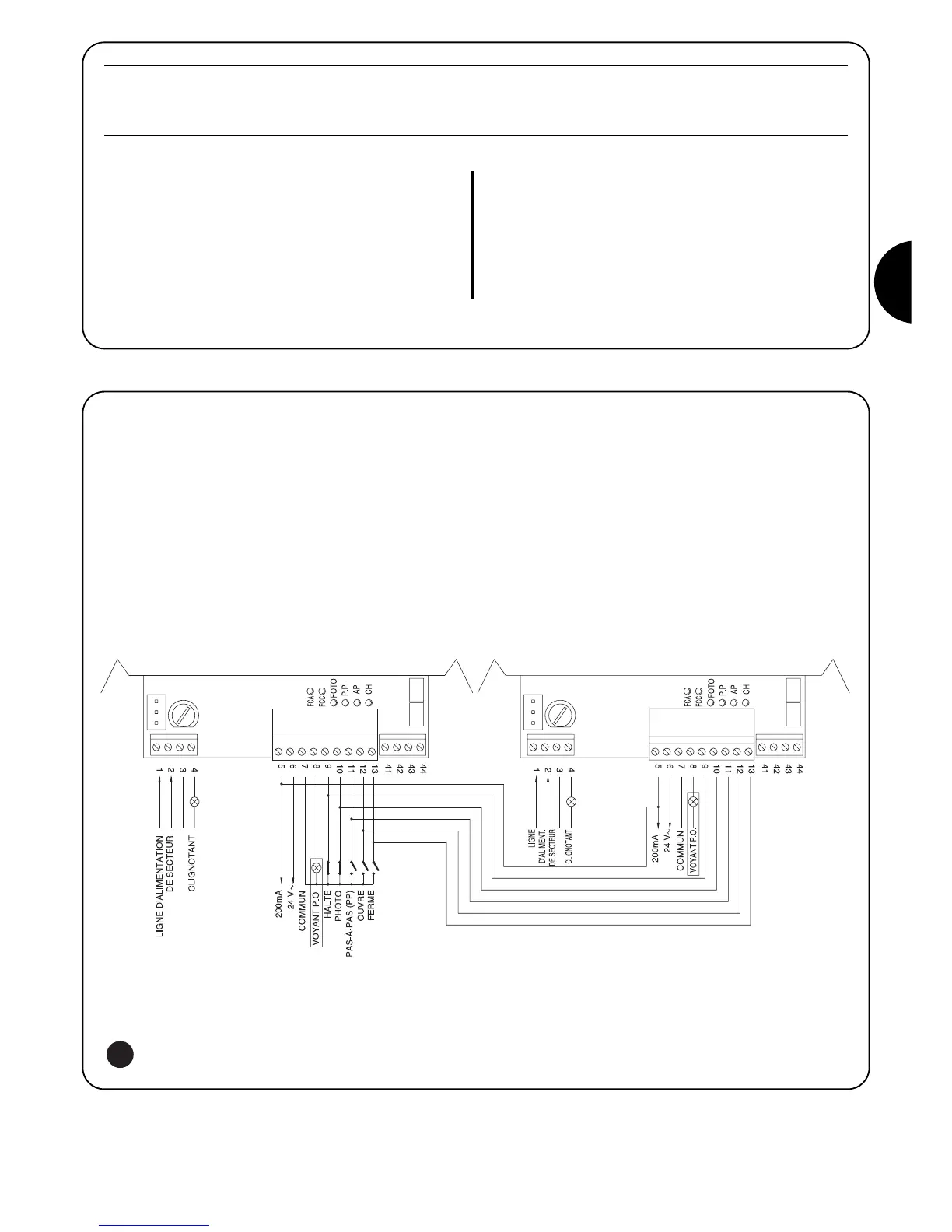

7) Utilisation de deux armoires de commandes sur battants antagoniques
Switch 10: On
ROBO - THOR
Sans carte PIU branchée:
• Voyant Portail Ouvert avec clignotement proportionnel
Avec carte PIU branchée:
• “Photo-test”
OTTO
Sans carte PIU branchée:
• Temps Éclairage Automatique = 4 minutes
Avec carte PIU branchée:
• “Photo-test”
5

Nice ROBO Specifications

General

Max Gate Weight	600 kg
Max Gate Length	12 m
Maximum Gate Weight	600 kg
Maximum Gate Width	12 m
Opening Speed	12 m/min
Closing Speed	12 m/min
Safety Features	Obstacle detection, Photocell input
Control Type	Remote control, Keypad
Battery Backup	Yes (optional)
Power Supply	230V AC, 50Hz
Operating Temperature	-20°C to +55°C
Protection Level	IP44
Motor Voltage	24V DC
Motor Type	DC, Brushless
