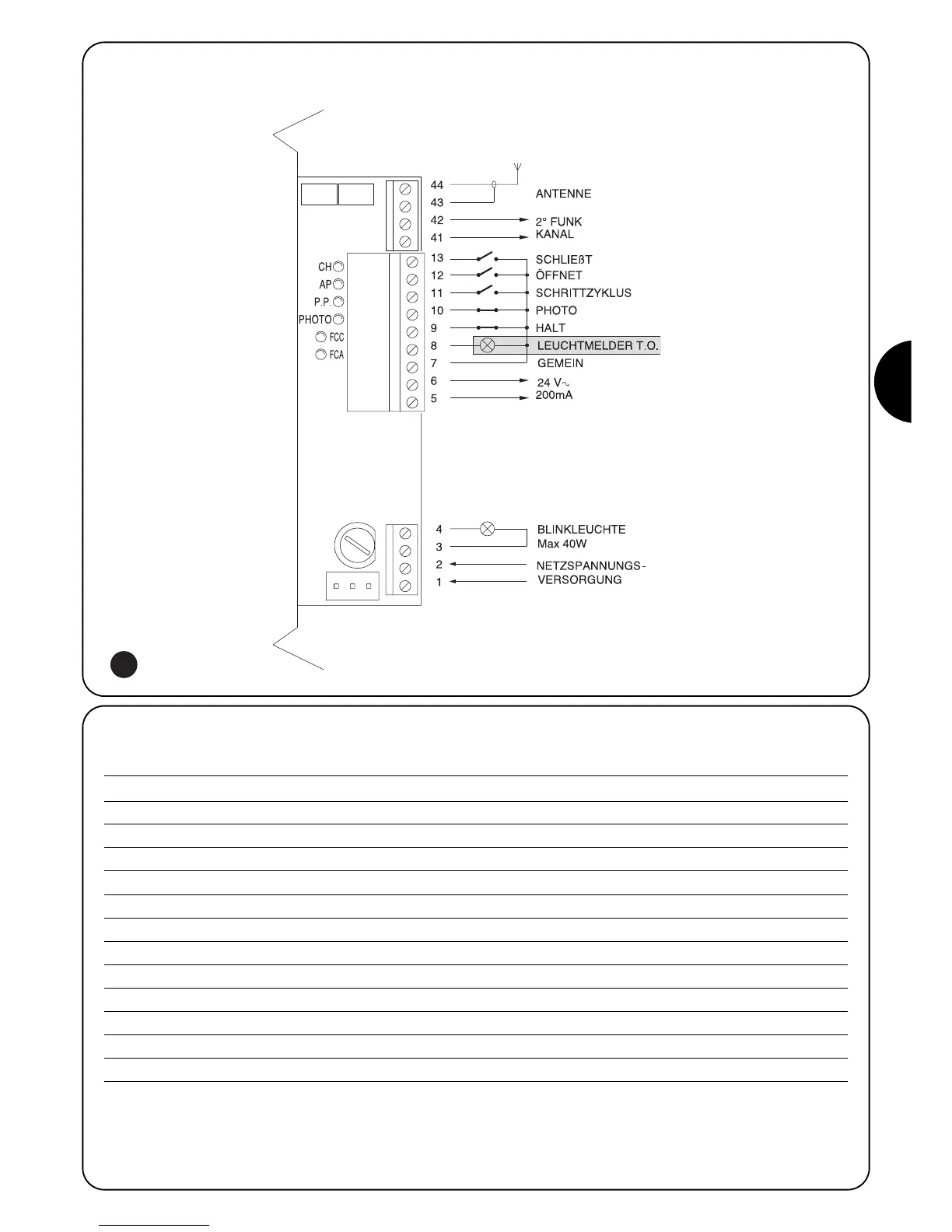

2.2.1) Schaltplan
2.2.2) Beschreibung der Anschlüsse
Es folgt eine kurze Beschreibung der möglichen Anschlüsse der Steuerung nach außen.
Klemmen Funktionen Beschreibung
1-2 : Speisung = Netzspannungsversorgung
3-4 : Blinkleuchte = Ausgang für Anschluss der Blinkleuchte mit Netzspannung ( max. 40W)
5-6 : 24 Vac = Spannungsversorgung Nebeneinrichtungen 24 Vac (Photo, Radio, usw.) max 200mA
7 : Gemein = Gemeiner Leiter für alle Eingänge
8 : SCA = Kontrolllampe Tor geöffnet 24 Vac max. 2W ( Nicht vorhanden in der Version OTTO)
9 : Halte = Eingang mit Stoppfunktion des Vorgangs, mit kurzer Umkehrung der Bewegung
10 : Photo = Eingang für Sicherheitsvorrichtungen (Photozellen, Sicherheitsleisten)
11 : Schrittzyklus = Eingang für zyklische Bewegung (AUF - STOP - ZU - STOP)
12 : Öffnet = Eingang für Bewegung in Öffnung
13 : Schließt = Eingang für Bewegung in Schließung
41-42 : 2. Funkkanal = Ausgang eventueller zweiter Funkempfängerkanal
43-44 : Antenne = Eingang Funkempfängerantenne
