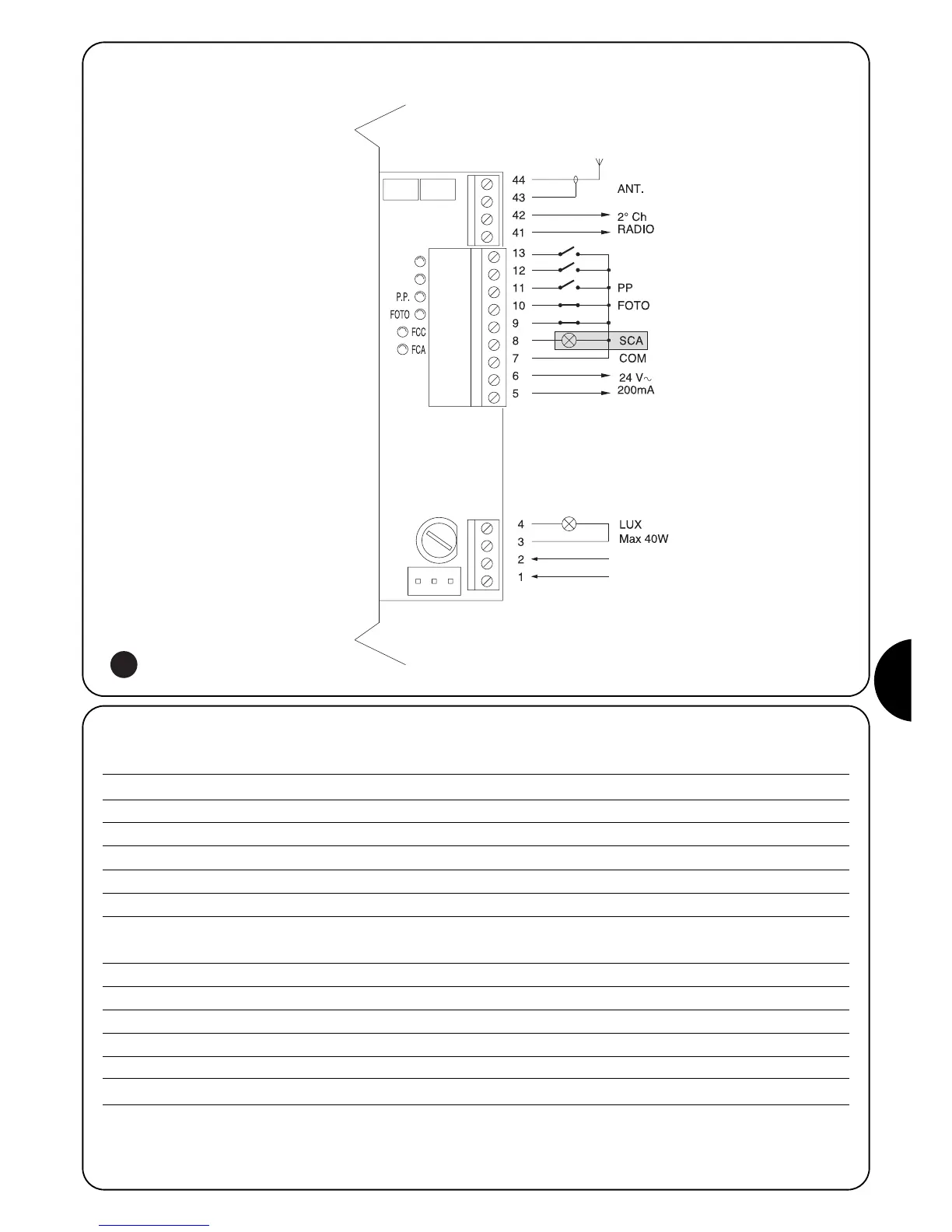

2.2.1) Elektrisch schema
SLUIT
OPEN
SLUIT
OPEN
STOP
Stroomvoorziening
via elektriciteitsnet
2.2.2) Beschrijving van de aansluitingen
Hier volgte een beknopte beschrijving van mogelijke aansluitingen van de besturingseenheid naar buiten.
Klemmetjes Functie Beschrijving
1-2 : Stroomvoorziening = Toevoerlijn van het elektriciteitsnet
3-4 : Knipperlicht = Uitgang voor aanslsuiting van het knipperlicht op de netspanning (Max. 40W)
5-6 : 24 Vac = Stroomvoorziening neveninrichtingen 24Vac (Foto, Radio, etc.) Max 200mA
7 : Gemeenschappelijk = Gemeenschappelijk voor alle ingangen
8 : Controlelampje P.O. (SCA) = “Controlelampje Poort Open” 24Vac max. 2W (Niet aanwezig op de uitvoering OTTO)
9 : Stop = Ingang met functie voor het onderbreken van de manoeuvre waarbij de richting eventjes
wordt omgekeerd
10 : Foto = Ingang voor veiligheidsinrichtingen (fotocellen, pneumatische lijsten)
11 : Stap-voor-stap (PP) = Ingang voor cyclische manoeuvre (“Open” - “Stop” - “Sluit” - “Stop”)
12 : Open = Ingang voor openingsmanoeuvre
13 : Sluit = Ingang voor sluitmanoeuvre
41-42 : 2° Ch Radio = Uitgang van een eventueel tweede kanaal van de radio-ontvanger
43-44 : Antenne = Ingang voor de antenne van de radio-ontvanger
3

Nice ROBO Specifications

General

Max Gate Weight	600 kg
Max Gate Length	12 m
Maximum Gate Weight	600 kg
Maximum Gate Width	12 m
Opening Speed	12 m/min
Closing Speed	12 m/min
Safety Features	Obstacle detection, Photocell input
Control Type	Remote control, Keypad
Battery Backup	Yes (optional)
Power Supply	230V AC, 50Hz
Operating Temperature	-20°C to +55°C
Protection Level	IP44
Motor Voltage	24V DC
Motor Type	DC, Brushless
