NL
85
Schakelaar 9: On = Rem
Aan het einde van de manoeuvre wordt er een remprocedure op de motor uitgevoerd, aanvankelijk lichtjes, maar dan steeds duidelijker om
de poort snel maar zonder schokken te laten stoppen.
Met behulp van deze functie kunt u elke keer bij de aanvang van een manoeuvre controleren of de fotocellen goed werken. Zie het hoofd-
stuk "Fototest"

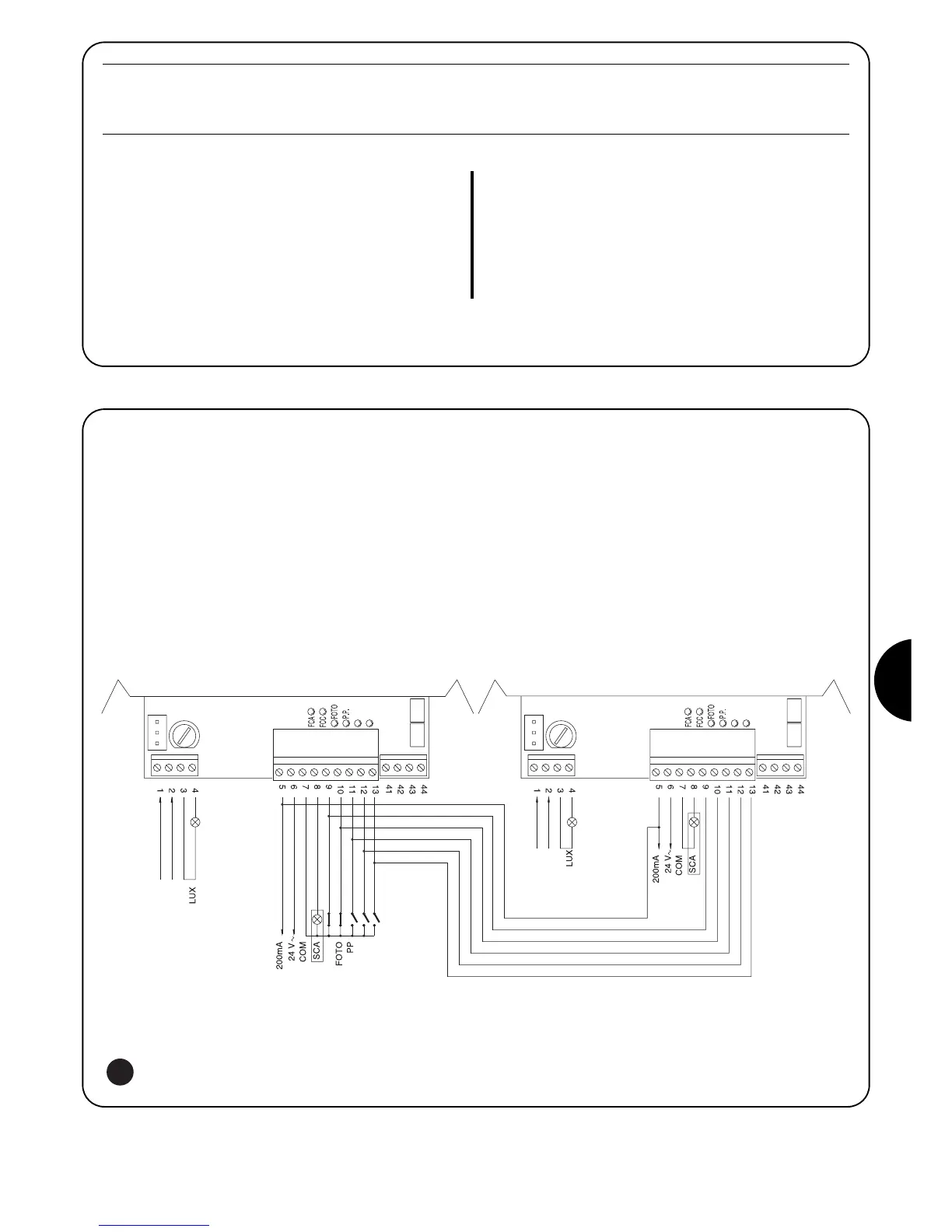

Om een automatisering met 2 vleugels die in tegenovergestelde rich-
ting werken aan te leggen dient u als volgt te werk te gaan:
• Gebruik twee motoren waarvan de besturingseenheden aangeslo-
ten zijn zoals u dat op afb.5 kunt zien.
• Sluit het waarschuwingslicht en het "Controlelampje Poort Open”
op één van de twee besturingseenheden, onverschillig welke, aan.
• De ingangen moeten onderling parallel geschakeld worden.
• Het "Gemeenschappelijk" van de ingangen kan op één van de 2
besturingseenheden worden aangesloten.
• Sluit de 0Volt (Klemmetje 5) van de twee besturingseenheden op
elkaar aan.
• De functie "Fototest" mag niet gebruikt worden.
• Het is raadzaam de functie "Woonblok" in werking te stellen (dip-
schakelaar 3) waarmee de 2 vleugels weer synchroon kunnen wer-
ken, mochten de 2 besturingseenheden niet meer synchroon wer-
ken
7) Toepassing van twee besturingseenheden op in tegenovergestelde richting werkende vleugels
Schakelaar 10: On
ROBO en THOR
Zonder ingeplugde kaart PIU:
• "Controlelampje Poort Open " met proportioneel knipperen
Met ingeplugde kaart PIU:
• “Fototest”
OTTO
Zonder ingeplugde kaart PIU:
• Duur “Gebruikerslicht” = 4 minuten
Met ingeplugde kaart PIU:
• “Fototest”
