2
C P/B L
L
N
FUSIBILE
N
1345 6
TT2N
DISCESA
COMUNE
SALITA
PASSO-PASSO
1111

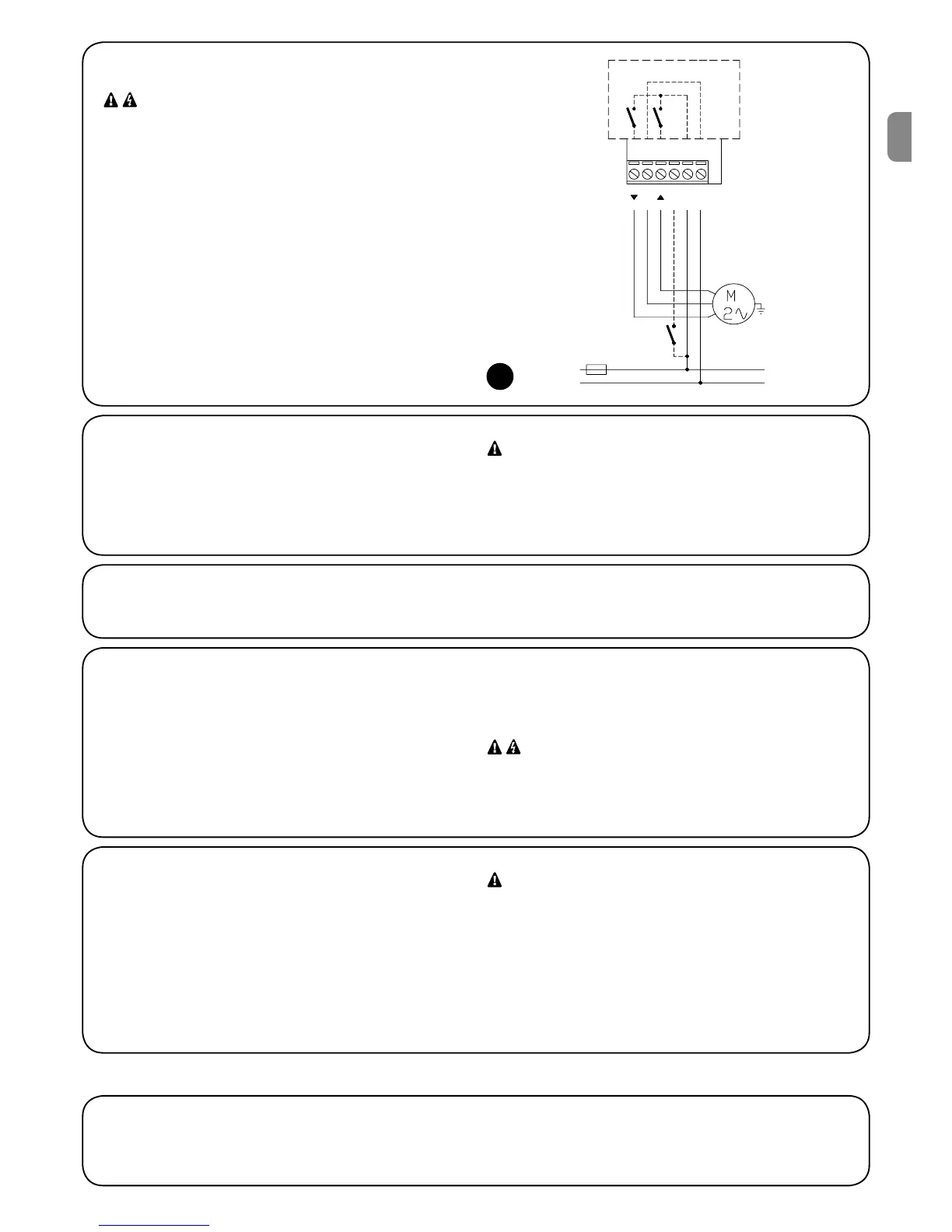

2.2.1) Collegamento motore
Il motore asincrono monofase alla tensione di rete deve essere
collegato ai morsetti 1-2-3 (Discesa, Comune, Salita). Discesa corri-
sponde al tasto t dei trasmettitori, Salita al tasto s (direzione inter-
vento anemometro). Se dopo il collegamento, il senso di rotazione
del motore non fosse corretto occorre scambiare le connessioni dei
morsetti 1 e 3.
Non collegare più di un motore per ogni centrale, eventual-
mente usare le apposite espansioni TTE.
2.2.3) Pulsante Passo-Passo
Se richiesto, è possibile collegare un pulsante con funzione di Pas-
so-Passo, ad ogni pressione viene eseguito un passo con sequenza:
Salita-Stop-Discesa-Stop. Il pulsante va collegato fra fase (L) ed il
morsetto 4 come indicato in figura 3. Se il pulsante viene mantenuto
premuto per più di 3 secondi, ma meno di 10, si attiva sempre una
manovra di salita (corrispondente al tasto s dei trasmettitori). Se il
tasto rimane premuto oltre i 10 secondi si attiva sempre una mano-
vra di discesa (corrispondente al tasto t).
Questa particolarità può essere utile per sincronizzare più motori
verso la stessa manovra indipendentemente dallo stato in cui si
trovavano.
Sul pulsante è presente la tensione di rete quindi dovrà esse-
re adeguatamente isolato e protetto.
2.2.4) Sensori climatici
La centrale TT2N gestisce fino ad un massimo di 3 sensori climatici
radio VOLO S RADIO. La memorizzazione di un sensore VOLO S
RADIO avviene come un normale trasmettitore (tabelle A1 o A2).
I livelli di intervento devono essere programmati direttamente sul
sensore VOLO S RADIO. L’intervento del vento è prioritario su quelli
del sole o della pioggia ed inibisce per 1 minuto tutti i comandi (tra-
smettitori, pulsante Passo-Passo, intervento “sole” e/o “pioggia”).
Per altre informazioni fare riferimento al manuale di istruzioni di VOLO
S RADIO.
Un intervento dell’anemometro (vento) provoca un movimen-
to nella direzione equivalente al tasto s dei trasmettitori.
2.2.2) Alimentazione
L’alimentazione elettrica alla centrale deve essere eseguita utilizzando i morsetti 5-6 (Fase, Neutro). La centrale TT2N può funzionare indiffe-
rentemente con valori di tensione di 120 o 230 V e frequenza di 50 o 60 Hz.
2.2) Collegamenti elettrici
• Rispettare scrupolosamente i collegamenti previsti, in caso
di dubbio NON tentare invano, ma consultare le apposite
schede tecniche di approfondimento disponibili anche sul
sito: www.niceforyou.com. Un collegamento errato può pro-
vocare guasti gravi o situazioni di pericolo.
• La centrale TT2N non prevede nessuna protezione contro
i sovraccarichi o il corto circuito sulle uscite. Sulla linea di
alimentazione è necessario prevedere una protezione ade-
guata al carico; ad esempio se viene utilizzato un fusibile il
suo valore massimo sarà di 3.15 A.
3
Affinché un trasmettitore possa comandare la centrale TT2N è necessario eseguire la fase di memorizzazione come indicato in tabella A1.
Le memorizzazioni e le programmazioni sono possibili attraverso i trasmettitori (paragrafo 3.1) oppure direttamente attraverso il pulsante di
programmazione (paragrafo 3.2).
3) Programmazione
IT
