35
2
C P/B L
L
N
FUSIBLE
N
1345 6
BAJADA
COMÚN
SUBIDA
PASO A PASO
TT2N

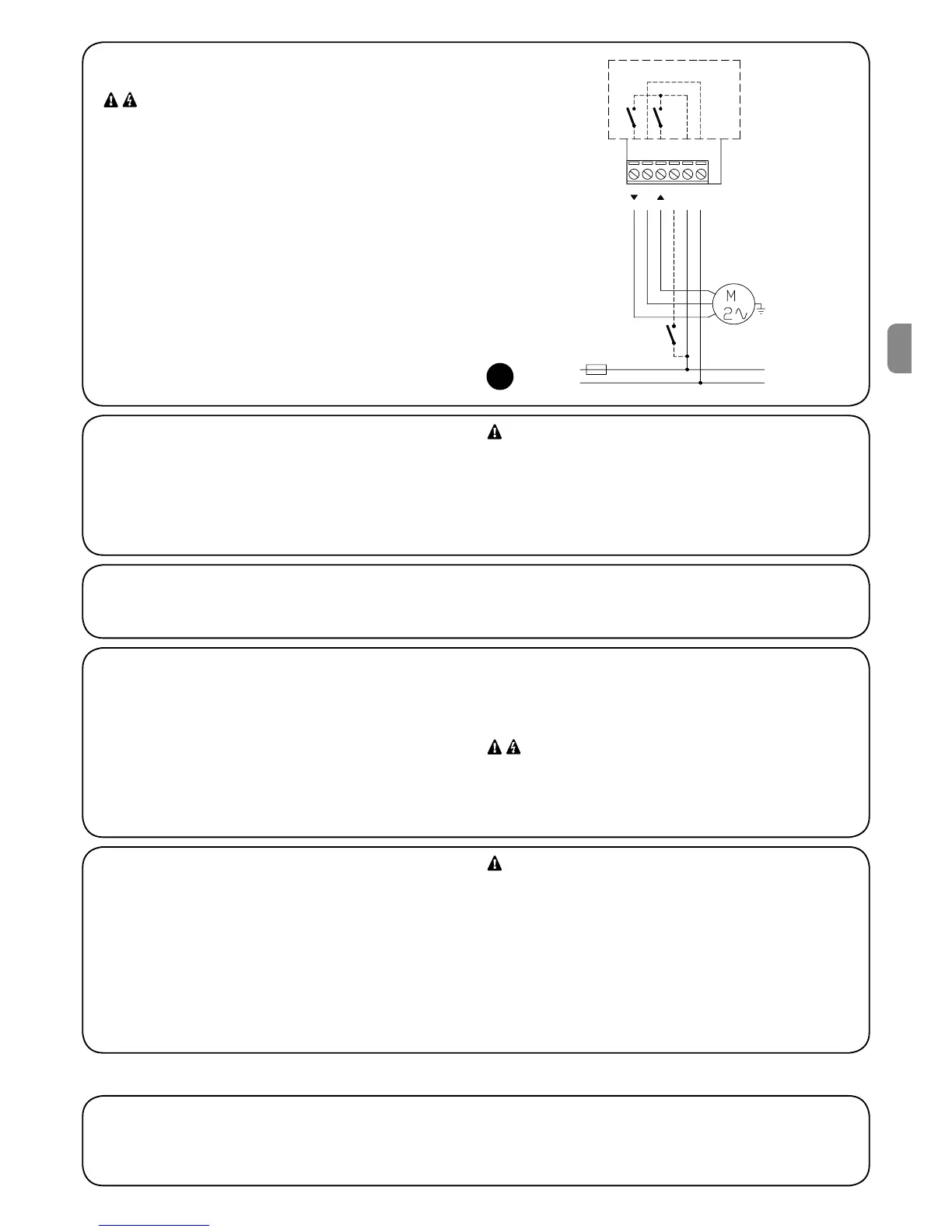

2.2.1) Conexión del motor
El motor asincrónico monofásico debe conectarse a la tensión de
red entre los bornes 1-2-3 (Bajada, Común, Subida). Bajada corres-
ponde al botón t de los transmisores, Subida al botón s (dirección
de activación del anemómetro). Si después de la conexión, el senti-
do de rotación del motor fuera incorrecto, hay que cambiar entre sí
las conexiones de los bornes 1 y 3.
No conecte más de un motor para cada central; de ser nece-
sario, utilice las ampliaciones TTE.
2.2.3) Botón Paso a Paso
Si fuera necesario, es posible conectar un botón con función Paso
a Paso, cada vez que se pulsa se ejecuta un paso con secuencia:
Subida-Parada-Bajada-Parada. El botón se conecta entre la fase
(L) y el borne 4, tal como se muestra en la figura 3. Si se mantiene
pulsado el botón durante más de 3 segundos (pero menos de 10
seg.) siempre se activa una maniobra de subida (correspondiente
al botón s de los transmisores). Si se mantiene pulsado el botón
durante más de 10 segundos, siempre se activa una maniobra de
bajada (correspondiente al botón t).
Esta solución puede ser útil para sincronizar varios motores en
la misma maniobra, independientemente del estado en que se
encuentren.
En el botón hay tensión de red, por consiguiente habrá que
aislarlo y protegerlo adecuadamente.
2.2.4) Sensores climáticos
La central TT2N gestiona hasta un máximo de 3 sensores climáti-
cos radio VOLO S RADIO. Un sensor VOLO S RADIO se memoriza
como un transmisor normal (tabla A1 o A2). Los niveles de activa-
ción deben programarse directamente en el sensor VOLO S RADIO.
La activación del sensor viento tiene la prioridad sobre aquellos
del sol o de la lluvia e inhibe durante 1 minuto todos los mandos
(transmisores, botón Paso a Paso, activación “sol” y/o “lluvia”). Para
más informaciones, consulte el manual de instrucciones de VOLO
S RADIO.
Una activación del anemómetro (viento) provoca un movi-
miento hacia la dirección equivalente al botón s de los
transmisores.
2.2.2) Alimentación
La alimentación eléctrica de la central debe efectuarse utilizando los bornes 5-6 (Fase, Neutro). La central TT2N puede funcionar indiferen-
temente con valores de tensión de 120 ó 230 V y frecuencia de 50 ó 60 Hz.
2.2) Conexiones eléctricas
• Respete escrupulosamente las conexiones previstas; si
tuviera dudas NO pruebe inútilmente, sino que consulte las
fichas técnicas disponibles también en la página web: www.
niceforyou.com. Una conexión incorrecta puede provocar
averías o situaciones peligrosas.
• La central TT2N no tiene ninguna protección contra las
sobrecargas ni contra cortocircuitos en las salidas. En la
línea de alimentación hay que montar una protección ade-
cuada para la carga; por ejemplo, si se instala un fusible, su
valor máximo deberá ser de 3,15 A.
3
Para que un transmisor pueda accionar la central TT2N es necesario efectuar la memorización, tal como indicado en la tabla A1. Las memo-
rizaciones y las programaciones pueden hacerse mediante los transmisores (párrafo 3.1), o bien directamente con el botón de programación
(párrafo 3.2).
3) Programaciones
ES
