Centrala TT2N umożliwia sterowanie jednofazowym silnikiem
asynchronicznym zasilanym napięciem sieciowym, sterowanym
przewodami: Opuszczanie, Przewód wspólny i Podnoszenie,
stosowanym do automatyki markiz, rolet i podobnych urządzeń.
Centrala TT2N ma wbudowany odbiornik radiowy pracujący na
częstotliwości 433.92 MHz, wykonany w technologii rolling code, aby
zapewnić wysoki poziom bezpieczeństwa.

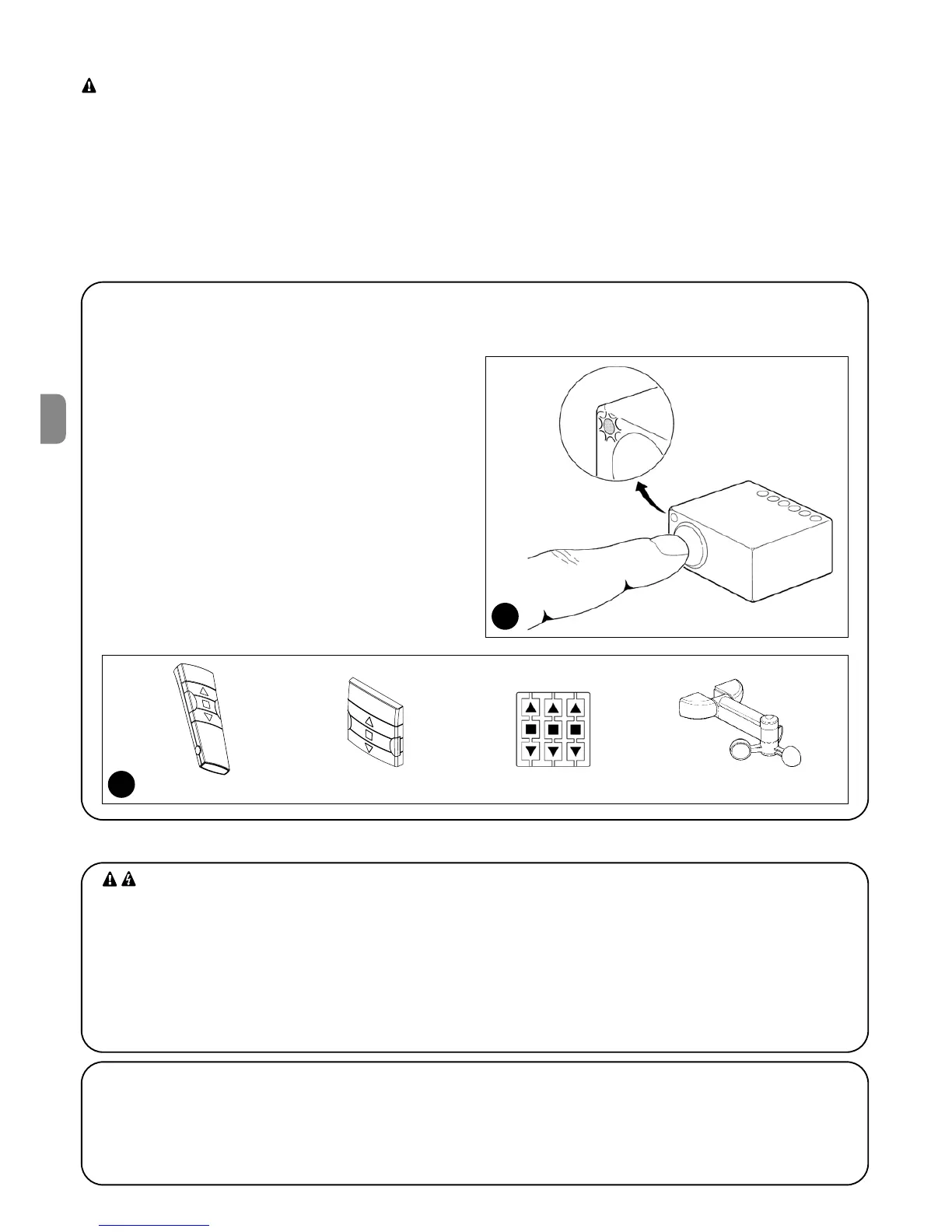

W każdej centrali można zapamiętać do 30 nadajników serii ERGO,
PLANO i NICEWAY (rysunek 1), które umożliwiają zdalne sterowanie
centralą. Wśród 30 nadajników mogą zostać zapamiętane
maksymalnie 3 radiowe czujniki klimatyczne VOLO S RADIO, które
automatycznie sterują centralą zależnie od warunków klimatycznych.
Po każdym sygnale sterującym silnik jest zasilany przez ok. 150
sekund; czas ten może być regulowany (rozdział 4.3: Czas pracy); w
tym czasie elektryczny wyłącznik krańcowy zainstalowany na silniku
zatrzymuje ruch w ustalonym położeniu.
Centrala ma wejście “P/B” do sterowania nią także za pomocą przycisku
zewnętrznego. Funkcje zapamiętywania i programowania centrali są
realizowane za pomocą nadajników lub bezpośrednio za pomocą
przycisku programowania (rysunek 2), znajdującego się w TT2N;
poszczególne fazy tych funkcji są sygnalizowane za pomocą diody.
Uwaga. Centrala TT2N może być sterowana także innymi rodzajami
nadajników oraz realizować inne tryby działania (patrz rozdział 4:
“Zagadnienia szczegółowe”
Ostrzeżenia
• Dla bezpieczeństwa osób ważne jest przestrzeganie poniższych
instrukcji i przechowanie ich, aby móc je wykorzystać w
przyszłości.
• Niniejsza instrukcja zawiera ważne zalecenia w zakresie
bezpieczeństwa instalacji; nieprawidłowe instalacje mogą
powodować sytuacje poważnego zagrożenia.
• Tylko fragmentaryczne przeczytanie tych instrukcji nie pozwoli
użytkownikowi optymalnie wykorzystać cechy niniejszego
produktu.
Centrala sterująca TT2N jest przystosowana do sterowania jednofazowym
silnikiem asynchronicznym zasilanym napięciem sieciowym,
przeznaczonym do automatyki markiz, rolet i podobnych urządzeń,
natomiast wszelkie użycie w innym celu jest niewłaściwe i zabronione.
1) Opis produktu
2) Instalacja
• Produkt jest podłączony do napięcia elektrycznego, które
może stanowić zagrożenie.
• Instalacja centrali TT2N oraz automatyki powinna być
wykonana przez wykwalifikowanego technika, z
zachowaniem niniejszych instrukcji oraz norm i przepisów
prawa obowiązujących na danym obszarze. Wszystkie
podłączenia powinny być wykonywane przy odłączonym
napięciu zasilającym.
• Centrala TT2N jest specjalnie przeznaczona do wstawienia do
wnętrza skrzynki rozgałęźnej lub modułu zespolonego; jej
obudowa nie przewiduje żadnego zabezpieczenia przed wodą a
jedynie podstawowe zabezpieczenie przed zanieczyszczeniami
stałymi. Zabronione jest stawianie central TT2N w miejscach
nieodpowiednio zabezpieczonych.
• Nie otwierać i nie robić otworów w obudowie centrali TT2N; z
żadnego powodu nie przecinać kabla antenowego: znajduje
się on pod niebezpiecznym napięciem elektrycznym.
1
2
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Kontrola wstępna
•
Elektryczna linia zasilająca musi być odpowiednio zabezpieczona
przez właściwe bezpieczniki magnetyczno-termiczne i różnicowe.
•
Na linii zasilającej z sieci elektrycznej należy zamontować urządzenie
rozłączające zasilanie (z kategorią przepięcia III czyli odległość między
stykami musi wynosić przynajmniej 3,5mm) albo inne, równorzędne
urządzenie, na przykład wtyczkę i gniazdko. Jeśli urządzenie
rozłączające nie znajduje się w pobliżu automatu, to należy
zabudować system blokady przed przypadkowym lub
nieuprawnionym włączeniem.
