Nice TT2N

34
La central de mando TT2N permite accionar un motor asincrónico
monofásico alimentado con tensión de red con conexiones tipo:
Bajada, Común y Subida, utilizado para automatizar toldos, persia-
nas y similares. La central TT2N incorpora un radiorreceptor que
funciona con la frecuencia de 433.9 MHz con tecnología rolling
code, para garantizar niveles de seguridad elevados.

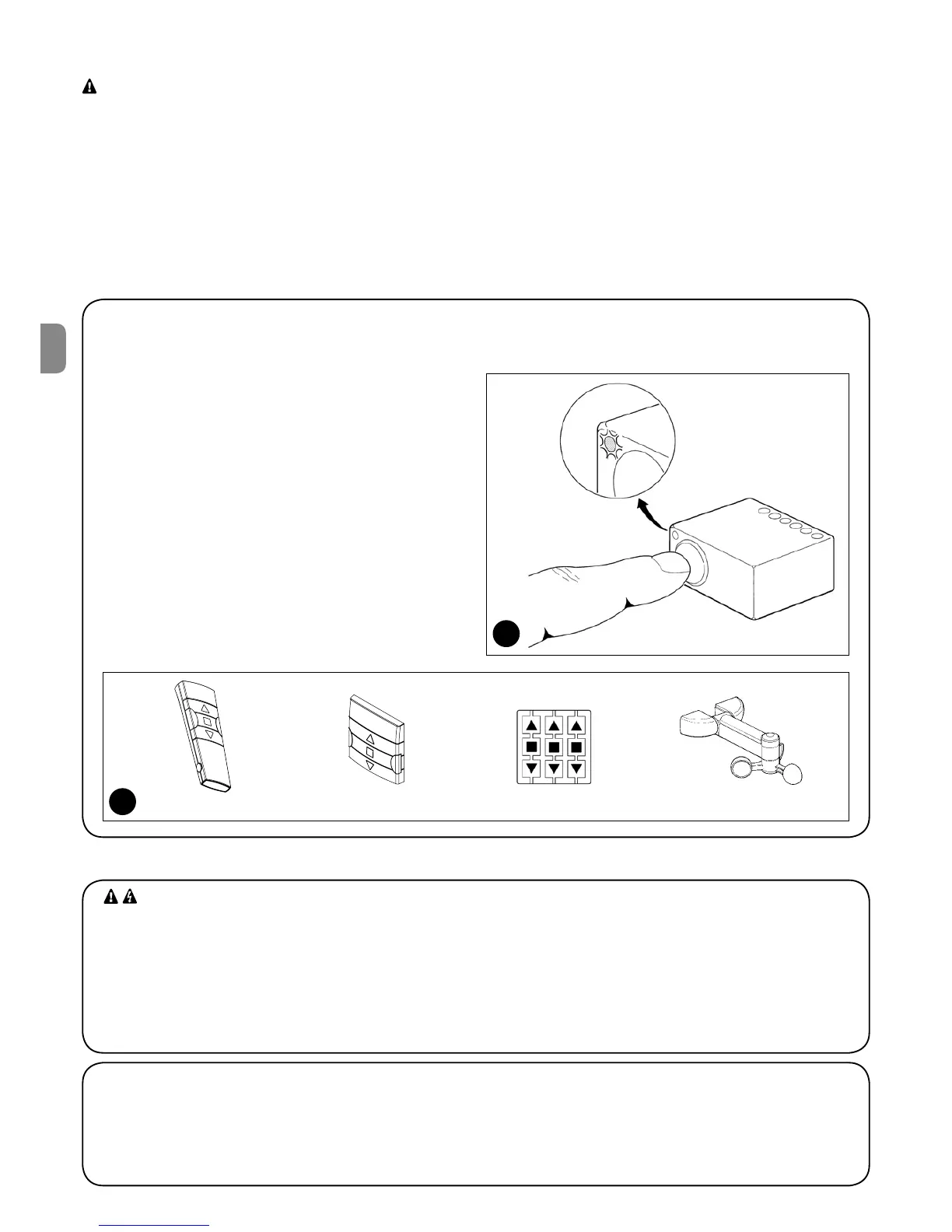

En cada central es posible memorizar hasta 30 transmisores de la
serie ERGO, PLANO y NICEWAY (figura 1), que permiten accionar a
distancia la central. Entre los 30 transmisores pueden memorizarse
como máximo 3 sensores climáticos radio VOLO S RADIO que
accionan automáticamente la central según la situación climática.
Después de cada mando el motor es alimentado durante alrededor de
150 segundos, dicho tiempo puede modificarse (párrafo 4.3 Tiempo
de funcionamiento): durante este tiempo, el fin de carrera eléctrico,
montado en el motor, detiene el movimiento en correspondencia de
la posición regulada. En la central hay disponible una entrada “P/B”
para accionar la central también con un botón exterior.
Las memorizaciones y las programaciones pueden ejecutarse
mediante los transmisores, o bien directamente con el botón de
programación (figura 2) presente en la TT2N; una señal luminosa
mediante led le guiará durante las diferentes etapas.
Nota. La central TT2N también puede gestionar otros tipos de
transmisores y otras modalidades de funcionamiento; véase el capí-
tulo 4 “Otras informaciones”.
Advertencias
• Para la seguridad de las personas es importante respetar estas
instrucciones y guardarlas para poderlas consultar posterior-
mente.
• Este manual contiene instrucciones importantes para la segu-
ridad de la instalación, las instalaciones incorrectas pueden
originar situaciones graves de peligro.
• Una lectura solo parcial de estas instrucciones no permitirá
que el usuario aproveche al máximo las características de este
producto.
La central de mando TT2N es adecuada para controlar un motor
asincrónico monofásico alimentado con tensión de red, destinado a
automatizaciones de toldos, persianas y similares; cualquier otro uso es
considerado inadecuado y está prohibido. La instalación debe ser hecha
por personal técnico respetando las leyes, las normativas eléctricas y de
seguridad vigentes.
Este producto cumple con las disposiciones establecidas en la parte 15
de la normativa FCC de los Estados Unidos de América y con la nor-
mativa RSS-210 para la industria de Canadá. Su funcionamiento está
sujeto a estas dos condiciones: (1) el producto no puede causar inter-
ferencias dañinas y (2) el producto debe aceptar cualquier interferencia
recibida, incluidas posibles interferencias que podrían causar un funcio-
namiento no adecuado. Cualquier cambio o modificación realizado en
este dispositivo sin la autorización expresa del fabricante podrá invalidar
la facultad del usuario para poner en funcionamiento este dispositivo.
1) Descripción del producto
2) Instalación
• El producto funciona con tensión eléctrica peligrosa.
• La instalación de la central TT2N y de las automatizaciones
debe ser efectuada por personal técnico cualificado, res-
petando estas instrucciones y las normas y leyes vigentes
locales. Todas las conexiones deben efectuarse con la ali-
mentación eléctrica desactivada.
• La central TT2N ha sido estudiada expresamente para
ser instalada en el interior de cajas de derivación o de
cajas de elementos; su cubierta no prevé ninguna protec-
ción contra el agua y sólo una protección esencial para el
contacto con cuerpos sólidos. Está prohibido colocar la
central TT2N en locales protegidos inadecuadamente.
• No abra ni perfore la cubierta de la central TT2N; no corte
por ningún motivo el cable de la antena: ¡por el cable pasa
tensión eléctrica peligrosa!
1
2
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Controles preliminares
• La línea de alimentación eléctrica debe estar protegida por un dis-
positivo magnetotérmico y diferencial adecuado.
• En la línea de alimentación de la red eléctrica hay que montar un
dispositivo de desconexión de la alimentación (con categoría de
sobretensión III, es decir distancia entre los contactos de 3,5 mm
como mínimo) u otro sistema equivalente, por ejemplo una toma y
una clavija. Si el dispositivo de desconexión de la alimentación no
está cerca del automatismo, coloque un sistema de bloqueo a fin
de evitar la conexión accidental o no autorizada.
ES
