ANSTIEG
SCHRITTBETRIEB
TT2N
2.2.1) Anschluss am Antrieb
Der mit Netzspannung gespeiste, einphasige Asynchronantrieb muss
an den Klemmen 1-2-3 (Abstieg, gemeinsamer Leiter, Anstieg) ange-
schlossen sein. Abstieg entspricht der Taste t an den Sendern,
Anstieg der Taste s (Ansprechrichtung des Windwächters). Sollte der
Drehsinn des Antriebs nach dem Anschluss unkorrekt sein, müssen
die Verbindungen an den Klemmen 1 und 3 vertauscht werden.
Nicht mehr als einen Antrieb an jeder Steuerung anschließen;
ggf. die Erweiterungen TTE benutzen.
2.2.3) Taste Schrittbetrieb
Falls gewünscht, kann eine Taste mit der Funktion Schrittbetrieb
angeschlossen werden. Bei jedem Drücken der Taste wird ein
Schritt mit folgender Sequenz ausgeführt: Anstieg-Stopp-Abstieg-

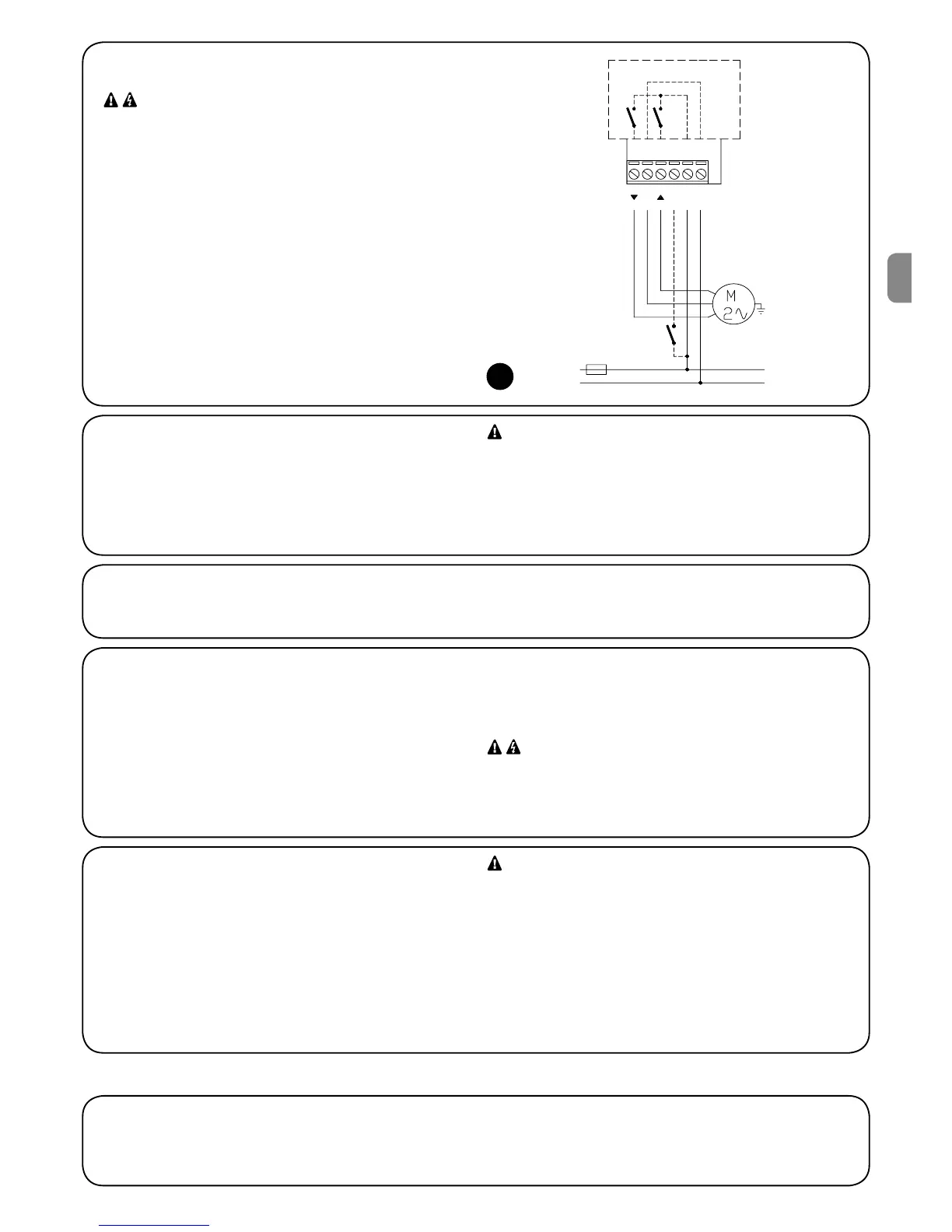

Stopp. Die Taste muss wie in Abbildung 3 gezeigt zwischen der
Phase (L) und der Klemme 4 angeschlossen sein. Wenn die Taste
länger als 3, aber kürzer als 10 Sekunden gedrückt wird, aktiviert
sich immer eine Anstiegsbewegung (entspricht der Taste s an den
Sendern). Wird die Taste länger als 10 Sekunden gedrückt, aktiviert
sich immer eine Abstiegsbewegung (entspricht Taste t).
Diese Besonderheit kann nützlich sein, um mehrere Motoren unab-
hängig von ihrem Status auf dieselbe Bewegung zu synchronisie-
ren.
An der Taste ist Netzspannung vorhanden. Sie muss daher
entsprechend isoliert und geschützt sein.
2.2.4) Wetterwächter
Die Steuerung TT2N kann bis zu max. 3 funkgesteuerte Wetter-
wächter VOLO S RADIO schalten. Ein Wetterwächter VOLO S
RADIO wird wie ein normaler Sender gespeichert (Tabellen A1 oder
A2). Die Ansprechstufen müssen direkt am Wetterwächter VOLO
S RADIO programmiert sein. Die Auslösung des Windwächters hat
den Vorrang auf jene der Sonne- und Regenwächter und deaktiviert
eine Minute lang alle Befehle (Sender, Taste Schrittbetrieb, Auslö-
sung des Sonne- und/oder Regenwächters). Für weitere Auskünfte
wird auf die Anleitungen von VOLO S RADIO verwiesen.
Die Auslösung des Windwächters verursacht eine Bewegung
in die Richtung der Taste s an den Sendern.
2.2.2) Versorgung
Die Stromversorgung zur Steuerung muss unter Verwendung der Klemmen 5-6 (Phase, Nullleiter) ausgeführt sein. Die Steuerung TT2N kann
unterschiedslos mit einer Spannung von 120 oder 230 V und einer Frequenz von 50 oder 60 Hz funktionieren.
2.2) Elektrische Anschlüsse
• Die vorgesehenen Anschlüsse genauestens ausführen; im
Zweifelsfall KEINE unnützen Versuche machen, sondern
die technischen Blätter zu Rate ziehen, die auch im Inter-
net unter www.niceforyou.com zur Verfügung stehen. Ein
falscher Anschluss kann schwere Defekte oder Gefahren
verursachen.
• Die Steuerung TT2N hat keinen Schutz vor Überlasten oder
Kurzschlüssen in den Ausgängen. In der Versorgungslinie
ist für einen der Last entsprechenden Schutz zu sorgen.
Wenn man z. B. eine Sicherung benutzt, wird ihr Höchstwert
3.15 A sein.
3
Damit ein Sender die Steuerung TT2N schalten kann, muss die Speicherung wie in Tabelle A1 angegeben ausgeführt werden.
Die Speicherungen und Programmierungen sind über die Sender (Par. 3.1) oder direkt über die Programmierungstaste möglich (Par. 3.2).
3) Programmierungen
DE
