26
Mit der Steuerung TT2N kann ein mit Netzspannung gespeister
Asynchronantrieb mit Verbindungen für Abstieg, gemeinsamer Leiter
und Anstieg gesteuert werden, der für Automatisierungen von Roll-
läden, Markisen und ähnlichem benutzt wird. Die Steuerung TT2N
enthält auch einen Funkempfänger, der auf einer Frequenz von
433.92 MHz mit Rolling-Code-Technologie arbeitet, um ein hohes
Niveau an Sicherheit zu gewährleisten.

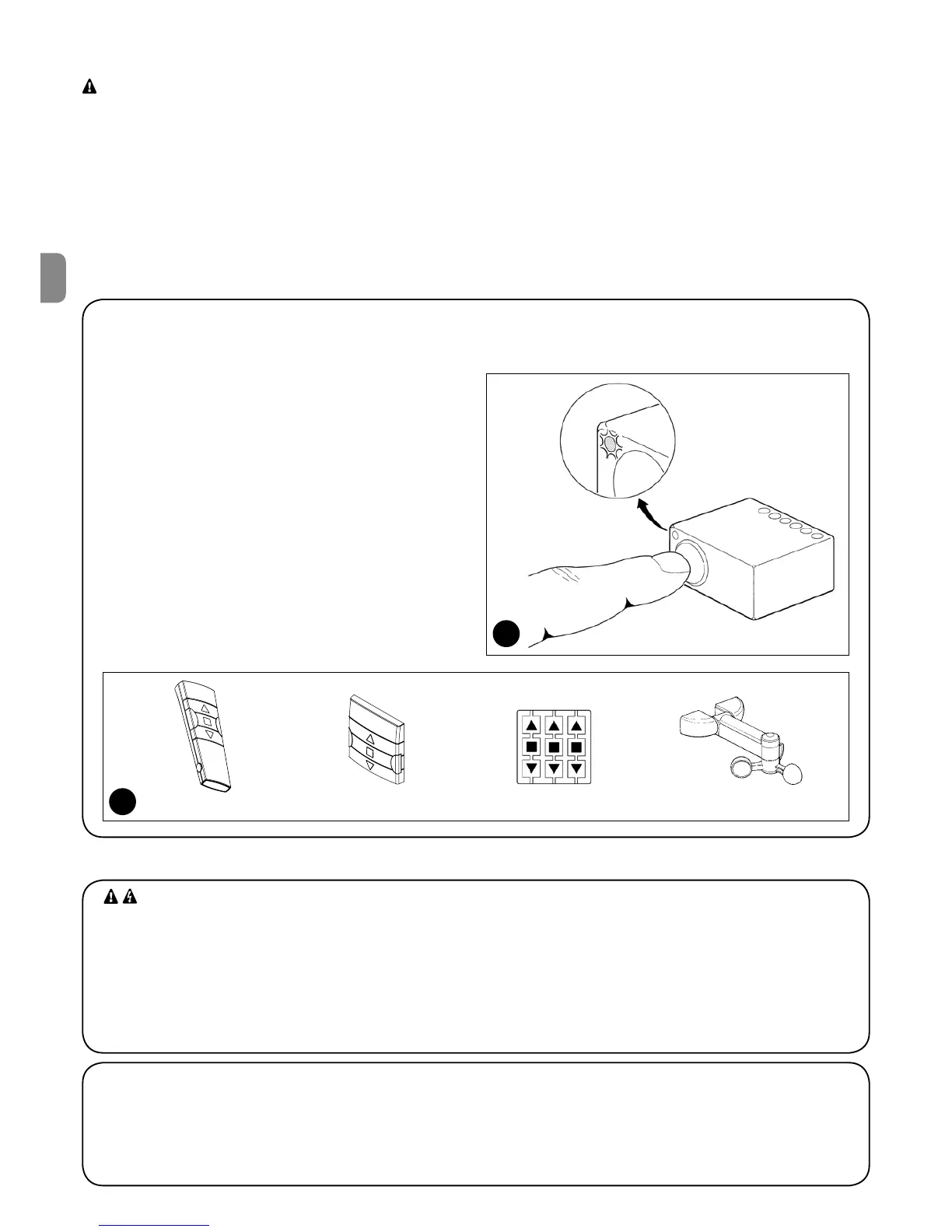

In jeder Steuerung können bis zu 30 Sender der Serien ERGO, PLA-
NO und NICEWAY gespeichert werden (Abbildung 1), die zur Fern-
bedienung der Steuerung dienen. Zu den speicherbaren Sendern
zählen maximal 3 funkgesteuerte Wetterwächter VOLO S RADIO,
welche die Steuerung je nach Witterung automatisch schalten.
Nach jedem Befehl wird der Motor ca. 150 Sekunden lang gespeist.
Diese Zeit kann geändert werden (Par. 4.3 Arbeitszeit). In dieser Zeit
stoppt der elektrische Endschalter im Antrieb die Bewegung in der
eingestellten Position. An der Steuerung steht ein Eingang “P/B” zur
Verfügung, um die Steuerung auch über externe Taste zu schalten.
Die Speicherungen und Programmierungen sind über die Sender
oder direkt über die Programmierungstaste (Abbildung 2) an der
TT2N möglich; eine led-Leuchtanzeige wird die verschiedenen Pha-
sen anleiten.
Anmerkung. Die Steuerung TT2N funktioniert auch mit anderen
Sendertypen und in anderen Betriebsmodi - siehe das Kapitel 4
“Weitere Auskünfte”.
Hinweise
• Für die Sicherheit von Personen ist es wichtig, sich an diese
Anweisungen zu halten und dieselben für ein zukünftiges Nach-
schlagen aufzubewahren.
• Die vorliegende Anleitung enthält wichtige Verordnungen für
die Sicherheit der Installation; eine unkorrekte Installation kann
schwere Gefahren verursachen.
• Durch ein nur teilweises Lesen der vorliegenden Anweisungen
wird der Benutzer die Merkmale dieses Produktes nicht voll
nutzen können.
Die Steuerung TT2N eignet sich zur Kontrolle eines mit Netzspannung
gespeisten, einphasigen Asynchronantriebs, der zur Automatisierung
von Markisen, Rollläden und ähnlichem dient; jeder andere Einsatz ist
unsachgemäß und untersagt. Die Installation muss von technischem
Fachpersonal unter voller Einhaltung der elektrischen Gesetzesverord-
nungen und Richtlinien und der gültigen Sicherheitsvorschriften ausge-
führt werden.
1) Beschreibung des Produktes
2) Installation
• Das Produkt steht unter gefährlicher Spannung.
• Die Installation der Steuerung TT2N sowie der Automatisie-
rungen darf ausschließlich von technischem Fachpersonal
unter Einhaltung der vorliegenden Anweisungen und der auf
dem Gebiet gültigen Vorschriften und Gesetze ausgeführt
werden. Alle Anschlüsse sind ohne Spannungsversorgung
auszuführen.
• Die Steuerung TT2N darf ausschließlich in Abzweigdosen
oder Kästen untergebracht werden. Ihr Gehäuse ist nicht
wasserdicht und hat nur einen sehr geringen Schutz vor
dem Kontakt mit Feststoffen. Es ist untersagt, die Steue-
rung TT2N in nicht entsprechend geschützter Umgebung zu
installieren.
• Das Gehäuse der Steuerung TT2N nicht öffnen und/oder
lochen; keinesfalls das Antennekabel durchschneiden: es
steht unter gefährlicher Spannung!
1
2
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Vorprüfungen
• Die elektrische Versorgungsleitung muss durch eine geeignete magne-
tothermische Vorrichtung und Differentialschalter geschützt sein.
• Weiterhin muss eine Abtrennvorrichtung der Stromversorgung (mit
Überspannungsklasse III bzw. Abstand zwischen den Kontakten
von mindestens 3,5 mm) oder ein gleichwertiges System wie z.B.
Steckdose und Stecker vorhanden sein. Sollte sich die Abtrenn-
vorrichtung der Stromversorgung nicht in der Nähe der Automati-
sierung befinden, muss sie über ein Absperrsystem verfügen, dass
vor einem unbeabsichtigten oder nicht genehmigten erneuten
Anschluss schützt.
DE
