4.2.3) Przykład zapamiętania mieszanego: Tryb I i Tryb II

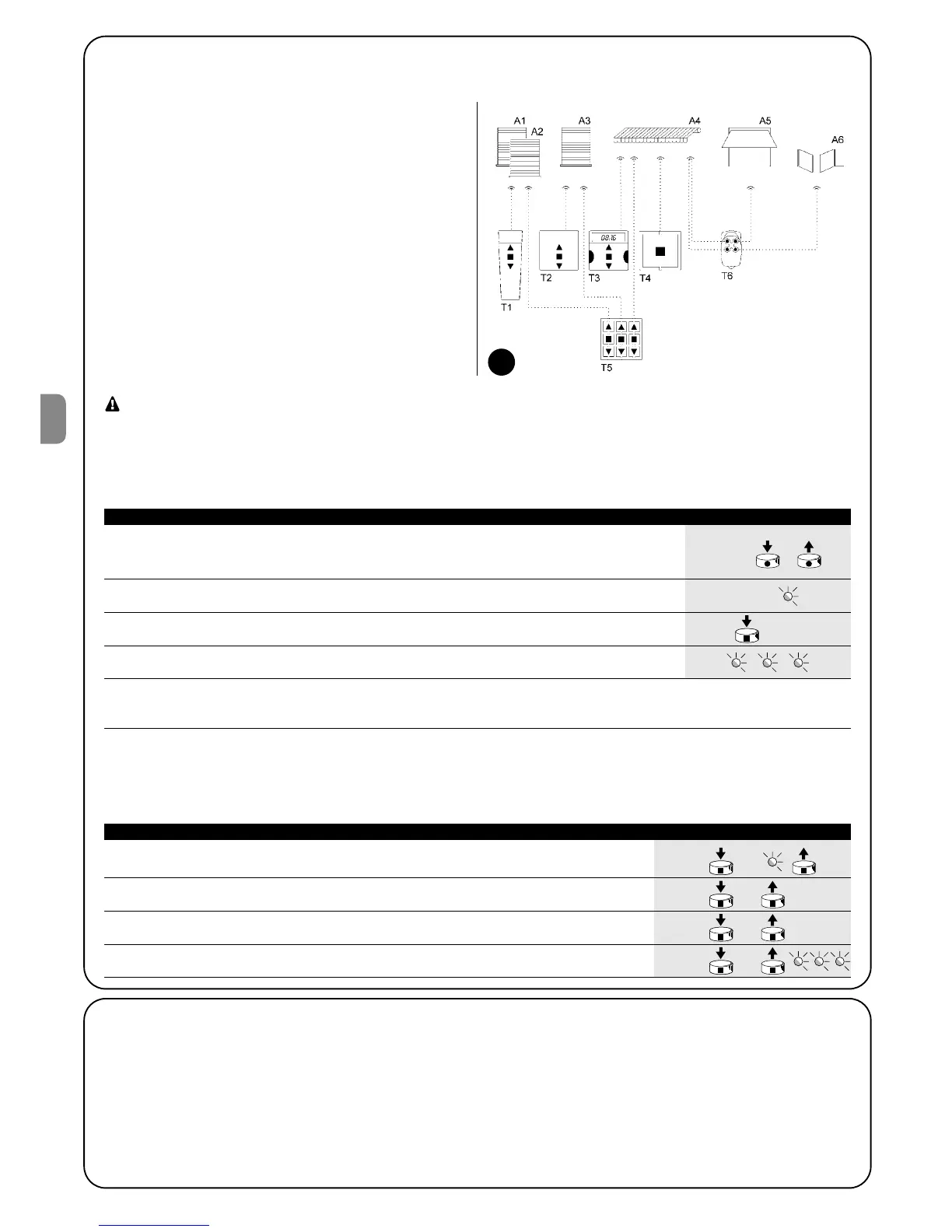

Wykorzystując odpowiednio zapamiętywanie w Trybie I i w Trybie II możliwe jest tworzenie poleceń grupowych, jak np. pokazano na rysunku 4.
• Nadajnik T1 (Ergo1) zapamiętany w Trybie I dla obiektów A1 i A2
steruje podnoszeniem, zatrzymaniem i opuszczaniem jednocześnie
tak obiektu A1 jak i obiektu A2.
• Nadajnik T2 (Plano1) zapamiętany w Trybie I tylko dla A3 steruje
podnoszeniem, zatrzymaniem i opuszczaniem tylko obiektu A3.
• Nadajnik T3 (Planotime) zapamiętany w Trybie I tylko dla A4 steruje
podnoszeniem, zatrzymaniem i opuszczaniem tylko obiektu A4.
• Nadajnik T4 (WM001C) zapamiętany w Trybie II (praca krokowa)
steruje tylko obiektem A4.
• Nadajnik T5 (WM003G) zapamiętany w Trybie I do sterowania grupą
1 dla obiektów A1 i A2, grupą 2 dla A3 oraz grupą 3 dla A4 steruje
podnoszeniem, zatrzymaniem i opuszczaniem obiektów A1 i A2, A3
lub A4.
• Nadajnik T6 (Flo4R) zapamiętany w Trybie II dla obiektu A4 (przyciski
1 i 3), dla obiektu A5 (przycisk 2) i dla obiektu A6 (przycisk 4) steruje
podnoszeniem i opuszczaniem obiektu A4, lub otwarciem drzwi
garażu A5 lub otwarciem automatycznej bramy A6.
• Za pomocą nadajnika zapamiętanego w Trybie II nie jest możliwe wykonanie programowania kilku funkcji, jeżeli w tym
programowaniu wymagane jest naciskanie różnych przycisków, np. przycisku ■ i przycisku ▲.
ˇ Za pomocą nadajnika zapamiętanego w Trybie II nie mogą być stosowane polecenia “grupy wielokrotnej”.
Aby zapamiętać nadajnik w Trybie II, gdy dostępny jest przycisk programowania, należy wykonać następujące kroki.
4
1. Nacisnąć przycisk programowania odpowiednią dla żądanego polecenia liczbę razy (1 = praca
krokowa, 2 = Podnoszenie-Zatrzymanie, 3 = Opuszczanie-Zatrzymanie, 4 = Zatrzymanie,
5 = Opuszczanie w obecności operatora, 6 = Podnoszenie w obecności operatora).
2. Sprawdzić, czy dioda wyemitowała odpowiednią do żądanego polecenia liczbę mignięć.
3. W ciągu 10 sekund nacisnąć i przytrzymać co najmniej przez 3 sekundy żądany przycisk
zapamiętywanego nadajnika.
4. Jeżeli zapamiętywanie doszło prawidłowo do końca, nastąpią 3 długie mignięcia diody.
Uwaga. Jeżeli do zapamiętania są jeszcze inne nadajniki dla tego samego polecenia wybranego w punkcie 1, należy w ciągu 10 sekund
powtórzyć punkt 3, jeżeli natomiast polecenie do przypisania jest inne, należy powtórzyć punkt 1; etap zapamiętywania zakończy się, jeżeli w ciągu
10 sekund nie zostaną wprowadzone do zapamiętania nowe nadajniki.
Tabela “A8” Zapamiętywanie w Trybie II za pomocą przycisku programowania Przykład
1-6
1-6
3s
1. Nacisnąć i przytrzymać naciśnięty przycisk do zapamiętania nowego nadajnika przez
co najmniej 3 sekundy, następnie zwolnić przycisk.
2. Nacisnąć i przytrzymać naciśnięty przycisk już zapamiętany starego nadajnika przez
co najmniej 3 sekundy, następnie zwolnić przycisk.
3. Nacisnąć i przytrzymać naciśnięty przycisk do zapamiętania nowego nadajnika przez
co najmniej 3 sekundy, następnie zwolnić przycisk.
4. Nacisnąć i przytrzymać naciśnięty przycisk już zapamiętany starego nadajnika przez
co najmniej 3 sekundy, następnie zwolnić przycisk.
Nowy nadajnik można zapamiętać w prosty sposób zachowując dane starego nadajnika. Tak zapamiętany nowy nadajnik dziedziczy dane tego
starego, to znaczy, jeśli stary nadajnik został zapamiętany w Trybie I, także nowy będzie działał w Trybie I, jeśli stary został zapamiętany w Trybie II,
to również przycisk nowego nadajnika będzie przypisany do tego samego polecenia, co w starym nadajniku. W celu zapamiętania należy wykonać
następujące kroki.
Tabela “A9” Zapamiętywanie innych nadajników na podstawie danych zapamiętanego nadajnika. Przykład
Nowego
Starego
3s
3s
Starego 3s
Nowego 3s
4.3) Czas pracy
W centrali TT2N możliwe jest programowanie czasu pracy, to znaczy maksymalnego czasu, w którym karta elektroniczna steruje silnikiem aż do
osiągnięcia położenia krańcowego przy podnoszeniu lub opuszczaniu; wartość ustawiona fabrycznie lub przywracana po skasowaniu pamięci
wynosi około 150 sekund. Jeżeli zachodzi taka potrzeba, można zmienić czas pracy od wartości minimalnej 4 sekund do wartości maksymalnej
240 sekund. Procedura programowania wykonuje się w trybie “auto uczenia się”, tj. poprzez pomiar czasu niezbędnego do wykonania całego
manewru. Za pomocą nadajnika lub przycisku zewnętrznego należy sterować silnikiem aż do danego położenia krańcowego wykonując lżejszy
manewr, a dopiero następny manewr, przeważnie nawijanie, będzie bardziej uciążliwym i ten manewr wykorzystamy do programowania. Jest
wskazanym programować czas pracy o kilka sekund dłuższy niż czas ściśle niezbędny do wykonania ruchu (punkt 5 w tabeli A10). Możliwe jest
programowanie czasu pracy zarówno za pomocą nadajnika zapamiętanego w Trybie I jak i za pomocą przycisku programowania, natomiast nie
jest to możliwe za pomocą nadajnika zapamiętanego w Trybie II.
