NAAR OMHOOG
STAP-VOOR-STAP
TT2N
2.2.1) Aansluiting van de motor
De éénfase asynchroonmotor voor netspanning moet aangesloten
worden op de klemmetjes 1-2-3 (Naar omlaag, Gemeenschappelijk,
Naar omhoog). Naar omlaag komt overeen met de toets t op de
zenders, Naar omhoog met de toets s (richting inwerkingtreding
van de windmeter). Als de draairichting van de motor na aansluiting
niet in orde is, dient u de aansluitingen van de klemmetjes 1 en 3 te
verwisselen.
Sluit niet meer dan één motor per besturingseenheid aan,
gebruik eventueel de speciale TTE-uitbreidingen.
2.2.3) Toets Stap-voor-Stap
Op aanvraag kan er een toets met de functie Stap-voor-Stap aan-
gesloten worden; telkens wanneer erop wordt gedrukt, wordt er een
stap uit de volgende reeks uitgevoerd: Omhoog-Stop-Omlaag-Stop.

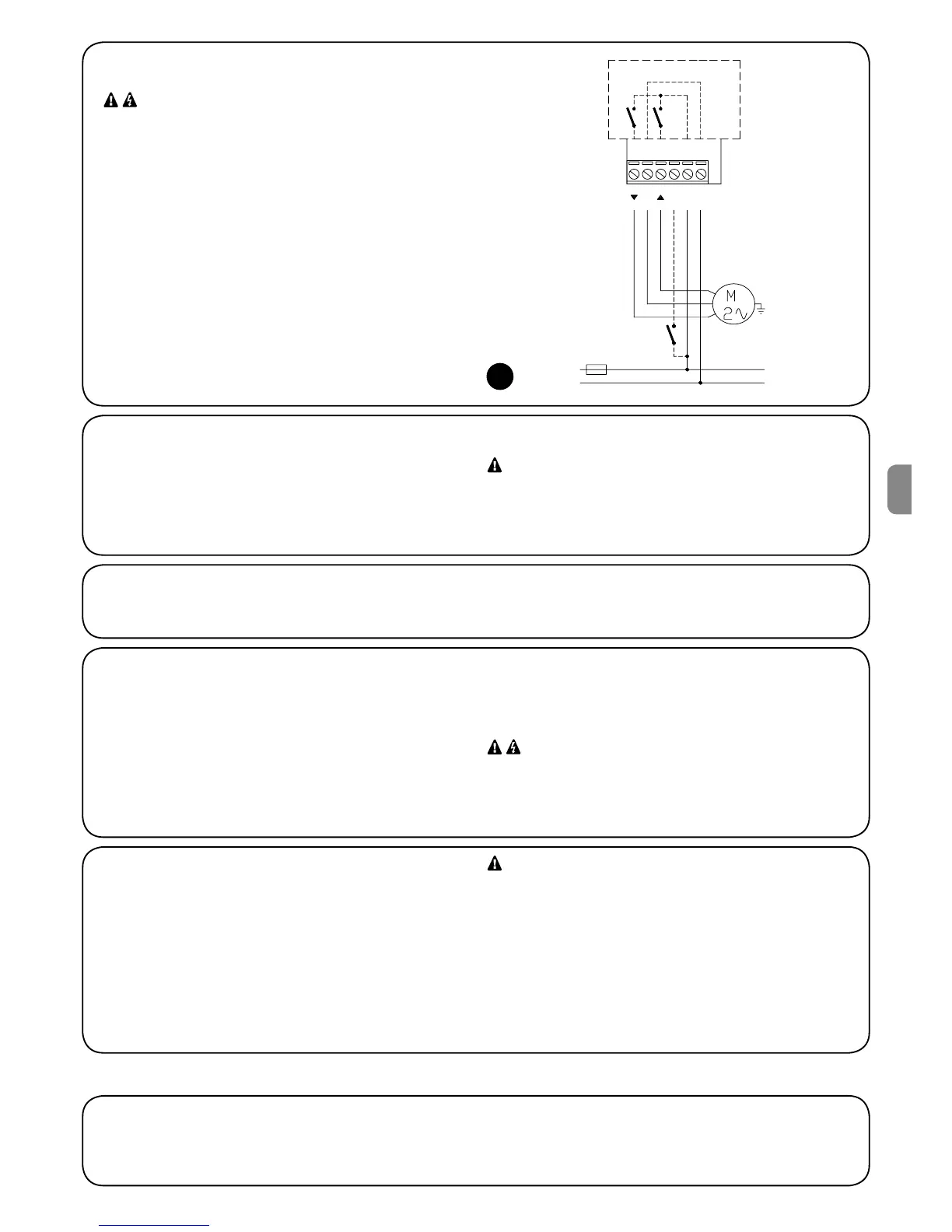

De toets dient te worden aangesloten tussen fase (L) en het klem-
metje 4 zoals dat op afbeelding 3 is aangegeven. Als de toets langer
dan 3, maar korter dan 10 seconden wordt ingedrukt, wordt er altijd
een manoeuvre naar omhoog geactiveerd (overeenkomende met de
toets s van de zenders). Als de toets langer dan 10 seconden blijft
ingedrukt, wordt er altijd een manoeuvre naar omlaag geactiveerd
(overeenkomende met de toets t). Dit detail kan belangrijk zijn
om meerdere motoren voor dezelfde manoeuvre te synchroniseren
onafhankelijk van de staat waarin zij ze zich bevinden.
Op de toets staat netspanning; dus moet hij adequaat geïso-
leerd en beschermd worden.
2.2.4) Klimaatsensoren
De besturingseenheid TT2N stuurt ten hoogste 3 draadloze klimaat-
sensoren VOLO S RADIO aan. Een sensor VOLO S RADIO wordt
op dezelfde manier als een normale zender (tabellen A1 of A2) in
het geheugen opgeslagen. De niveaus van inwerkingtreding moeten
rechtstreeks op de sensor VOLO S RADIO worden geprogram-
meerd. Inwerkingtreding van de wind heeft de voorrang op die van
de zon of regen en zet gedurende 1 minuut alle bedieningsorganen
(zenders, stop Stap-voor-Stap, inwerkingtreding “zon” en/of “regen”
buiten werking. Raadpleeg voor verdere informatie de handleiding
van VOLO S RADIO.
Inwerkingtreding van de anemometer (wind) veroorzaakt een
manoeuvre in de richting die overeenkomt met de toets s op
de zenders.
2.2.2) Stroomvoorziening
De stroomvoorziening naar de besturingseenheid moet via de klemmetjes 5-6 (Fase, Nulleider) tot stand komen. De besturingseenheid kan
zowel op een spanning van 120 als 230 V werken en een frequentie van 50 of 60 Hz.
2.2) Eleketrische aansluitingen
• Volg nauwgezet de aansluitingen zoals die voorzien zijn; doe
in geval van twijfel GEEN vruchteloze pogingen, maar raad-
pleeg de daarvoor bestemde gespecificeerde technische
bladen die ook op de site www.niceforyou.com beschikbaar
zijn. Een verkeerd uitgevoerde aansluiting kan ernstige
schade aan de besturingseenheid veroorzaken.
• De besturingseenheid TT2N voorziet geen enkele bescher-
ming tegen overbelasting of kortsluiting op de uitgangen.
Op de toevoerleiding van de stroom dient een beveiliging
aangebracht te worden die adequaat is voor de belasting;
als er bijvoorbeeld een zekering gebruikt wordt, zal de
maximale waarde daarvan 3,15 A bedragen.
3
Voordat een zender de besturingseenheid TT2N kan bedienen dient u de fase van geheugenopslag uit te voeren zoals die in tabel A1 is
aangegeven. Geheugenopslag en programmering kunnen worden uitgevoerd met behulp van de zenders (paragraaf 3.1) of rechtstreeks via
de programmeerknop (paragraaf 3.2).
3) Programmering
NL
